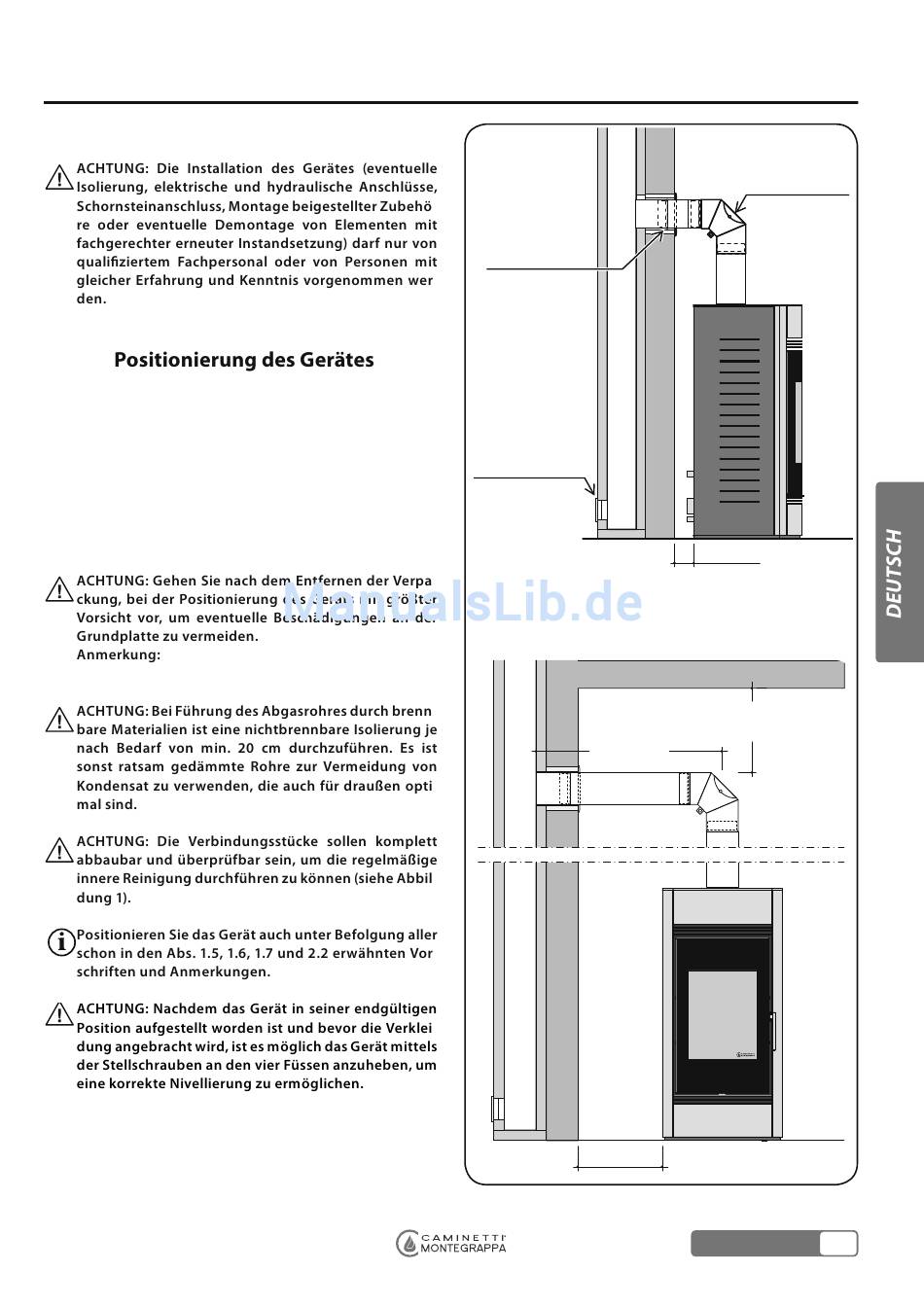

2.4 Aufstellung des Gerätes
2.4.1
Nachdem Sie den Aufstellungsort Ihres Gerätes gewählt ha-
ben, ist es nötig, die Höhe der Abgasrohrmitte zu bestimmen
(siehe Abs. 2.4.4) und vor der Positionierung des Gerätes die
dazugehörige Durchgangsbohrung auszuführen. Für die Aus-
führung externe Luftzufuhr siehe Paragraph 2.4.2.
Sollte entschieden werden, die Verbrennungsluft vollständig
extern zu entnehmen, muss auch die richtige Anschlussposi-
tion der Ø 80 cm Leitung bestimmt werden.
Das Gerät nicht nach vorn kippen, da sich
die Grundplatte dadurch verformen könnte.
Serie OASI - Serie MIRAGE
1
-
WÄRMEDÄMMUNG
(3÷10 cm)
-
WÄRMEDÄMMUNG
-
-
max 200 cm
-
-
-
-
min. 40 cm
WÄRMEDÄMMUNG
min. 10 cm
min. 20 cm
(mit brennbaren Wänden)
min. 40 cm
(mit brennbaren Decken)
DEUTSCH
33
