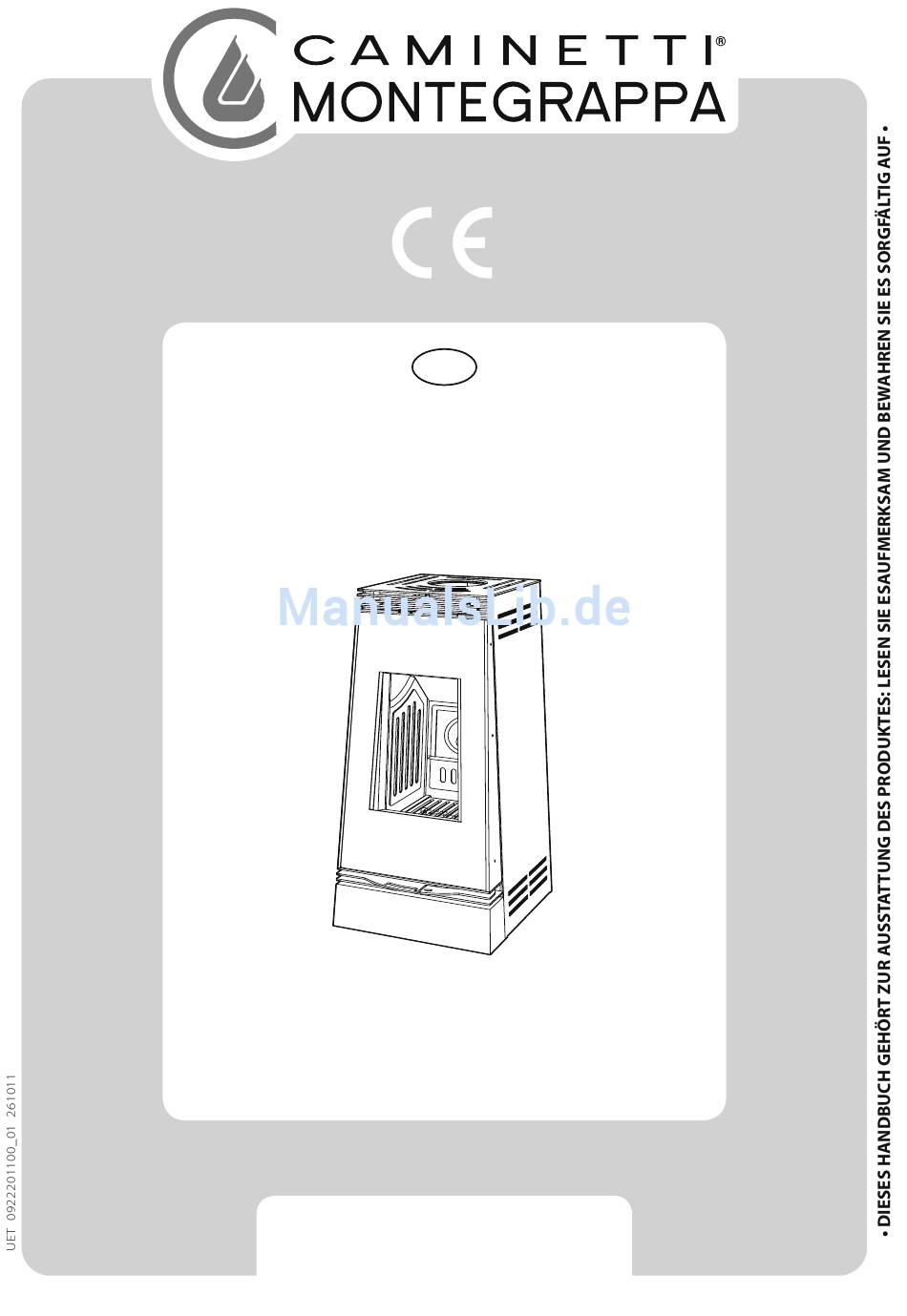

- Seite 1 AUFSTELL-UND BEDIENUNGSANLEITUNG LINEA 6 LINEA 8 DIE HOLZÖFEN MIT DER HÖCHSTEN TECHNOLOGIE IM DIENSTE DER UMWELT Seriennummer...
-
Seite 3: Einführung
Symbole, die auf Besonderheiten hinweisen, verwendet: Hinweis zu Ihrer Sicherheit, Verbotene Operationen, Wichtige Information. CAMINETTI MONTEGRAPPA übernimmt keine Haftung für eventuelle Schäden, die direkt oder indirekt an Personen, Tiere oder Sachen aus Nichtbeachtung der hier enthaltenen und vor den Symbolen dargestellten Bedingungen entstehen. -
Seite 4: Inhaltsverzeichnis
........DEUTSCH LINEA 6 - LINEA 8... - Seite 5 ............DEUTSCH LINEA 6 - LINEA 8...
-
Seite 6: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Garantie 1.1.1 Garantiebedingungen Caminetti Montegrappa s.r.l. gewährleistet die Garantie laut den grundlegenden Vorgaben der Richtlinie 1999/44/EG. Der Endverbraucher muss sich ausschließlich an den Händler wenden, der die Garantie laut den nationalen Bestimmungen gewährleistet. 1.1.2 Seriennummer Auf dem Titelblatt der Aufstell- und Bedienungsanleitung ist die Seriennummer (alphanumerischer Code) zu finden, die in jeder zukünftigen Beziehung mit dem Händler zu erwähnen ist. -
Seite 7: Materialien
Materials beeinträchtigen Beständigkeit Glaskeramik keineswegs beeinflussen überhaupt nicht die Verbrennung. Man bittet um Berücksichtigung dass bei dem derzeitigen Stand der Glaskeramik-Herstellungstechnik kleine Fehler möglich sind. Anmerkung: Für die Reinigung bitte Abs. 4.1.2 lesen. DEUTSCH LINEA 6 - LINEA 8... -
Seite 8: Verwendbarkeitsnachweise
1.2 Verwendbarkeitsnachweise 1.2.1 CE Konformitätserklärung Für diese Geräte werden die folgende CE-Konformitätserklärungen ausgestellt. DEUTSCH LINEA 6 - LINEA 8... - Seite 9 DEUTSCH LINEA 6 - LINEA 8...
-
Seite 10: Information Zur Ce Markierung
Abgastemperatur Abgastemperatur 284,0 °C 257,0 °C Nennwärmeleistung Nennwärmeleistung 6 kW 8 kW Wirkungsgrad Wirkungsgrad 82,5 % 80,5 % Brennstoff Scheitholz Brennstoff Scheitholz elektrische Nennleistung elektrische Nennleistung Nennspannung Nennspannung Nennfrequenz Nennfrequenz - Hz - Hz DEUTSCH LINEA 6 - LINEA 8... -
Seite 11: Weitere Prüfungen Und Patenten
1.2.3 Weitere Prüfungen und Patenten Der Hersteller erklärt, daß das Gerät LINEA 6 (1) - LINEA 8 (2) die Gesetzesvorschriften erfüllen, die der Umsetzung folgender Richtlinien dienen: • Richtlinie 89/106 CEE (CPD Bauprodukte) und darauffolgende Änderungen • Richtlinie 2004/108 CE (EMC Elektromagnetische Kompatibilität) und darauffolgende Änderungen • Richtlinie 2006/95 CE (LVD Niederspannung) und darauffolgende Änderungen erfüllt die Anforderungen des Steiermärkischen in der Schweiz zertifiziert von der VKF... -
Seite 12: Technische Und Massangaben
Abgastemperatur °C Förderdruck (Unterdruck der Abgase am Kamin) 11,0 Ø 150 Abgasstutzen Innendurchmesser des Rauchfangs Ø 15 Mindesthöhe des Rauchfangs (vom Anschlusspunkt) Dieses Gerät erfüllt die 1.Stufe der 1.BImSchV CN = mit natürlicher Konvektion DEUTSCH LINEA 6 - LINEA 8... - Seite 13 Abgastemperatur °C 11,0 Förderdruck (Unterdruck der Abgase am Kamin) Abgasstutzen Ø 150 Innendurchmesser des Rauchfangs Ø 15 Mindesthöhe des Rauchfangs (vom Anschlusspunkt) Dieses Gerät erfüllt die 1.Stufe der 1.BImSchV CN = mit natürlicher Konvektion DEUTSCH LINEA 6 - LINEA 8...
-
Seite 14: Der Brennstoff Holz
Menge der Wärme, die bei der kompletten Hinweise über den Brennstoff, die dem Benutzer verständlich Verbrennung eines Kilos Holz freigesetzt wird. machen sollen, welche Bedeutung Caminetti Montegrappa Der Heizwert der unterschiedlichen Hölzer hängt nicht nur seiner Auswahl und Vorbereitung und dem richtigen Gebrauch von der Dichtheit sondern auch entscheidend von ihrem des Gerätes zuschreibt, denn diese Faktoren sind für eine gute... -
Seite 15: Einkauf Von Brennholz
Heizwert bestimmen zu können. Bei dem wird ihnen zugeleitet, oder es befindet sich in einem Bereich der Handel von Holz nach Gewicht ist es nicht so wichtig die Brennkammer, wo diese Temperatur bereits herrscht. DEUTSCH LINEA 6 - LINEA 8... -
Seite 16: Hinweise
Verbrennung mit einem gleichzeitigen Absinken des Behinderten. Brennstoffverbrauchs damit verbundenen Umweltbelastung beiträgt. Die auf dem Brennerrost zurückbleibende Asche ist ein ökologisches Abfallprodukt und kann daher in Gärten als Dünger verwendet werden (ca. 2-3 Liter pro 10 m im Jahr). DEUTSCH LINEA 6 - LINEA 8... -
Seite 17: Allgemeine Hinweise
. wenden Sie sich bitte an Ihren Händler und verlangen B) Die installierten Sicherheitseinrichtungen dürfen Sie eine neue Kopie. nicht außer Kraft gesetzt oder manipuliert werden . C) Das Gerät soll an ein genehmigtes Abgassystem ordnungsgemäß angeschlossen werden . D) Der Aufstellraum soll ausreichend belüftet werden . DEUTSCH LINEA 6 - LINEA 8... -
Seite 18: Aufstellbedingungen
Räumen ist nicht gestattet. Es ist VERBOTEN, das Gerät in solchen Räumen zu benutzen, in denen Anlagen oder Materialien zu Gas- oder Staubexplosionen führen können. Bei nicht brennbaren Wänden müssen mindestens 10 cm Sicherheitsabstand von der Rückwand realisiert werden. DEUTSCH LINEA 6 - LINEA 8... -
Seite 19: Ausstattungen
1.8 Ausstattungen 1.8.1 Prüfung der mitgelieferten Zubehöre LINEA 6 - LINEA 8 LINEA 6 - LINEA 8 natürlicher Konvektion 1 x 1105903309 DEUTSCH LINEA 6 - LINEA 8... -
Seite 20: Beschreibung Der Komponenten
7 . Rauchumlenkplatte: Element aus Keramfire®, das eine homogenere und höhere Temperatur im Brennraum ermöglicht, um eine optimierte Verbrennung zu erzielen und somit eine noch höhere Wärmeleistung sowie eine beachtliche Brennstoffeinsparung zu gewährleisten. DEUTSCH LINEA 6 - LINEA 8... -
Seite 21: Funktionsprinzip
Teil des Gerätes in den zu erwärmenden Wohnraum geleitet und geführt. Die Warmluft kommt vom oberen Teil des Gerätes, • keinen Staub, welcher sich auf dem Fußboden befinden könnte, in Umlauf zu bringen, • die natürliche Luftbewegung (Warmluft steigt nach oben, Kaltluft sinkt nach unten) zu respektieren und auszunutzen . DEUTSCH LINEA 6 - LINEA 8... -
Seite 22: Installation
Nivellierung zu ermöglichen (siehe Abbildung 2 ) . U m d as G erät i n v ollkommener S icherheit neigen zu können, ist eine Anwesenheit von mindestens zwei Personen erforderlich (die eine hält den Ofen, die andere regelt die Füße) . Nach der Regelung das Gerät behutsam auf den Boden abstellen . DEUTSCH LINEA 6 - LINEA 8... -
Seite 23: Verbrennungsluftzufuhr
Wanddurchbruch mit einem Querschnitt von min. 100 cm (Ø 12 cm Öffnung) realisiert werden, der mit einem Gitter außen und innen verschlossen werden sollte. Die Verbrennungsluftzuführung muss nicht unbedingt an der Rückseite des Geräts erfolgen . min. 40 cm ACHTUNG: Der Aufstellort des Geräts muss eine Ver- brennungsluftversorgung von 40 m /h garantieren . DEUTSCH LINEA 6 - LINEA 8... -
Seite 24: Vorbereitung Für Hinteren Rauchabgang
3. Den Rauchabgangsstutzen [B] und hinten montierten Deckel [C] des Wärmeerzeugers durch das Abschrauben aller Bolzen entfernen. 4. Den Rauchabgangsstutzen [B] an der Stelle vom Deckel [C] des Wärmeerzeugers montieren und umgekehrt; dann dieselben Bolzen wieder fest einschrauben. DEUTSCH LINEA 6 - LINEA 8... -
Seite 25: Installation Mit Aufhängung
Schlüssel die 4 Bolzen auf den unteren Teil anschrauben, damit das Gerät fixiert wird. • Wurde das Montageverfahren korrekt durchgeführt, gilt es nun, die Abdeckplatte wieder anzubringen und die weiteren Anschlüsse vorzunehmen (siehe Abs. 2.3.5 und 2.3.6). DEUTSCH LINEA 6 - LINEA 8... -
Seite 26: Anschluss An Den Rauchfang
Anschlusstrecke an den Rauchfang einzufügen . max 80 cm ACHTUNG: Für den Anschluss an den Rauchfang sind maximal zwei Rohrkrümmer mit einem Richtungswech- sel von o 90° sowie eine Verbindungsstücklänge in hori- zontaler Projektion von nicht über 200 cm zulässig . max 60 cm 135,5 cm 89 cm INSPEKTION min. 10 cm min. 20 cm (mit brennbaren Wänden) externer vertikaler Abzug aus Edelstahl, isoliert DEUTSCH LINEA 6 - LINEA 8... -
Seite 27: Rauchfang
Dagegen führt ein zu klein bemessener Durchmesser aufgrund der unvollständigen Entsorgung zur Ansammlung von Rauch in der Verbrennungskammer und somit zum Ersticken der Verbrennung (Erlöschen der Flamme) . Caminetti Montegrappa übernimmt keine Haftung für einen schlechten Gerätebetrieb, falls die Ursche auf die Verwendung eines ungeeignet bemessenen und/oder installierten Rauchabfangs und die Nichtbefolgung und Nichterfüllung der oben angeführten Anforderungen zurückzuführen ist. - Seite 28 VAKAT DEUTSCH LINEA 6 - LINEA 8...
-
Seite 29: Bedienung
Da diese Produkte besondere Substanzen enthalten, können sie die Flamme länger halten, sodass das Holz besser Feuer fängt. Positionieren Sie den Holzanzünder in der Mitte des Rostes und schichten Sie kreuzweise mehrere Duzend kleine DEUTSCH LINEA 6 - LINEA 8... -
Seite 30: Überprüfung Der Verbrennung Und Betrieb
Register bleibt eine minimale Öffnung, die den normalen Betrieb erlaubt); • Zur schnelleren Wiederentzündung des Feuers nach einem Nachlegen von Brennholz, ist es empfehlenswert, das Register der Verbrennungsluftzufuhr vorübergehend vollständig zu öffnen (siehe Abs. 3.2, Abbildung 1). DEUTSCH LINEA 6 - LINEA 8... - Seite 31 Stoffe freigesetzt, die für Sie, Ihre Nachbarn und die Umwelt schädlch sind . Des Weiteren entstehen bei der Abfallverbrennung korrosive Säuren, welche die inneren Teile des Geräts und des Rauchfangs beschädigen und letztlich zu einem Brand im Rauchfang führen können . DEUTSCH LINEA 6 - LINEA 8...
-
Seite 32: Wartung
“Puliglass” empfohlen: Ein Tuch leicht damit bespritzen und die Scheibe putzen (siehe Abbildungen 1 und 2). Den Reiniger “Puliglass” oder irgendeines Reinigungsmittel nie direkt auf die Scheibe spritzen (siehe Abbildung 3) . Es ist VERBOTEN Schleifmittel oder ähnliche Produkte für die Reinigung der Glaskeramik zu verwenden, denn sie könnten die Scheibe unrettbar beschädigen . NEIN! DEUTSCH LINEA 6 - LINEA 8... -
Seite 33: Entleerung Des Aschebehälters
Metallbürste und einem Staubsauger durchgeführt werden, möglicherweise bis zum Rauchabzugausgang, um anfallende Aschenreste zu entfernen, die der Rauch mitschleppt und auf die Dauer zu Verstopfungen führen können. Nach vollendeter Reinigung montieren Sie alle Bestandteile in umgekehrter Reihenfolge . DEUTSCH LINEA 6 - LINEA 8... -
Seite 34: Überprüfung Der Dichtungen
Entzündung des Rauchfangs führen, mit unvorhersehbaren Folgen. Vor Beginn der Heizperiode, auch wenn vorher alle Reinigungsarbeiten durchgeführt wurden, sind der Schornstein und alle Anschlüsse auf eventuelle Verstopfungen wie Nester von Insekten, Vögeln und Kleinsäugern, zu überprüfen . DEUTSCH LINEA 6 - LINEA 8... -
Seite 35: Dem Kundendienst Vorbehalten
UNTERSCHRIFT DES TECHNIKERS DATUM KURZBESCHREIBUNG DER AUSGEFÜHRTEN LEISTUNGEN UNTERSCHRIFT DES TECHNIKERS DATUM KURZBESCHREIBUNG DER AUSGEFÜHRTEN LEISTUNGEN UNTERSCHRIFT DES TECHNIKERS DATUM KURZBESCHREIBUNG DER AUSGEFÜHRTEN LEISTUNGEN UNTERSCHRIFT DES TECHNIKERS DATUM KURZBESCHREIBUNG DER AUSGEFÜHRTEN LEISTUNGEN UNTERSCHRIFT DES TECHNIKERS DEUTSCH LINEA 6 - LINEA 8... - Seite 36 Das Unternehmen behält sich das Recht vor, aus technischen oder geschãftlichen Gründen, geeignete Verãnderungen ohne Vorankündigung durchzuführen. Keine Verantwor- tung für eventuelle Fehler oder Ungenauigkeiten von dem Inhalt dieses Prospektes. Die auch teilweise Wiedergabe der Fotografien, Zeichnungen und Texte ist verboten. Verstöße werden auf gesetzlichem Weg verfolgt.
