5.1.5
Aktivierung Ausgang UMWÄLZPUMPE1 [POMPA1] wenn die Temperatur [S1] ist höherer als der Thermostat UMWÄLZPUMPE1
[A01]. Die Aktivierung wird von der Anleuchtung der Led [L1] UMWÄLZPUMPE1 [POMPA1] bestätigt.
Aktivierung Ausgang SANITÄR [SANITARIO] wenn der Eingang Durchlauffühler [FLUX] geschlossen ist (Anforderung nach Sani-
tärwasser), wenn die Temperatur [S1] höherer als der Thermostat SANITÄR [A02] und niedriger als der Thermostat SICHERHEIT
ist [A07], wenn die Funktion SICHERHEIT [SICUREZZA] aktiv ist. Die Aktivierung wird von der Anleuchtung der Led [L1] UMWÄLZ-
PUMPE1 [POMPA1] und [L3] SANITÄR [SANITARIO] bestätigt.
Aktivierung UMWÄLZPUMPE2 [POMPA2] des Sek. Kreislaufs wenn die Temperatur [S1] höherer als der Thermostat UMWÄLZ-
PUMPE2 [A05] und der Ausgang Durchlauffühler [FLUX] geöffnet ist. Die Aktivierung wird von der Anleuchtung der Led [L2]
UMWÄLZPUMPE2 [POMPA2] bestätigt.
Aktivierung Ausgang HILFSEINRICHTUNG [AUX] wenn der Temperatur [S1] höherer als der Thermostat UMWÄLZPUMPE2 [A05]
ist. Die Aktivierung wird von der Anleuchtung der Led [L4] HILFSEINRICHTUNG [AUX] bestätigt.
Aktivierung Ausgang GESTEUERTES VENTIL [VALV. M.] mit Led [L6] aus wenn die Temperatur [S1] niedriger als der Thermostat
GESTEUERTES VENTIL [A04] ist.

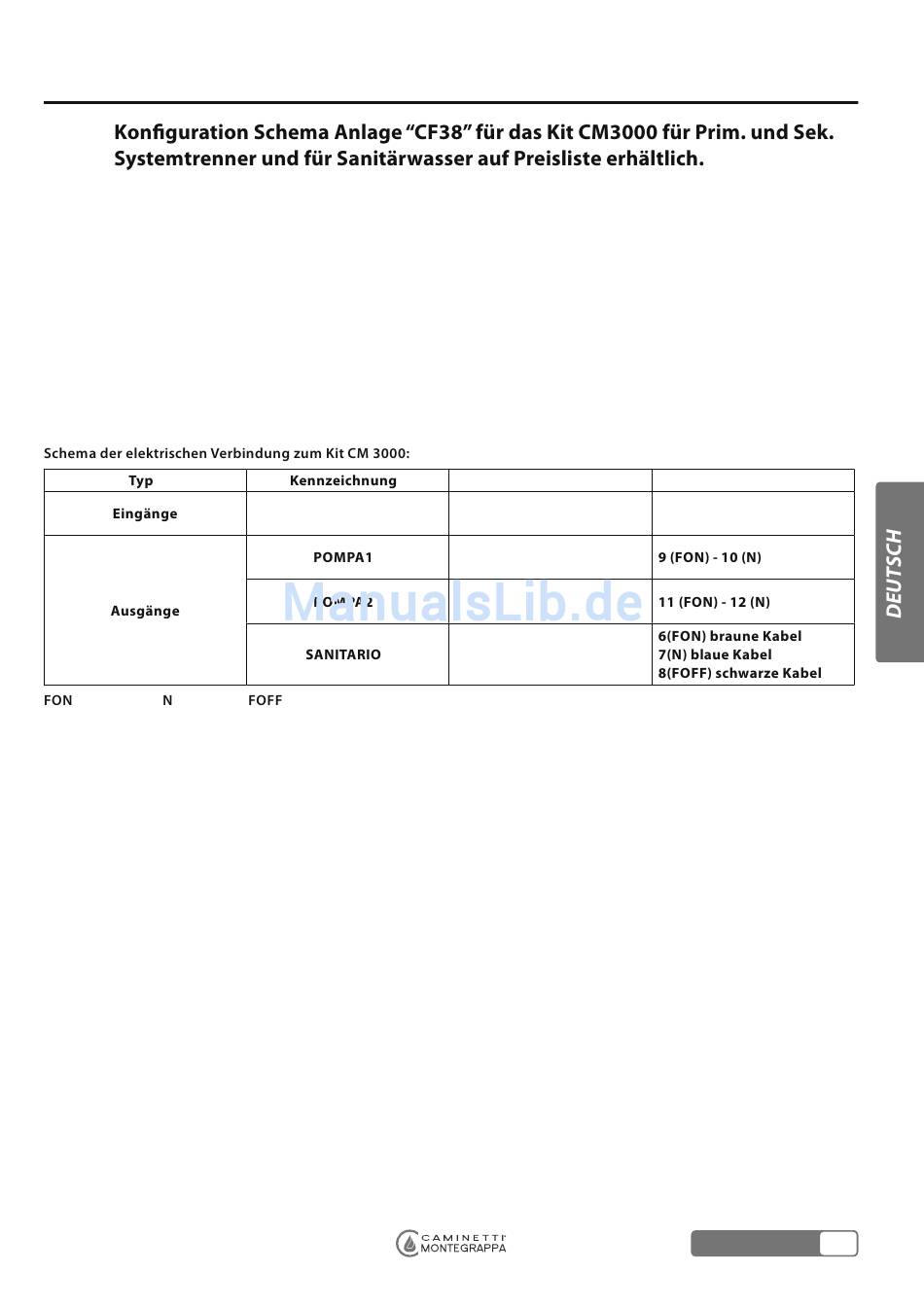

Beschreibung Klemmenbrett
FLUX Durchlauffühler 22 - 23
Pumpe Primär
Pumpe Sekundär
Bypassventil Sanitär
= Phase ON - = Neutral - = Phase OFF
