2.4.6
LINEA
S1
S2
FLUX
AUX
= Linie -
= Phase ON - = Neutral -
Das Gerät ist serienmäßig mit einer Kontrollsteuerung (wel-
che eine Belastung bis 5 A aufnehmen kann) für die Verwal-
tung der Wärmeerzeugungsanlage ausgestattet. Sie hat die
Aufgabe der Überwachung der Temperatur des Wassers im
Inneren des Kessels und regelt anhand dieser Werte alle an-
deren Komponenten der Wärmeerzeugungsanlage.
Fertigen Sie den elektrischen Anschluss der Kontrollsteuerung
mit dem Schalter ON/OFF an der am nächst gelegenen Vertei-
lerdose 230 V~; dadurch wird die Anlage in den Zeiträumen,
in denen das Gerät nicht verwendet wird, nicht nur elektrisch
Serie OASI - Serie MIRAGE
230 Vac
F
FUSE
T3, 15 A
Funktion
Steuerung Stromversorgung
Fühler Vorlauf
Fühler Rücklauf
Durchlauffühler
Pumpe Primär
Pumpe Sekundär
Elektroventil Sanitär
gesteuertes Ventil
Hilfseinrichtung
= Phase OFF -
POMPA1POMPA2
230 Vac 230 Vac
230 Vac
N
Gebrauch
Stromversorgung
230 Vac± 10% ~50Hz
Temperatur S1:
Bereich 0 - 100°C
Temperatur S2:
Bereich 0 - 100°C
Freigabe ON/OFF:
Durchlauffühler
Stromversorgung 230 Vac
Alimentazione 230 Vac
Alimentazione 230 Vac
Alimentazione 230 Vac
Contatti liberi in scambio
= Normal Offen -
= Gemeinsam -
isoliert, sondern auch eventuelle Wartungseingriffe können
unter sicheren Bedingungen erfolgen.
Prüfen Sie die Länge der Kabel, um die beste Aufstellungspo-
sition der Kontrollsteuerung zu bestimmen, die auf jeden Fall
von Energiequellen fern sein muss.
Die elektrischen Anschlüsse der Kontrollsteuerung müssen von
einem qualifiziertem Fachmann studiert werden, unter Berück-
sichtigung der Art der Anlage, in welche das Gerät eingefügt
werden soll.

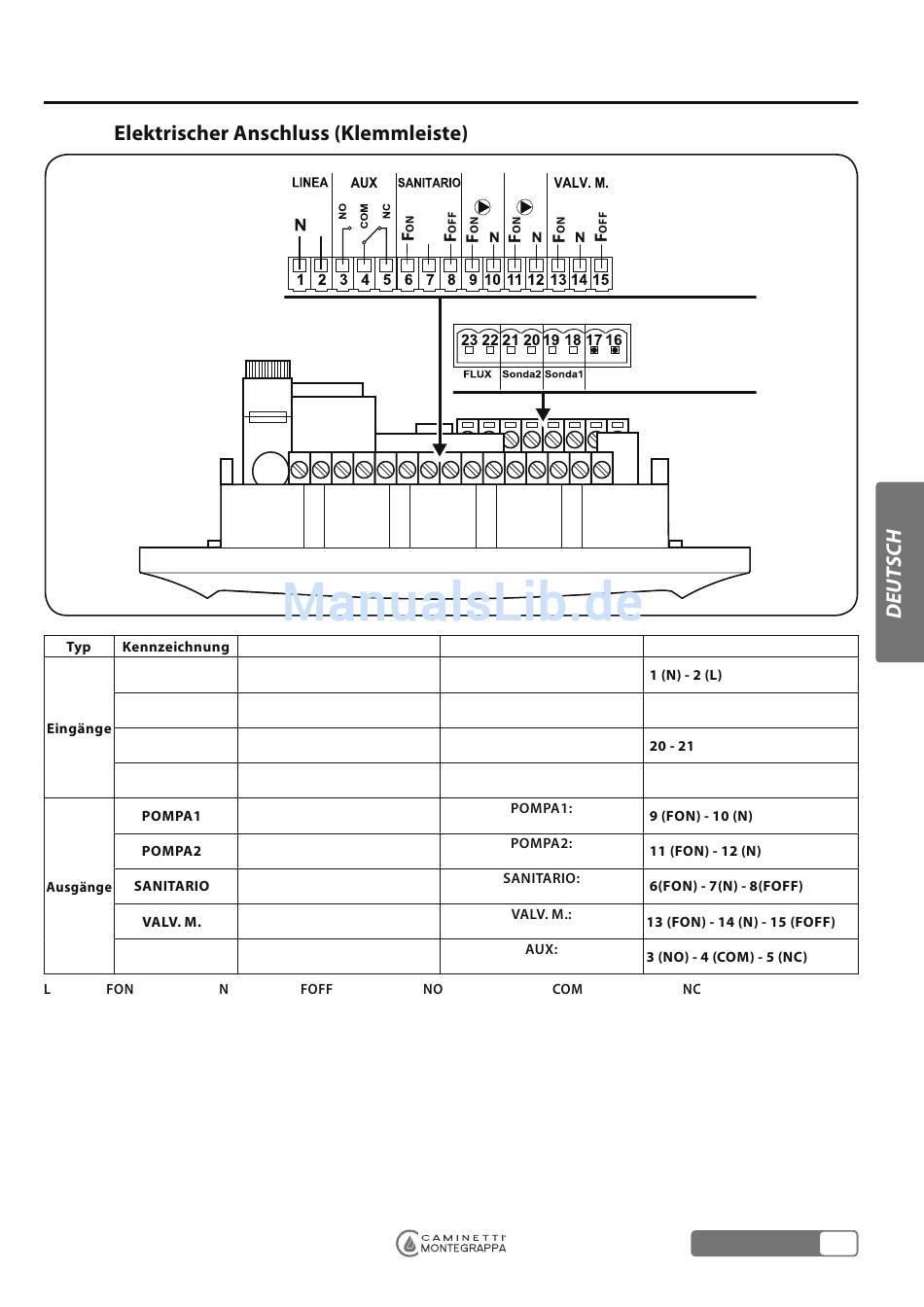

KLEMMENBRETT
AUSGÄNGE
KLEMMENBRETT
EINGÄNGE
Klemmenbrett
18 - 19
22 - 23
= Normal Geschlossen
DEUTSCH
37
