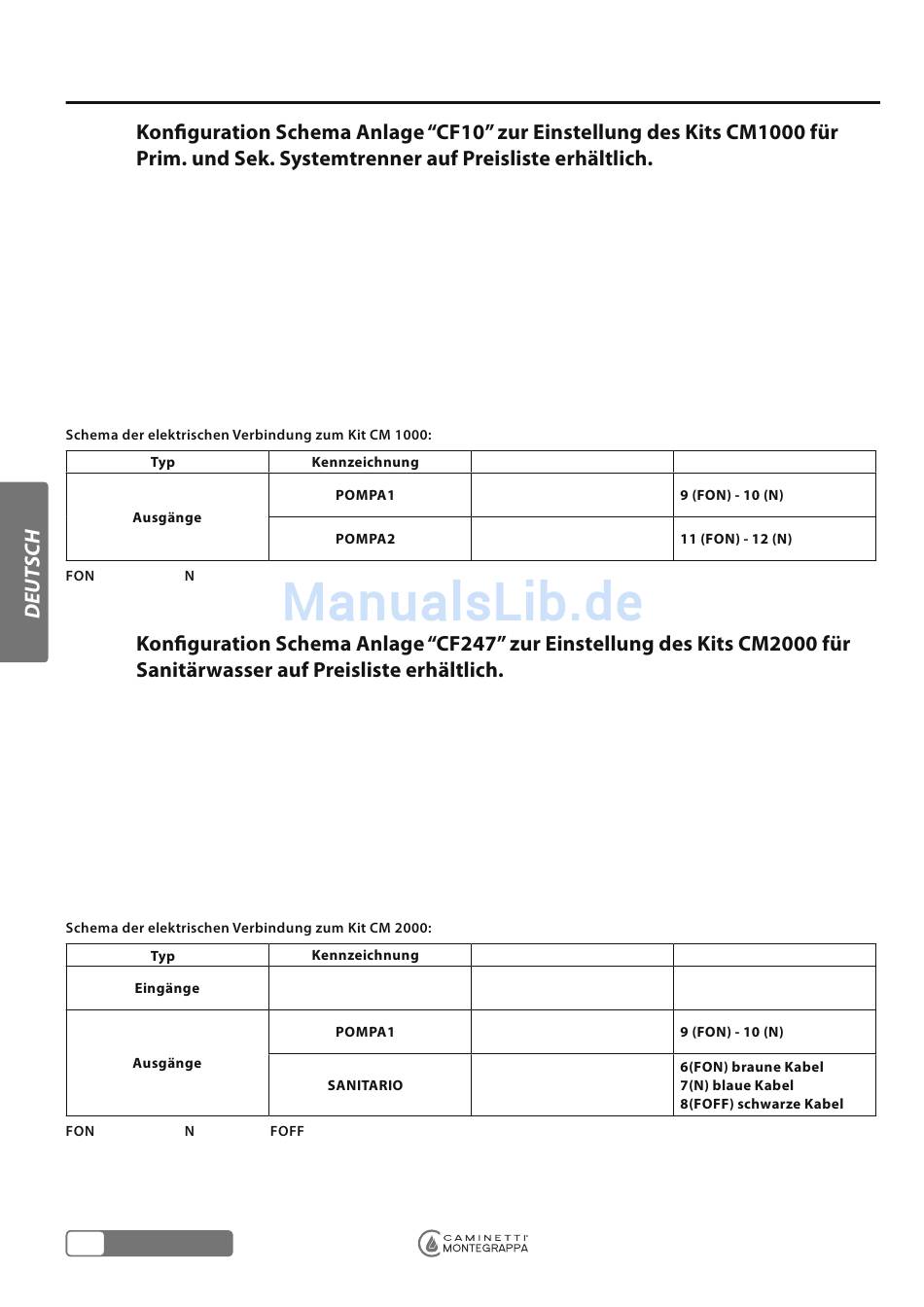

5.1.3
Aktivierung UMWÄLZPUMPE1 [POMPA1] des Prim.Kreislaufs wenn die Temperatur [S1] höherer als der Thermostat UMWÄLZ-
PUMPE1 ist [A01]. Die Aktivierung wird von der Anleuchtung der Led [L1] UMWÄLZPUMPE1 [POMPA1].
Aktivierung Ausgang SANITÄR [SANITARIO] wenn der Eingang Durchlauffühler [FLUX] geschlossen ist (Anforderung nach Sani-
tärwasser), wenn die Temperatur [S1] höherer als der Thermostat SANITÄR [A02] und niedriger als der Thermostat SICHERHEIT
[A07] ist, wenn die Funktion SICHERHEIT [SICUREZZA] aktiv ist. Die Aktivierung wird von der Anleuchtung der Leds [L1] UM-
WÄLZPUMPE1 [POMPA1] und [L3] SANITÄR [SANITARIO] bestätigt.
Aktivierung Ausgang UMWÄLZPUMPE2 [POMPA2] des Sek.Kreislaufs wenn die Temperatur [S1] höherer als der Thermostat UM-
WÄLZPUMPE2 [POMPA2] [A05] ist. Die Aktivierung wird von der Anleuchtung der [L2] UMWÄLZPUMPE2 [POMPA2] bestätigt.
Aktivierung Ausgang HILFSEINRICHTUNG [AUX] wenn die Temperatur [S1] höherer als der Thermostat UMWÄLZPUMPE2 ist. Die
Aktivierung wird von der Anleuchtung der Led [L4] HILFSEINRICHTUNG [AUX] bestätigt.
Aktivierung Ausgang GESTEUERTES VENTIL [VALV. M.] mit Led [L6] aus wenn die Temperatur [S1] niedrieger als der Thermostat
GESTEUERTES VENTIL [A04] ist.
= Phase ON -
= Neutral
5.1.4
Aktivierung Ausgang UMWÄLZPUMPE2 [POMPA1] wenn die Temperatur [S1] höherer als der Thermostat UMWÄLZPUMPE1 ist
[A01]. Die Aktivierung wird von der Anleuchtung der Led [L1] UMWÄLZPUMPE1 [POMPA1] bestätigt.
Aktivierung Ausgang SANITÄR [SANITARIO] wenn der Eingang Durchlauffühler [FLUX] geschlossen ist (Anforderung nach Sani-
tärwasser), wenn die Temperatur [S1] höherer als der Thermostat SANITÄR [A02] und niedriger als der Thermostat SICHERHEIT
[A07] ist, wenn die Funktion SICHERHEIT [SICUREZZA] aktiv ist, oder wenn die Temperatur [S1] niedriger als der Thermostat KON-
DENSATSCHÜTZ [A09] ist. Die Aktivierung wird von der Anleuchtung der Led [L1] UMWÄLZPUMPE1 [POMPA1] und [L3] SANITÄR
[SANITARIO] bestätigt.
Aktivierung Ausgang HILFSEINRICHTUNG [AUX] wenn die Temperatur [S1] höherer als der Thermostat KONDENSATSCHÜTZ
[A09] ist. Die Aktivierung wird von der Anleuchtung der Led [L4] HILFSEINRICHTUNG [AUX] bestätigt.
Aktivierung Ausgang GESTEUERTES VENTIL [VALV. M.] mit Led [L6] aus wenn die Temperatur [S1] niedriger als der Thermostat
GESTEUERTES VENTIL [A04] ist.
= Phase ON -
= Neutral -
DEUTSCH
52
FLUX
= Phase OFF
Beschreibung
Pumpe Primär
Pumpe Sekundär
Beschreibung
Durchlauffühler
22 - 23
Pumpe Primär
Bypassventil Sanitär
Klemmenbrett
Klemmenbrett
Serie OASI - Serie MIRAGE
