15 VISUALISER LES LOTS DE DONNÉES - MODÈLE T (suite)

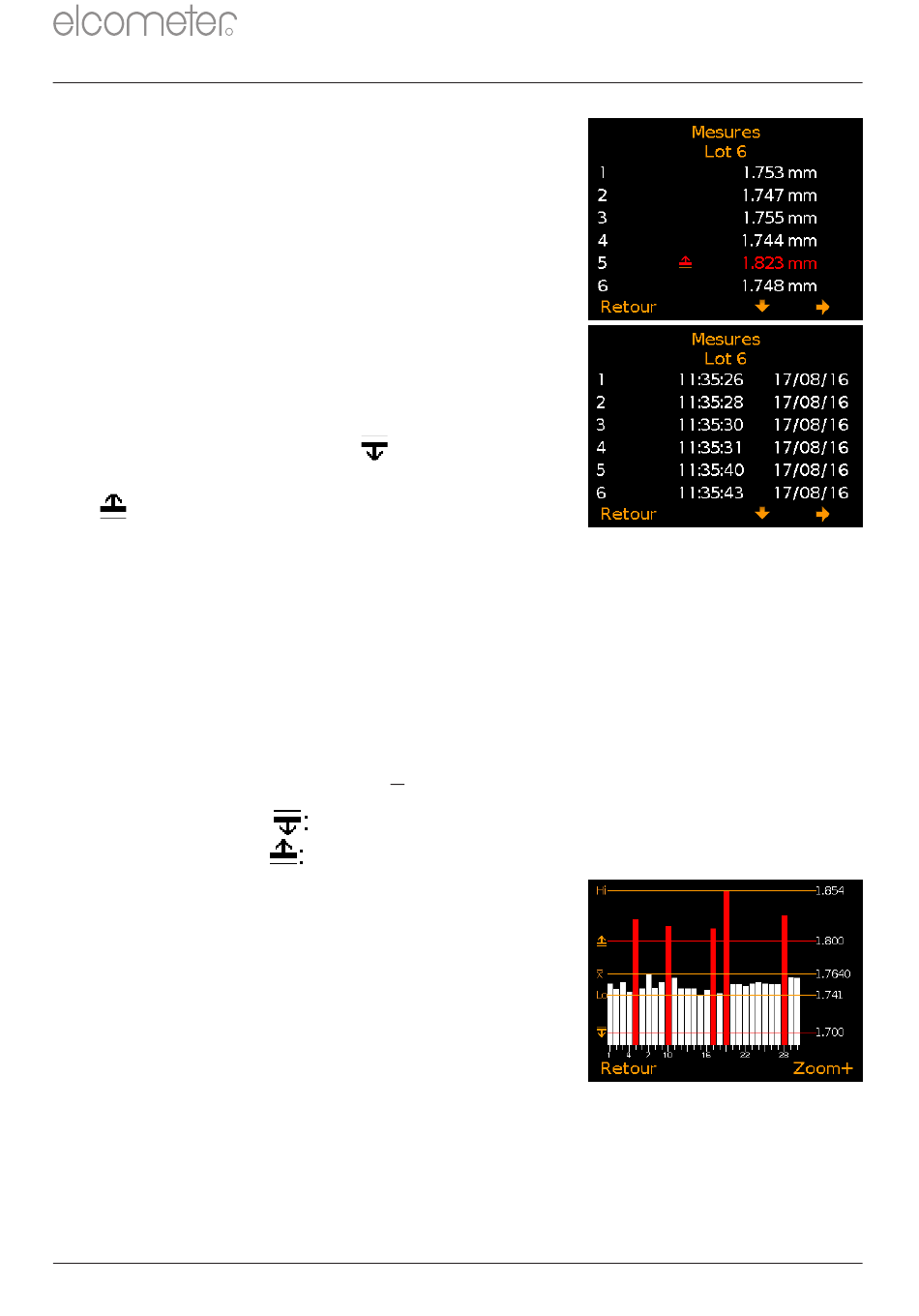

15.2 MESURES DU LOT (Lot/Réviser le Lot/Mesures)
Affiche la valeur lue ainsi que la date et
l'heure pour chaque mesure individuelle
du lot.
Utilisez les touches
défiler les mesures, et la touche  pour
passer à l'écran suivant (Figure 27).
Les mesures en dehors des limites
définies pour le lot apparaissent en
rouge, accompagnées du symbôle limite
correspondant à gauche : (
mesure est inférieure à la limite basse
ou ( ) si elle est supérieure à la limite
haute.
15.3 GRAPHIQUE DU LOT (Lot/Réviser le Lot/Graphique Lot)
Permet de visualiser les mesures du lot sous forme d'histogrammes.
L'écran affiche un maximum de 5 axes horizontaux représentant les
différentes valeurs/statistiques de la manière suivante :
Valeur maxi du lot (Hi:)

Valeur mini du lot (Lo:)

Valeur moyenne du lot (

Limite basse (

Limite haute (

Si aucune limite n'a été définie ou activée,
les mesures apparaissent sous forme de
barres verticales blanches. Si des limites
ont été définies et activées, les mesures
sont représentées par des barres blanches
si entre les limites ou rouges si en dehors.
(Figure 28).
Si le nombre de mesures du lot dépasse la capacité d'affichage de
l'écran, plusieures mesures seront regroupées au sein d'une même
barre. Si l'une des mesures de la 'barre combinée' est hors limites, la
barre sera entièrement rouge.
e
Pour les lots contenant plus d'une mesure.
fr-27
R

pour faire

) si la
e
e
e
X
);
si définie et activée
);
si définie et activée
:)
Figure 27
Figure 28
