Segway x2 Fender Bedienungsanleitung Seite 7

x2-Schutzblech und Schutzblechrahmen
Benötigte Werkzeuge
4-mm-inbusschlüssel
Im Lieferumfang des Schutzblechs enthalten:
20961-00001 Links • 20962-00001 Rechts
Im Lieferumfang des Schutzblechrahmens enthalten: (1) x2-Schutzblechrahmen
20959-00001 Links • 20960-00001 Rechts
Installationsanleitung für alle Segway
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und das Stromkabel abgezogen ist.
2. Ausbau der Schutzblech- und Rahmenbaugruppe aus dem PT: Entfernen Sie die
(3) 28-mm-Schrauben mit einem 4-mm-Inbusschlüssel. Siehe Abbildung 1.
3. Heben Sie das Schutzblech- und Rahmenbaugruppe ab und entfernen Sie alle
Verunreinigungen von den Montagefl ächen.
WARNUNG!
Vor Durchführung von Wartungsmaßnahmen oder Installation/Einbau
von Ersatz- oder Zubehörteilen:
Den Den
Segway PT Netzstecker
ausschalten. des Segway PT
abziehen.
Schutzblech, Rahmen und Schutzblechrahmen-Baugruppe müssen ordnungsgemäß
montiert und gesichert sein. Bei einer unsachgemäßen Installation des
Schutzblechs, des Rahmens oder der Schutzblechrahmen-Baugruppe oder bei
Missachten des vorgeschriebenen Drehmoments beim Anziehen der Schrauben
kann es zu technischen Störungen im Gerät kommen, die ihrerseits Verletzungen
oder Beschädigungen des Segway PT verursachen können.
(1) x2-Schutzblech
(4) Schrauben, 18 mm lang
(4) Schrauben, 18 mm lang
(3) Schrauben, 28 mm lang
x2-Modelle
®
Alle Anweisungen aufmerksam befolgen,
um schwere oder tödliche Verletzungen
und/oder eine Beschädigung des Segway PT,
die dessen sicheren Gebrauch in Frage stellen
würde, zu vermeiden.
12

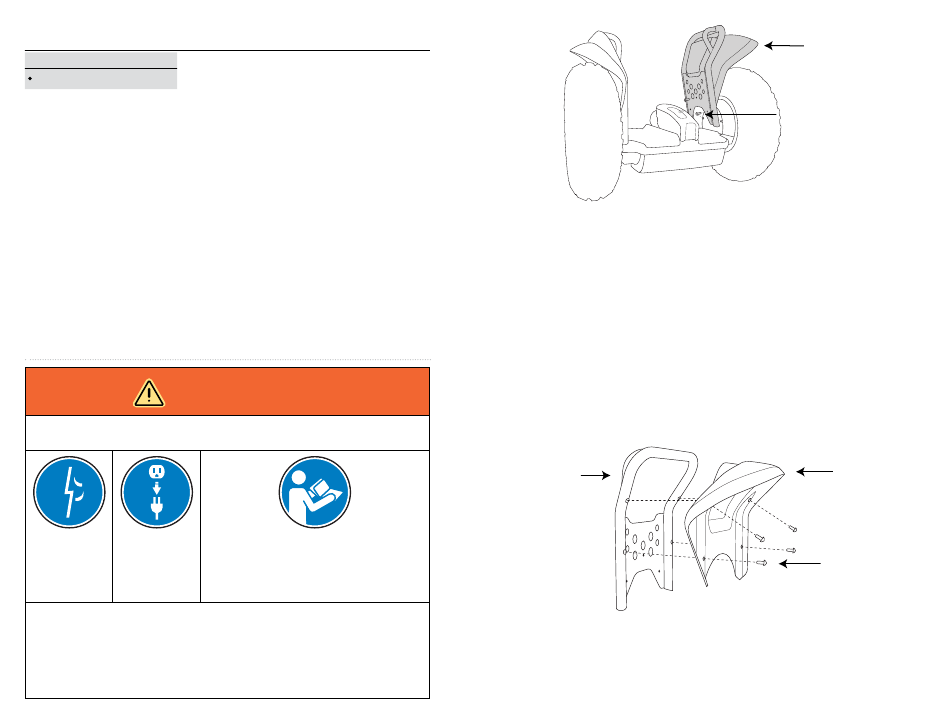

Abbildung 1. Schutzblech-/Rahmenbaugruppe aus- oder einbauen
4. Ausbau des Schutzblechs vom Schutzblechrahmen: Entfernen Sie
die (4) 18-mm-Schrauben mit einem 4-mm-Inbusschlüssel. Siehe Abbildung 2.
5. Wiedereinbau des Schutzblechs im Schutzblechrahmen: Drehen Sie
die (4) 18 mm langen Schrauben (in diesem Kit enthalten) durch das Schutzblech in
den Schutzblechrahmen. Ziehen Sie die Schrauben mit einem 4-mm-Inbusschlüssel
an, bis der Kopf der Schraube ganz in die Tülle eingepasst ist. Drehen Sie sie anschließend
um eine weitere halbe bis ganze Drehung.
6. Wiedereinbau der Schutzblech- und Rahmenbaugruppe in den PT: Drehen Sie
die (3) 28 mm langen Schrauben (in diesem Kit enthalten) durch die Schutzblech- und
Rahmenbaugruppe in die Abdeckung des Getriebegehäuses. Ziehen Sie die Schrauben
mit einem 4-mm-Inbusschlüssel auf 6,0 N-m an.
Schutzblech-
rahmen
Abbildung 2. Schutzblech- und Schutzblechrahmen aus- oder einbauen
Schutzblech- und
Rahmenbaugruppe
Schrauben, 28 mm lang
Einbaudrehmoment: 6,0 N-m
Schutzblech
Schrauben, 18 mm lang
Einbau: Drehen, bis der Kopf
der Schraube in die Tülle
eingepasst ist
13
