Figura 1. Rimozione o installazione dell'insieme parafango/montante
4. Per rimuovere l'insieme parafango e montante, togliere le (4) viti di fermo da
18 mm con una chiave a brugola esagonale da 4 mm. Vedere la Figura 2.
5. Per reinstallare l'insieme parafango e montante, serrare le (4) viti di fermo da
18 mm (incluse a questo kit) nel parafango e nel montante del parafango. Con
una chiave a brugola esagonale da 4 mm, serrare fi no a quando la testa della vite
non sia inserita a fondo nella rosetta. Una volta inserita a fondo, ruotare di un altro
½ - 1 giro.
6. Per reinstallare l'insieme parafango e montante sul Segway PT, serrare le (3) viti
di fermo da 28 mm (incluse a questo kit) nell'insieme e nel coperchio del blocco di
trasmissione. Con una chiave a brugola esagonale da 4 mm, serrare ad una coppia
di 6,0 Nm.
Montante del
parafango

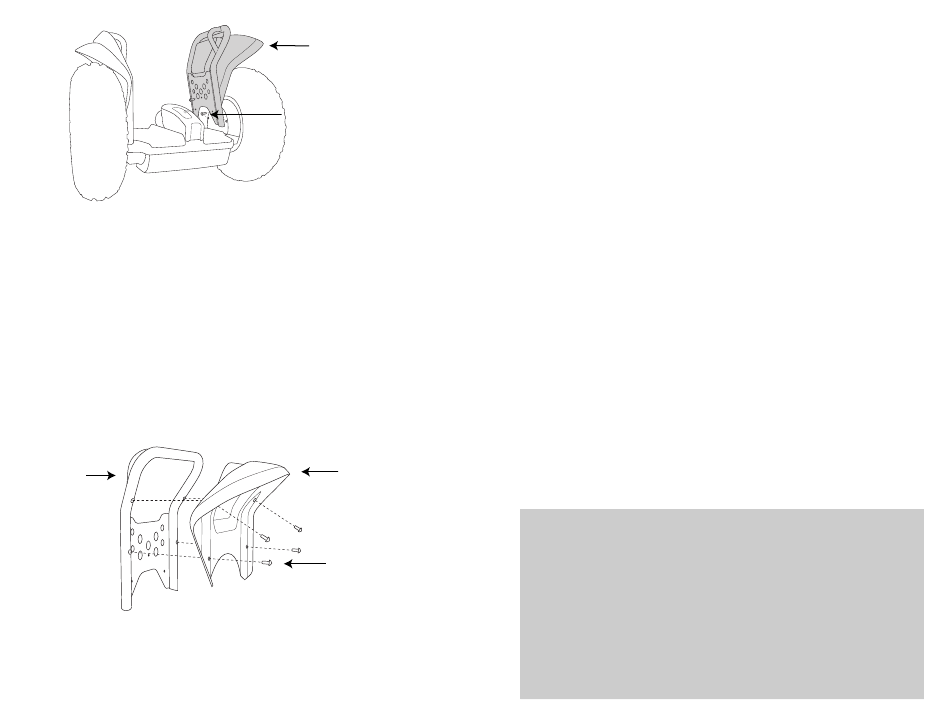

Figura 2. Rimozione o installazione del parafango e del montante
Insieme parafango
e montante
Viti di fermo, 28 mm
Coppia per l'installazione:
6,0 Nm
Parafango
Viti di fermo, 18 mm
Coppia per l'installazione:
serrare fi no a quando la testa
della vite non sia inserita a
fondo nella rosetta
10
NOTA
Verifi care regolarmente che tutte le viti siano serrate.
DOMANDE?
Per qualsiasi tipo di domanda o per richiedere componenti mancanti,
rivolgersi al distributore uffi ciale Segway. Per trovare il distributore più vicino,
visitare il sito www.segway.com. Gli aggiornamenti di questo documento sono
disponibili anche su www.segway.com.
GARANZIA LIMITATA
Questo prodotto è un "accessorio" soggetto alla garanzia limitata del Segway
Personal Transporter (la scheda di garanzia è acclusa al kit).
11
