x2 フ ェンダー & フ ェンダーフレーム
必要なツール
4mm 六角レンチ
フェンダーの付属品 :
20961-00001 左 • 20962-00001 右
フェンダーフレームの付属品 :
20959-00001 左 • 20960-00001 右
セグウェイ x2 全モデルの取り付け手順
®
1. セグウェイ PT の電源プラグが抜かれ、パワーオフになっていることを確
認します。
2. フェンダー & フレームアセンブリをセグウェイ PT から外すには、4mm 六
角レンチを使って、3 本の 28mm ファスナーを外します。図 1 を参照してく
ださい。
3. フェンダー & フレームアセンブリを持ち上げて外し、取り付け面からゴミ
をきれいに除去します。
アクセサリの保守や取り付けの前に必ず以下を行ってく ださい :
セグウェイ PT を セグウ ェイ PT の
シャッ トダウン 電源プラグを
します。 外します。
フェンダー、フレーム、フェンダーフレームアセンブリは正しく しっかりと
取り付ける必要があります。フェンダー、フレーム、フェンダーフレーム
アセンブリを正しく取り付けなかったり、ファスナーを締め付けるときに
トルク仕様に従わないと、セグウェイ PT の動作が異常になったり、怪我
やセグウェイ PT の故障の原因となります。
(1) x2 フェンダー
(4) ファスナー、18mm 長
(1) x2 フェンダーフレーム
(4) ファスナー、18mm 長
(3) ファスナー、28mm 長
警告 !
指示に従って、 大怪我や死亡に至ったり、
セグウェイ PT に損傷を与えて使用が危険にな
るような状態を防止してください。
18

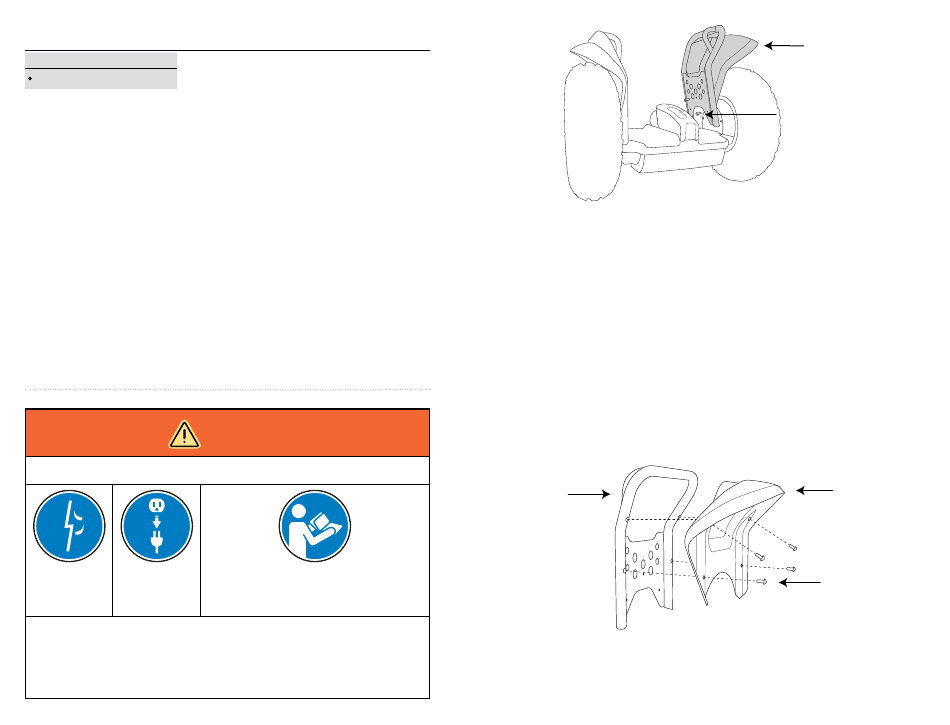

図 1. タイヤ & フレーム アセンブリの取り外しと取り付け
4. フェンダーをフェンダーフレームから外すには、 4mm 六角レンチを使っ
て、 (4)本の18mm ファスナーを外します。 図2を参照してください。
5. フェンダーをフェンダーフレームに戻すには、 このキッ トに入っている
(4)本の18mm 長ファスナーをフェンダーを通して、 フェンダーフレームに通し
ます。 4mm 六角レンチを使って、 ファスナーがはと目金中に収まるようにファ
スナーの頭を締め付けます。 収まったら、 ½ から1 回まわします。
6. フェンダー&フレームアセンブリをセグウェイPTに戻すには、 このキッ トに
入っている(3)本の28mm 長ファスナーをフェンダー&フレームアセンブリを
通して、 ギアボックスカバーに通します。 4mm六角レンチを使って、 6.0 Nm
(4.4 フィート ・ ポンド)のトルクに締めます。
フ ェンダー
フレーム
図 2. フェンダーとフレーム アセンブリの取り外しと取り付け
フ ェンダー & フレーム
アセンブリ
ファスナー、 28mm 長
取り付け トルク : 6.0 Nm
(4.4 フ ィート・ポンド )
フ ェンダー
ファスナー、 18mm 長
取り付け : ファスナーがはと目金
に収まるように、ファスナーの
頭を締めます。
