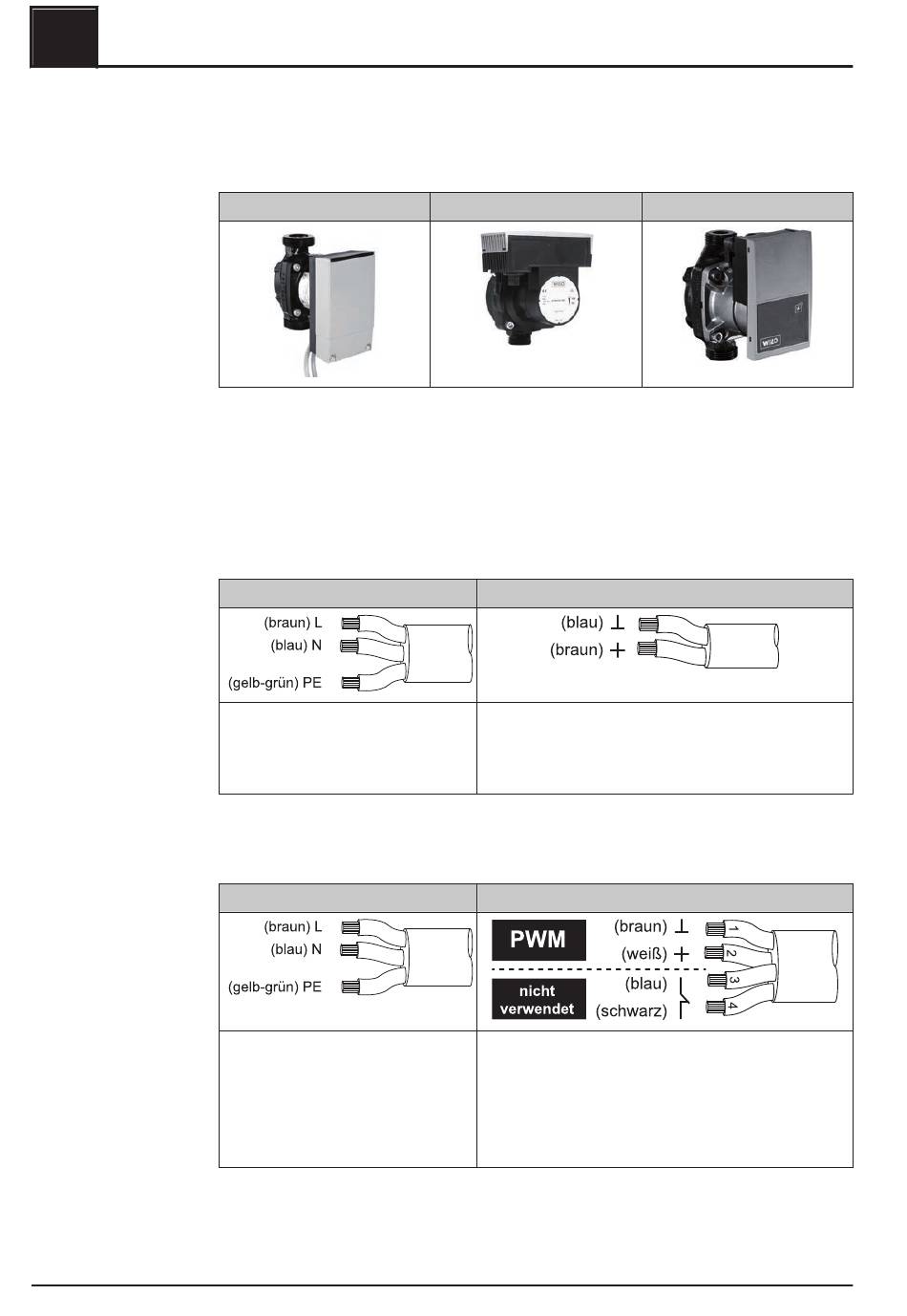

2.3 Anschlusspläne nach Pumpentypen
Je nach eingesetzter Pumpengruppe kommen in Summe drei verschieden Pumpentypen zum Einsatz:
Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem Steuerkabel (WILO Stratos TEC, WILO
Yonos Para) und 4-poligem Steuerkabel (WILO Stratos Para) unterschieden. Entsprechend dem eingesetzten
Pumpentyp sind bei der Verkabelung folgende Anschlusshinweise zu beachten:
Pumpentyp mit 2-poligem Steuerkabel
Pumpentyp mit 4-poligem Steuerkabel
28
WILO Stratos Para
Spannungsversorgung
Spannungsversorgung am
Pumpenausgang der Platine
verkabeln
Spannungsversorgung
Spannungsversorgung am
Pumpenausgang der Platine
verkabeln
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
Anschlusspläne nach Pumpentypen
WILO Stratos TEC
Steuerkabel 2-polig
Steuerkabel am PWM-Ausgang der Platine
anschließen, dabei auf korrekte Polung achten:
- blauer Draht an Masse
- brauner Draht an Plus
Steuerkabel 4-polig
Steuerkabel am PWM-Ausgang der Platine
anschließen, dabei auf korrekte Polung achten:
- brauner Draht an Masse
- weißer Draht an Plus
Die beiden anderen Drähte (blau, schwarz) nicht
verwenden und ggf. isolieren
WILO Yonos Para
