2.2.10 Einstellen der Modul-Adresse

Servicehandbuch Lambdatronic SP 3200 | B0750615_de

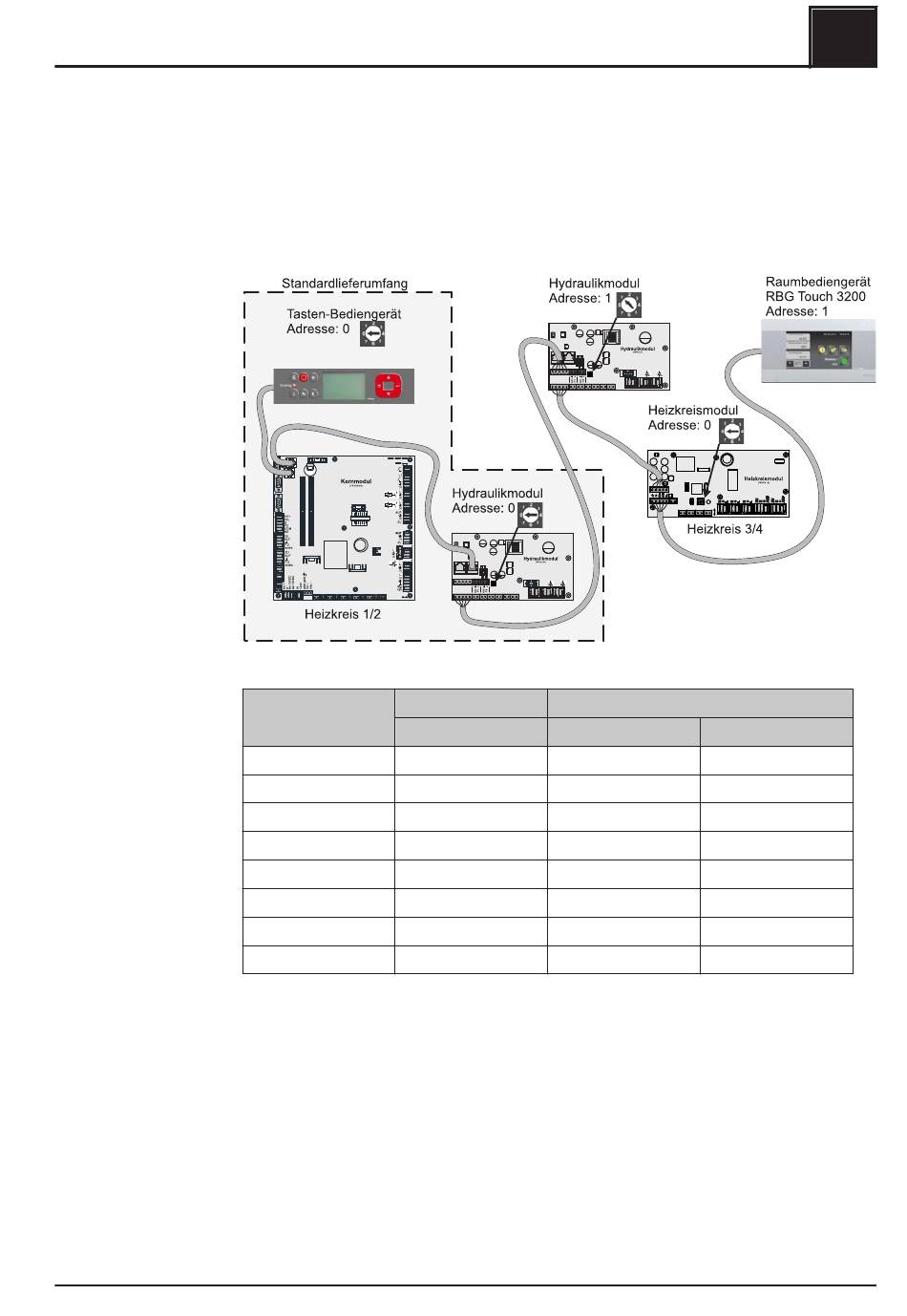

Für Hydraulikmodule bzw. Heizkreismodule ist es notwendig, mit den Modul-Adressen
die notwendige Reihenfolge einzustellen. Die erste Platine einer Modulart sollte immer
die Adresse 0 haben, damit eingestellte Standard-Hydrauliksysteme nicht
nachkonfiguriert werden müssen. Für weitere Platinen der gleichen Modulart werden
aufsteigend Modul-Adressen (Adresse 1 – 7) eingestellt.
Eingestellte
Modul-Adresse
0
1
2
3
4
5
6
7
Heizkreismodul
Heizkreis
03 – 04
05 – 06
07 – 08
09 – 10
11 – 12
13 – 14
15 – 16
17 - 18
Hydraulikmodul
Fühler Pumpe
0.1 – 0.6 0.1 – 0.2
1.1 – 1.6 1.1 – 1.2
2.1 – 2.6 2.1 – 2.2
3.1 – 3.6 3.1 – 3.2
4.1 – 4.6 4.1 – 4.2
5.1 – 5.6 5.1 – 5.2
6.1 – 6.6 6.1 – 6.2
7.1 – 7.6 7.1 – 7.2
