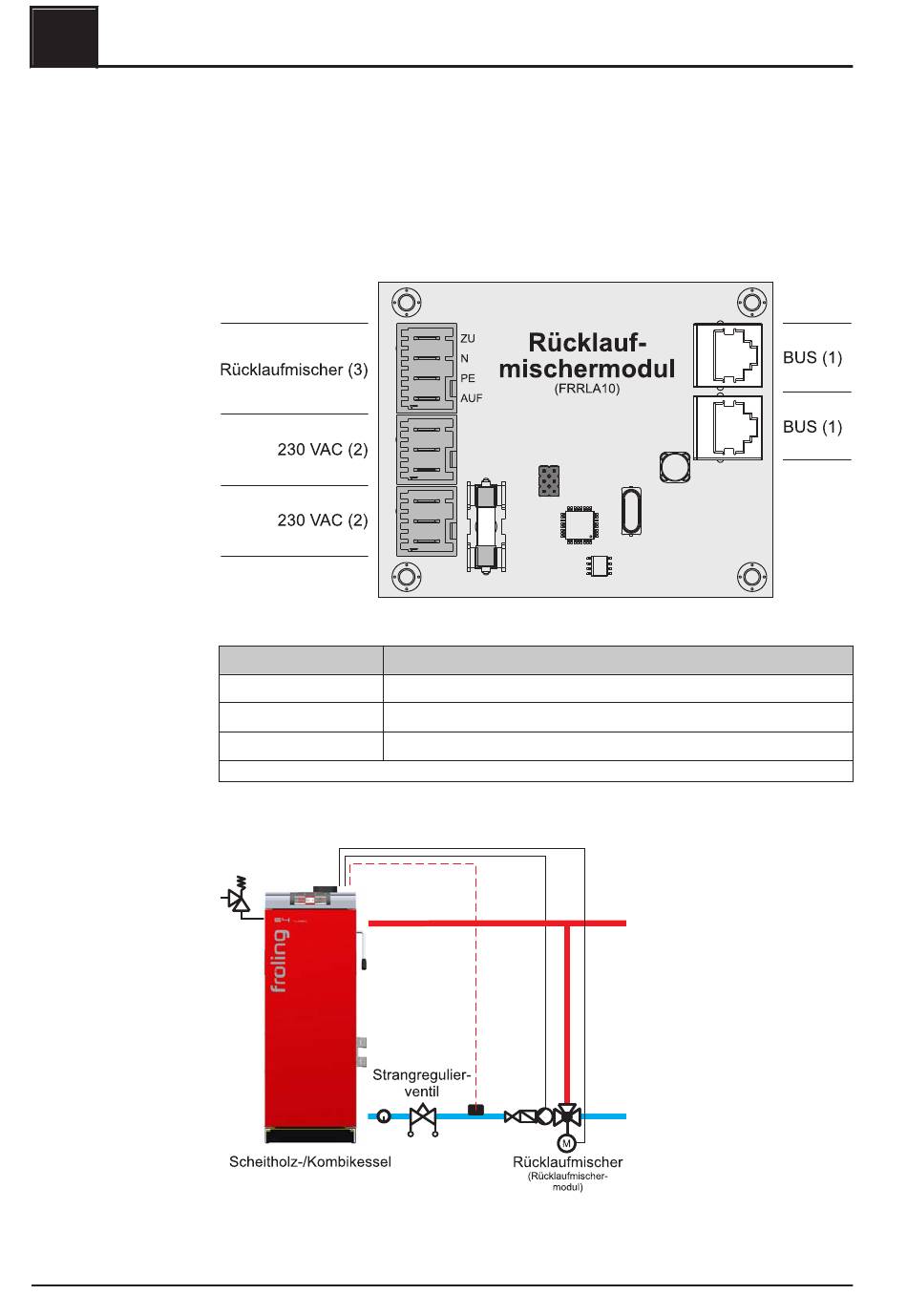

2.2.3 Rücklaufmischermodul
18
Das Rücklaufmischermodul stellt den Anschluss für einen Rücklaufmischer zur
Verfügung. Der zugehörige Fühler ist der Rücklauffühler am Kernmodul. Kommt
dieses Modul zum Einsatz, so ist der Parameter „Rücklaufmischer mittels
externen Mischermodul" auf „JA" zu setzen.
⇨ Siehe "Anlagenart einstellen" [Seite 31]
Anschlusshinweise
Anschluss Kabeldimension / Spezifikation / Hinweis
Bus (1) Anschluss mit beigepacktem Patchkabel 0,5m
2 x Netz (2) Anschlusskabel
Rücklaufmischer (3) Anschlusskabel
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Anschlussbeispiel
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
3 x 1.5mm ,
1) 2
4 x 0.75mm , max. 0,15A / 230V
1) 2
Erweiterungsmodule
