2. Assurez-vous que le bouton est sur la postion Off (Arrêt)
3. Branchez le cordon d'alimentation dans le connecteur
électrique à l'arrière du compresseur.
4. Branchez l'autre extrémité du cordon d'alimentation dans
la prise murale.
Prise
Murale
Câble
d'alimentation

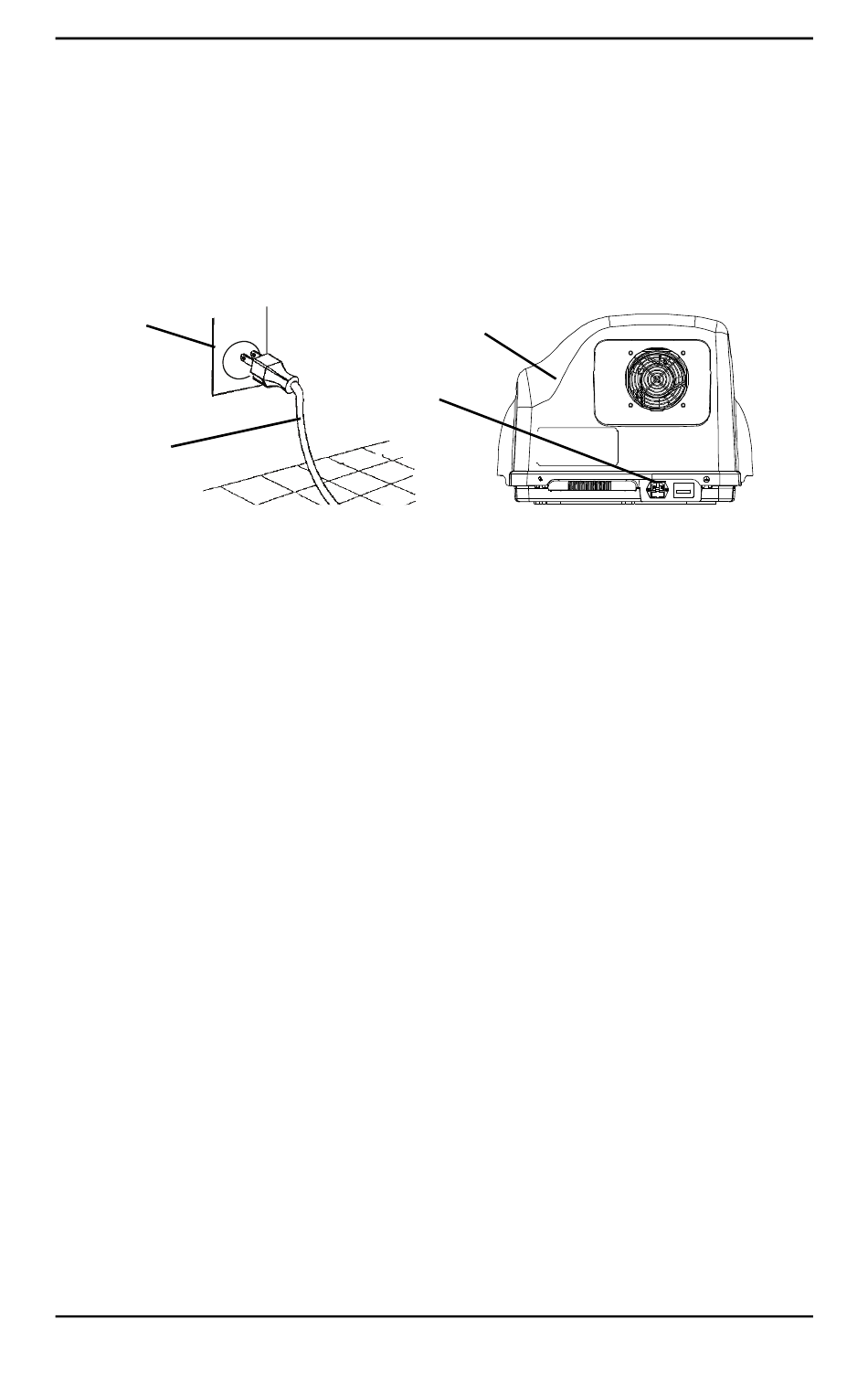

FIGURE 2.2 Installez le cordon d'alimentation
Connecter le compresseur au concentrateur
REMARQUE: Pour cette procédure, se reporter à FIGURE 2.3 à la
page 94.
1. Insérez une extrémité du tuyau d'interconnection dans la
prise de sortie à l'arrière du concentrateur (Détail "A").
2. Insérez l'autre extrémité du tuyau d'interconnection dans
la prise d'entrée sur le côté du compresseur (Détail "B").
REMARQUE: Les taquets métalliques sur la prise d'entrée et de
sortie du compresseur vont sortir en faisant un "click" audible
lorsque l'extrémité du tuyau d'interconnection sera installé
correctement (Détail "C").
3. Faites une boucle avec l'excédent du tuyau
d'interconnection et attachez le de façon sécurisée à
l'arrière du concentrateur à l'aide des sangles de fixation.
Part No 1145804
SECTION 2—PREMIÈRE MISE EN SERVICE
Compresseur
(ARRIERE)
Prise
Electrique
93 Compresseur HomeFill II
®
