ABSCHNITT 2—ERSTINBETRIEBNAHME
3. Rollen Sie überflüssigen Verbindungsschlauch ggf. auf
und befestigen Sie diesen auf der Rückseite des
Konzentrators mit den Befestigungsstreifen.
DETAIL "A"
Verbindungs
Schlauch
KONZENTRATOR
DRAUFSICHT
Auslassstutzen

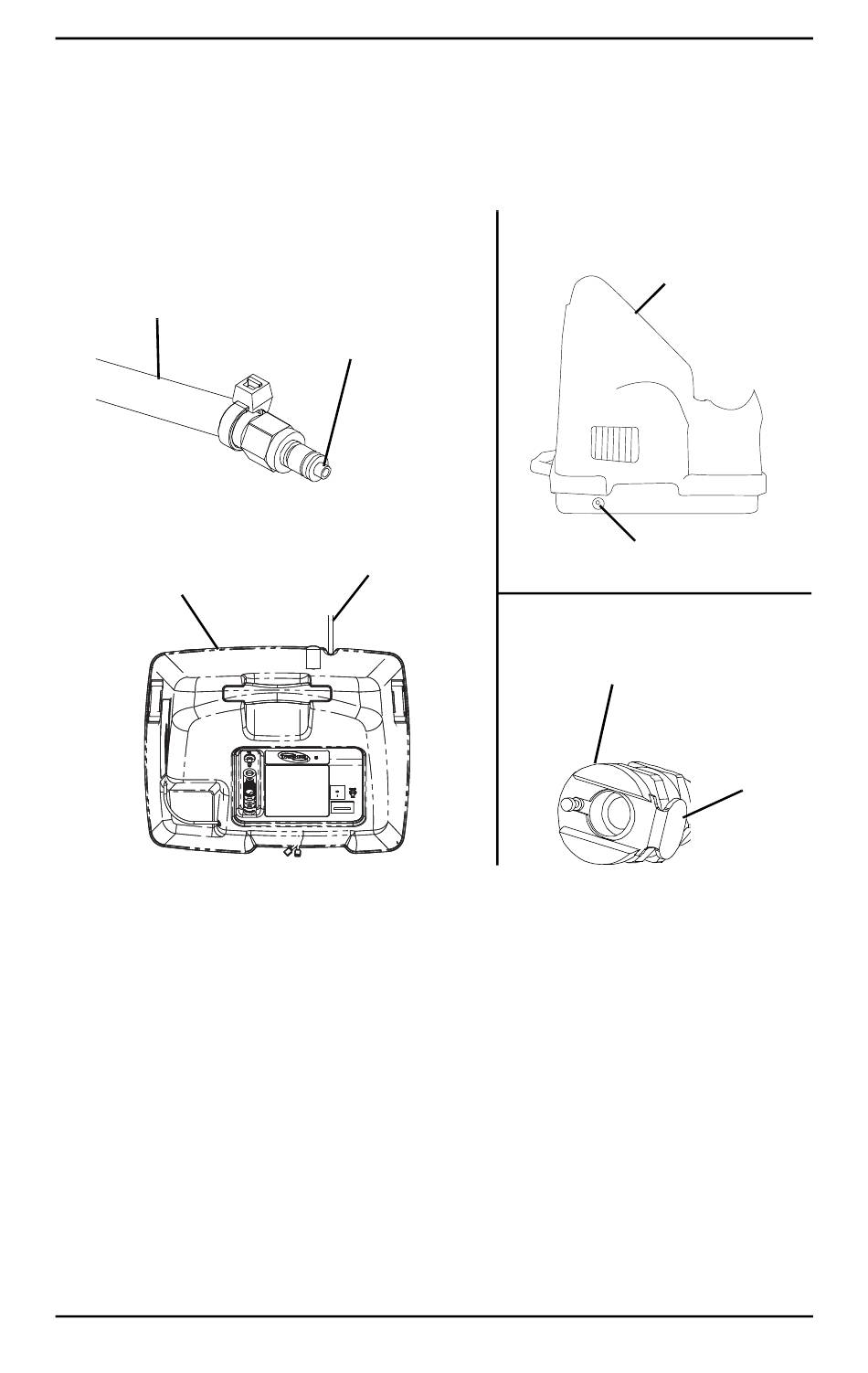

ABBILDUNG 2.3 Verbinden des Kompressors an den
HomeFill II Kompressor
®
Verbinden der Enden des
Verbindungsschlauchs
mit dem
Einlass-/Auslassstutzen
Netz
Kabel
Konzentrator
Ein-/Auslassstutzen
138
DETAIL "B"
Kompressor
Einlassstutzen
DETAIL "C"
Metal
klips
Part No 1145804
