4. Na okamžik stlačte DOLŮ vnější kroužek (rukáv) plnícího
vstupu konektoru až se objeví ZELENÉ tečky a tak znovu
nastavte konktor (OBRÁZEK 4.1).
POZNÁMKA: Pokud je vnější kroužek (rukáv) v poloze
NAHORU (ZELENÉ tečky nejsou viditelné), plnící vstup
konektoru nebude moci přijmout plnící vstup cilindru. Když na
okamžik zatlačíte DOLŮ, nastavíte tak znovu plnící vstup
konektoru (ZELENÉ tečky viditelné), aby přijal plnící vstup
cilindru.
ZATLAČTE
DOLŮ
ZELENÉ
tečky

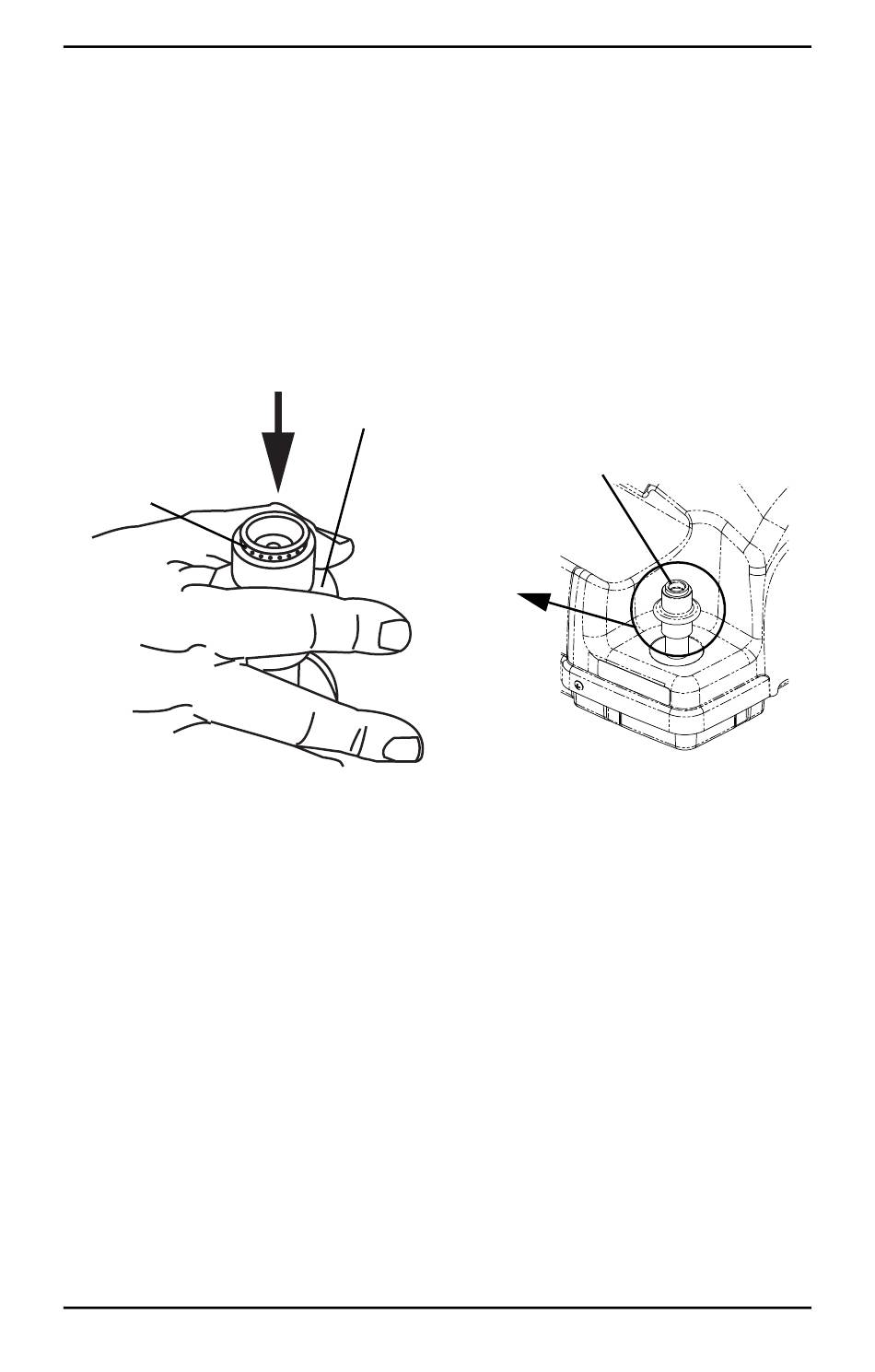

OBRÁZEK 4.1 Znovunastavení plnícího vstupu konektoru
5. Uchopte montáž cilindr/regulátor v místě za měřákem
cilindru (OBRÁZEK 4.2).
6. Umístěte cilindr na podpěrnou konstrukci kompresoru
(OBRÁZEK 4.2).
7. Vyrovnejte plnící vstup cilindru s plnícím vstupem
konektoru (OBRÁZEK 4.2).
8. Vytáhněte NAHORU vnější kroužek (rukáv) plnícího
vstupu konektoru a zároveň stlačujte DOLŮ montáž
cilindr/regulátor a zapojte tak plnící vstup cilindru do
plnícího vstupu konektoru. (OBRÁZEK 4.2).
POZNÁMKA: Cilindr je správně zapojen, když uslyšíte hlasité
"kliknutí".
Part No 1145804
ČÁST 4—OPERACE KOMPRESORU
Vnější kroužek
(rukáv)
DŘÍVE NEŽ
PŘETLAKOVOU
NÁDOBU SPOJÍTE,
TLAČTE NA
OBJÍMKU
DOKUD SE
NEOBJEVÍ ZELENÉ
TEČKY.
61
Plnící vstup
konektoru
Kompresor HomeFill II
®
