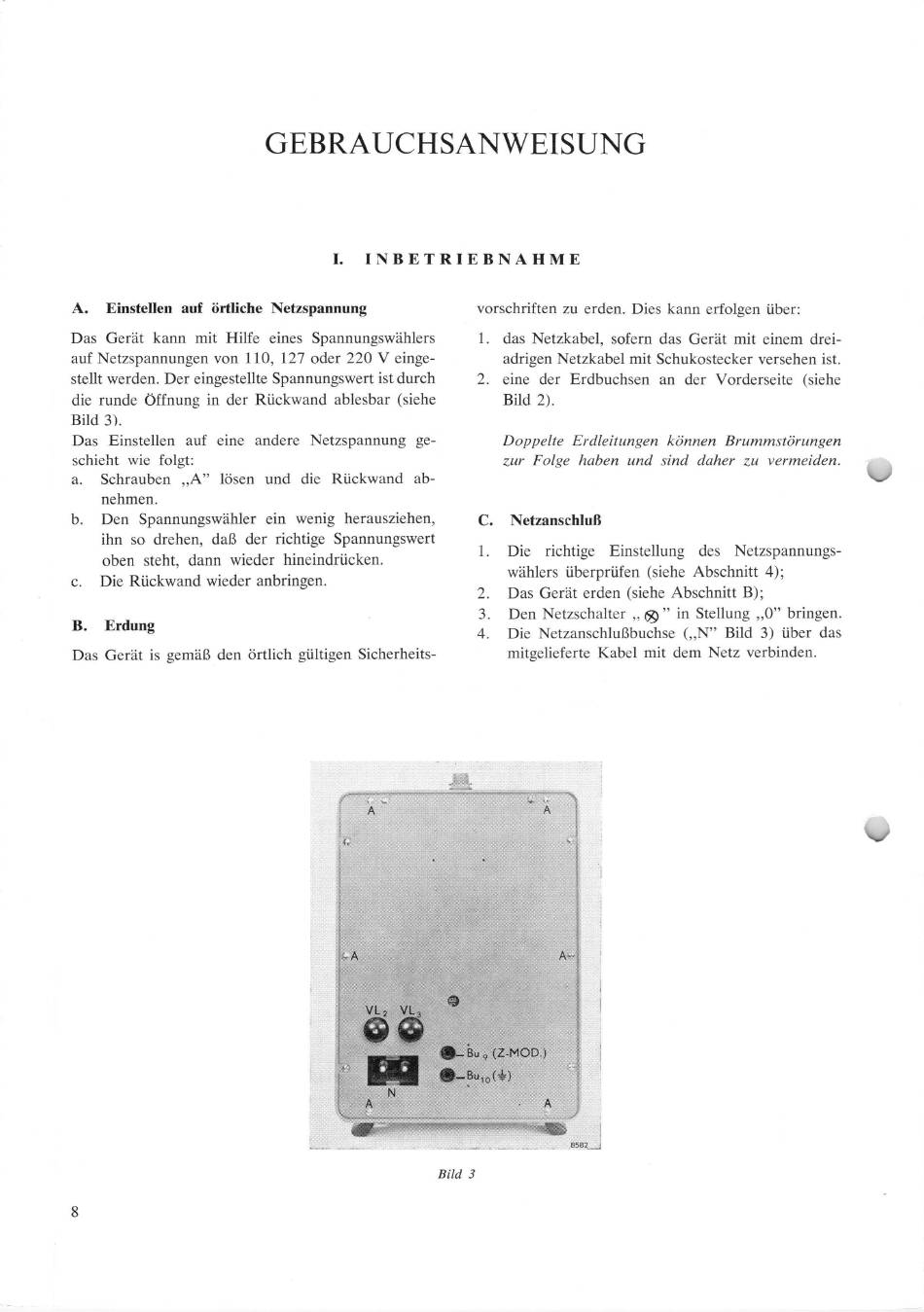

GEBRAUCHSANWEISUNG
I.
INBETRIEBNAHME
A.
Einstellen auf örtliche Netzspannung
Das Gerät kann mit Hilfe eines Spannungswählers
auf Netzspannungen von 110, 127 oder 220 V einge-
stellt werden. Der eingestellte Spannungswert ist durch
die runde Öffnung in der Rückwand ablesbar (siehe
Bild 3).
Das Einstellen auf eine andere Netzspannung ge-
schieht wie folgt:
a.
Schrauben „A" lösen und die Rückwand ab-
nehmen.
Den Spannungswähler ein wenig herausziehen,
ihn so drehen, daß der richtige Spannungswert
oben steht, dann wieder hineindrücken.
Die Rückwand wieder anbringen.
b.
c.
B. Erdung
Das Gerät is gemäß den örtlich gültigen Sicherheits-
A
8
vorschriften zu erden. Dies kann erfolgen über:
1. das Netzkabel, sofern das Gerät mit einem drei-
adrigen Netzkabel mit Schukostecker versehen ist.
2. eine der Erdbuchsen an der Varderseite (siehe
Bild 2).
Doppelte Erdleitungen können Brummstörungen
zur Folge haben und sind daher zu vermeiden.
C.
Netzanschluß
1.
Die richtige Einstellung des Netzspannungs-
wählers überprüfen (siehe Abschnitt 4);
2.
Das Gerät erden (siehe Abschnitt B);
3.
Den Netzschalter „ ~ " in Stellung „0" bringen.
4.
Die Netzanschlußbuchse („N" Bild 3) über das
mitgelieferte Kabel mit dem Netz verbinden.
~
~_ Bu a (Z•MOD.)
~_Bu~~ (-=)
Bild 3
A
