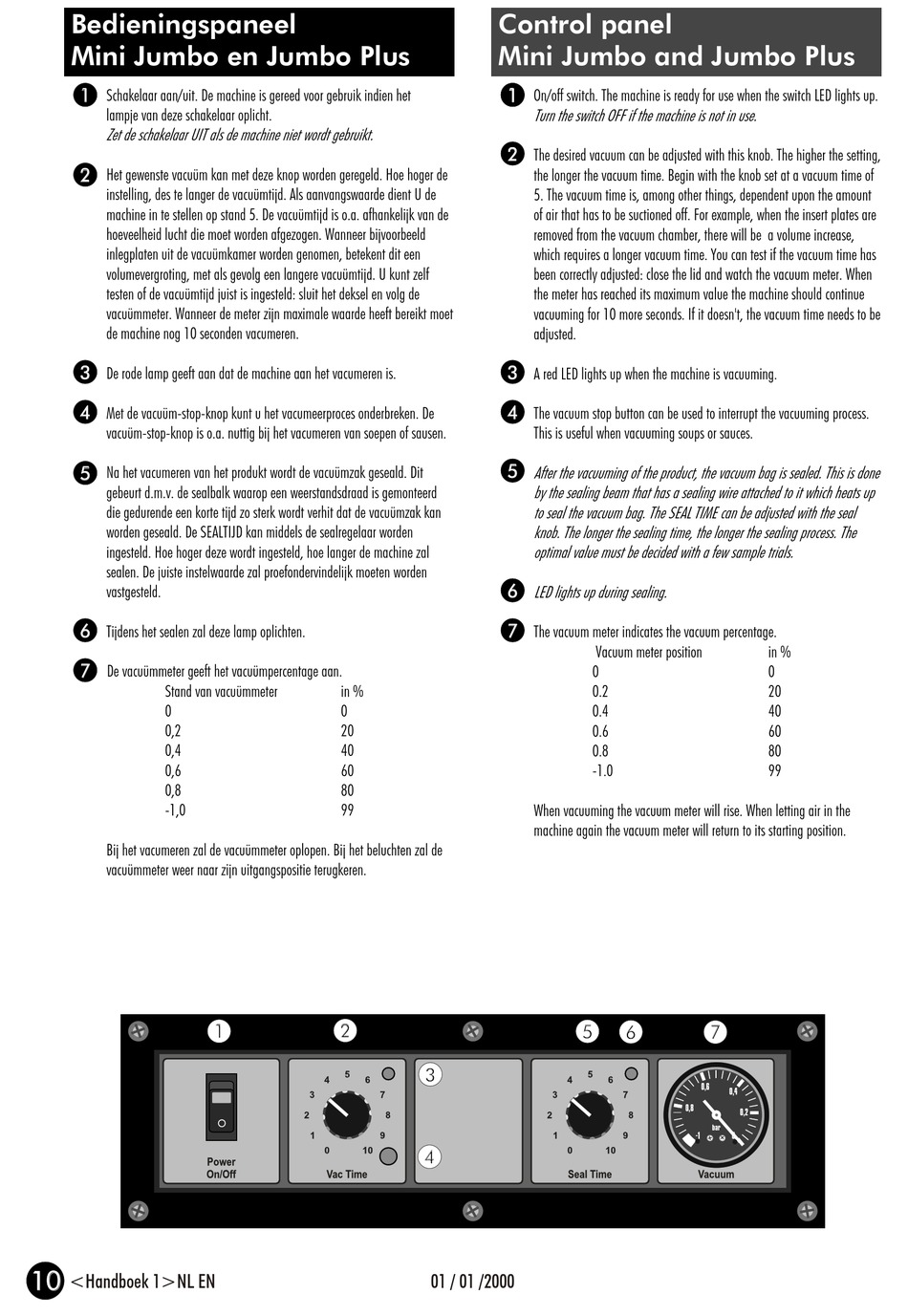

Bedieningspaneel Mini Jumbo & Jumbo Plus; Control Panel Mini Jumbo & Jumbo Plus - Henkelman Mini Jumbo Technisches Handbuch

Bedieningspaneel
Mini Jumbo en Jumbo Plus
1 1 Schakelaar aan/uit. De machine is gereed voor gebruik indien het
lampje van deze schakelaar oplicht.
Zet de schakelaar UIT als de machine niet wordt gebruikt.
2 2 Het gewenste vacuüm kan met deze knop worden geregeld. Hoe hoger de
instelling, des te langer de vacuümtijd. Als aanvangswaarde dient U de
machine in te stellen op stand 5. De vacuümtijd is o.a. afhankelijk van de
hoeveelheid lucht die moet worden afgezogen. Wanneer bijvoorbeeld
inlegplaten uit de vacuümkamer worden genomen, betekent dit een
volumevergroting, met als gevolg een langere vacuümtijd. U kunt zelf
testen of de vacuümtijd juist is ingesteld: sluit het deksel en volg de
vacuümmeter. Wanneer de meter zijn maximale waarde heeft bereikt moet
de machine nog 10 seconden vacumeren.
3 3
De rode lamp geeft aan dat de machine aan het vacumeren is.
4 4
Met de vacuüm-stop-knop kunt u het vacumeerproces onderbreken. De
vacuüm-stop-knop is o.a. nuttig bij het vacumeren van soepen of sausen.
5 5 Na het vacumeren van het produkt wordt de vacuümzak geseald. Dit
gebeurt d.m.v. de sealbalk waarop een weerstandsdraad is gemonteerd
die gedurende een korte tijd zo sterk wordt verhit dat de vacuümzak kan
worden geseald. De SEALTIJD kan middels de sealregelaar worden
ingesteld. Hoe hoger deze wordt ingesteld, hoe langer de machine zal
sealen. De juiste instelwaarde zal proefondervindelijk moeten worden
vastgesteld.
6 6
Tijdens het sealen zal deze lamp oplichten.
7 7
De vacuümmeter geeft het vacuümpercentage aan.
Stand van vacuümmeter
0
0,2
0,4
0,6
0,8
-1,0
Bij het vacumeren zal de vacuümmeter oplopen. Bij het beluchten zal de
vacuümmeter weer naar zijn uitgangspositie terugkeren.
10 10
<Handboek 1>NL EN
in %
0
20
40
60
80
99
2 2
1 1
Control panel
Mini Jumbo and Jumbo Plus
1 1 1 1 On/off switch. The machine is ready for use when the switch LED lights up.
Turn the switch OFF if the machine is not in use.
2 2
The desired vacuum can be adjusted with this knob. The higher the setting,
the longer the vacuum time. Begin with the knob set at a vacuum time of
5. The vacuum time is, among other things, dependent upon the amount
of air that has to be suctioned off. For example, when the insert plates are
removed from the vacuum chamber, there will be a volume increase,
which requires a longer vacuum time. You can test if the vacuum time has
been correctly adjusted: close the lid and watch the vacuum meter. When
the meter has reached its maximum value the machine should continue
vacuuming for 10 more seconds. If it doesn't, the vacuum time needs to be
adjusted.
3 3
A red LED lights up when the machine is vacuuming.
4 4
The vacuum stop button can be used to interrupt the vacuuming process.
This is useful when vacuuming soups or sauces.
5 5
After the vacuuming of the product, the vacuum bag is sealed. This is done
by the sealing beam that has a sealing wire attached to it which heats up
to seal the vacuum bag. The SEAL TIME can be adjusted with the seal
knob. The longer the sealing time, the longer the sealing process. The
optimal value must be decided with a few sample trials.
6 6
LED lights up during sealing.
7 7
The vacuum meter indicates the vacuum percentage.
Vacuum meter position
0
0.2
0.4
0.6
0.8
-1.0
When vacuuming the vacuum meter will rise. When letting air in the
machine again the vacuum meter will return to its starting position.
5 5
3 3
4 4
01 / 01 /2000
in %
0
20
40
60
80
99
6 6
7 7
0,6
0,4
0,8
0,2
bar
-1 0
