4-way Air Discharge Cassette Type
„ Anschluss des
Ablaufrohres
• Schließen Sie an das Anschlussstück des
flexiblen Schlauches ein weiteres
Anschlussstück (nicht im Lieferumfang) an.
• Daran schließen Sie ein Ablaufrohr (nicht im
Lieferumfang) an.
VORAUSSETZUNGEN
• Um Wasserleckagen zu vermeiden, verkleben
Sie die PVC-Rohre mit einem PVC-Kleber.
• Es dauert einige Zeit, bis der Kleber
ausgehärtet ist (siehe Anweisungen des
Kleberherstellers). Achten Sie darauf, dass
während dieser Zeit keine Kräfte auf die
Anschlüsse ausgeübt werden.

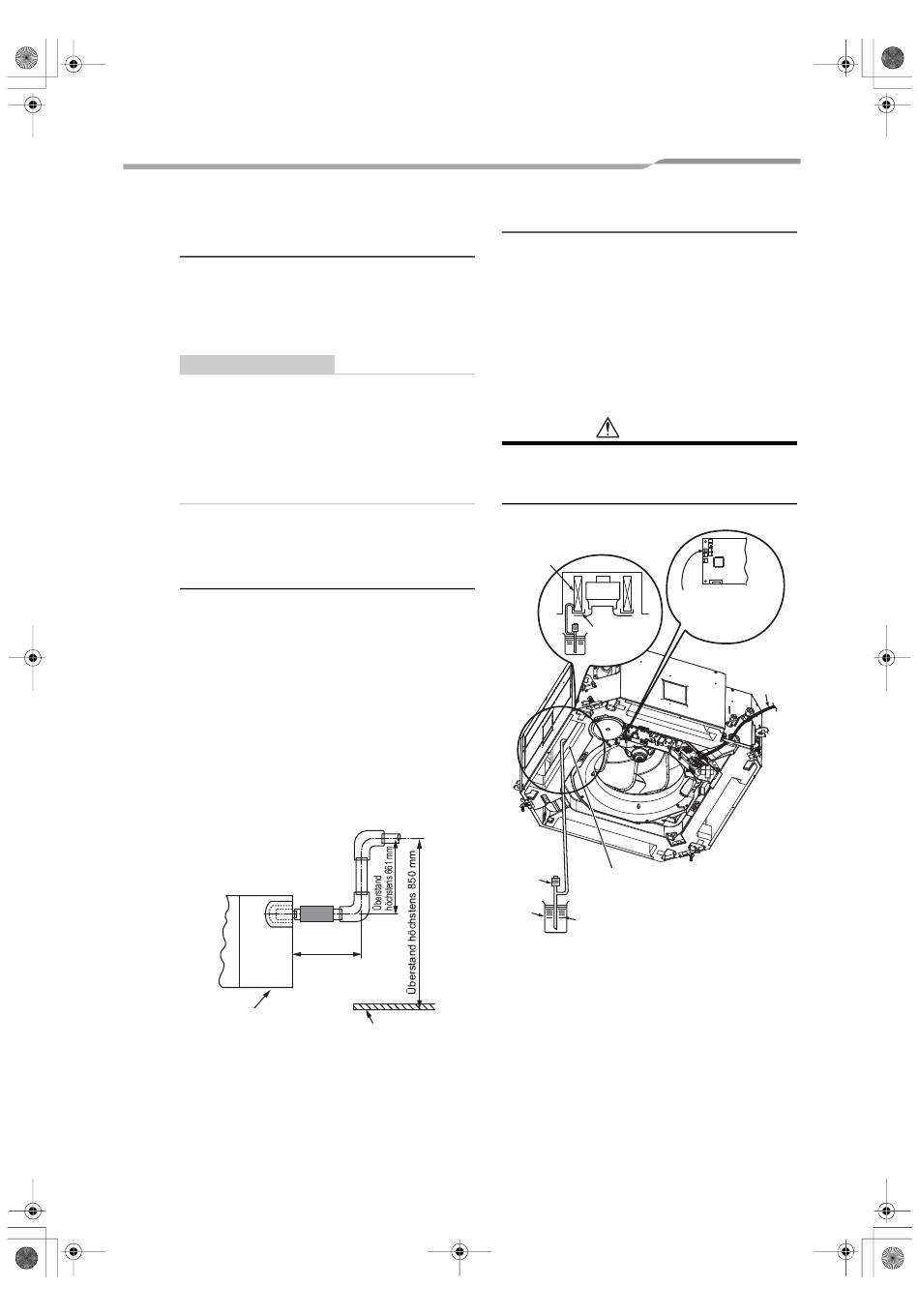

„ Kondenswasserablauf
nach oben
Wenn eine Verlegung mit Gefälle nicht möglich
ist, kann die Leitung ebenfalls nach oben verlegt
werden.
• Die Höhe des Ablaufrohres ab
Deckenunterseite darf 850 mm nicht
übersteigen.
• Führen Sie das Ablaufrohr max. 300 mm von
der Inneneinheit heraus und verlegen es dann
nach oben.
• Beginnen Sie dann am Ende dieser Steigung
sofort mit dem Gefälle.
• Die Leitung muss nach der Steigung mit einem
Gefälle verlegt werden.
Inneneinheit
13-DE
300 mm
bzw.
weniger
Deckenunterseite
– 89 –
„ Ablauf überprüfen
Testen Sie, ob das Wasser problemlos abläuft
und die Rohre an den Anschlüssen keine
Leckstellen aufweisen.
Führen Sie diesen Test auch im Heizbetrieb
durch.
Ehe Sie den Deckenrahmen wieder schließen,
füllen Sie mit einem Schlauch oder einem Gefäß
1,5 bis 2,0 Liter Wasser in den Ablauf.
Füllen Sie das Wasser vorsichtig ein, so dass es
nicht auf den Motor der Absaugpumpe gelangt.
VORSICHT
Wasser so vorsichtig eingießen, dass es nicht im
Inneren des Gerätes Fehlfunktionen durch Spritzer
auslösen kann.
Wärme-
tauscher
Ablaufbecken
Pumpe zur
Wasserbe-
Schlauch zwischen Wärmetauscher
füllung
und Ablaufbecken einführen, danach
den Schlauch nach unten führen.
Behälter
Wasser (1,5 - 2 Liter)
• Führen Sie nach Fertigstellung der
Elektroarbeiten den Wassertest in der
Betriebsart COOL aus.
• Wurden die Elektroarbeiten noch nicht
abgeschlossen, ziehen Sie vor dem Test den
Stecker (CN34: rot) des Schwimmerschalters
im Schaltkasten und prüfen Sie den
Wasserablauf, indem Sie Netzspannung
(220-240 V) an die Kontakte ➀ und ➁ anlegen.
Hierdurch schaltet sich die Absaugpumpe ein.
• Achten Sie während des Wasserablauftests auf
die Pumpengeräusche.
(Die Pumpe arbeitet normal, wenn erst ein
Installation Manual
Schwimmschalter
(3P) (CN34: rot)
Anschluss-
leitung
