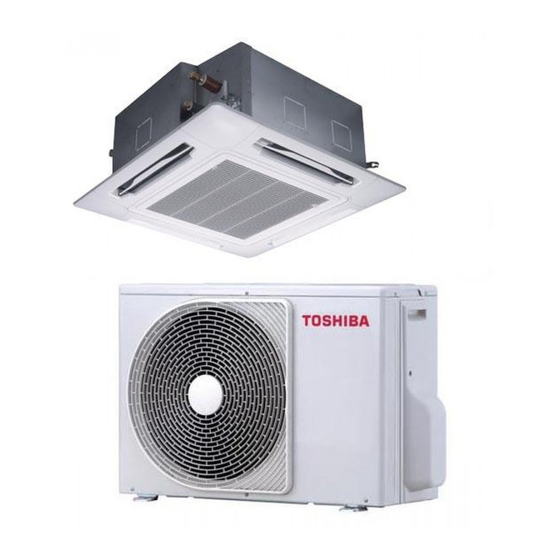

Toshiba RAV-SM404MUT-E Bedienungsanleitung
Raumgeraet
Vorschau ausblenden
Andere Handbücher für RAV-SM404MUT-E:
- Installationshandbuch (24 Seiten) ,
- Anleitung (44 Seiten) ,
- Installationsanleitung (288 Seiten)
Verwandte Anleitungen für Toshiba RAV-SM404MUT-E
Inhaltszusammenfassung für Toshiba RAV-SM404MUT-E
- Seite 1 KLIMAGERÄT (SPLIT-TYP) Bedienungsanleitung Raumgerät Modellname: 4-Wege-Kompakttyp RAV-SM404MUT-E RAV-SM454MUT-E RAV-SM564MUT-E Deutsch Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
• Der Kundendienstfachmann, dem es erlaubt ist, Arbeiten in der Höhe auszuführen, ist im Zusammenhang mit Arbeiten in der Höhe an Klimageräten der Toshiba Carrier Corporation geschult oder wurde in diesem Zusammenhang von einer geschulten Person oder geschulten Personen unterwiesen und verfügt aufgrund dessen über gründliche Kenntnisse, die ihn zur Ausführung dieser Arbeiten befähigen. -
Seite 3: Vorsichtsmaßnahmen Für Die Sicherheit
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp Vorsichtsmaßnahmen für die Sicherheit Warnhinweise am Klimagerät Der Hersteller übernimmt keinerlei Haftung für durch Nichtbeachtung der Beschreibungen in diesem Handbuch entstandene Warnanzeige Beschreibung Schäden. WARNING WARNUNG WARNUNG ELECTRICAL SHOCK HAZARD Allgemeines GEFAHR EINES ELEKTRISCHEN SCHLAGS Disconnect all remote Trennen Sie alle fernen Stromversorgungsquellen vom Netz, bevor Sie •... - Seite 4 Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp – 3 – • Das Besteigen einer Erhöhung, die höher als 50 cm ist, zum Zweck der Reinigung des Innengerätfilters fällt unter so VORSICHT genannte „Arbeiten in der Höhe“. Wegen der Sturzgefahr bei Arbeiten in der Höhe soll auch diese Arbeit besser vom Fachmann durchgeführt werden.
-
Seite 5: Teilbezeichnungen
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp Teilbezeichnungen Informationen zum Transport, zur Handhabung und Lagerung des Kartons Raumgerät Beispiele für Hinweise auf dem Karton Horizontale Lamelle/ Symbol Beschreibung Symbol Beschreibung Vertikales Gitter/ Luftauslass Die Richtung des Luftauslasses kann geändert werden. Vor Nässe schützen Nicht fallen lassen Luftfiltergrill Über diesen wird Luft... -
Seite 6: Kabelgebundene Fernbedienung
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp – 5 – Kabelgebundene Fernbedienung Mit dieser Fernbedienung können bis zu 8 Innengeräte gesteuert werden. Anzeigenfeld Die Abbildung der Anzeige unten zeigt alle Symbole. Im Gerätebetrieb werden nur die hierfür relevanten Symbole angezeigt. • Wenn Sie den Schutzschalter das erste Mal einschalten, blinkt im Anzeigefeld der Anzeigenfeld Fernbedienung •... -
Seite 7: Bedienfeld
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp Richtige Handhabung Bedienfeld Drücken Sie zur Ausführung einer Funktion die betreffende Taste. Wenn die Klimaanlage zum ersten Mal verwendet wird oder die Einstellungen geändert wurden, befolgen Sie die Die Steuerung speichert Befehle, so dass nach der anfänglichen Programmierung keine weiteren •... -
Seite 8: Timer-Betrieb
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp – 7 – Timer-Betrieb HINWEIS Automatische Umschaltung • Es stehen drei Timer-Betriebsarten zur Verfügung: (Einstellung bis zu 168 Stunden möglich.) • Im Auto-Modus wählt das Gerät die Betriebsart (Kühlen, Heizen oder nur Ventilator) abhängig von der vom Benutzer OFF-Timerfunktion : Das Gerät stoppt zur eingestellten Zeit. -
Seite 9: Anpassung Der Windrichtung
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp Anpassung der Windrichtung Passen Sie die Lamellen an, um eine optimale Kühlungs- und Heizleistung zu erzielen (passen Sie diese an die Windrichtung an). Kalte Luft steigt ab, und warme Luft steigt auf. Um einen Raum zu heizen, neigen Sie die Taste für die Geräteauswahl Lamellen abwärts;... -
Seite 10: Energiesparbetrieb
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp – 9 – Energiesparbetrieb Anzeige bei Stopp des Schwenkvorgangs Im Energiesparbetrieb wird der Maximalstrom für die vom Gerät zu erbringende Heiz- und Kühlleistung begrenzt. Drücken Sie während des Betriebs die -Taste. Ventilator/Heizmodus Kühlung/Trocknung Betrieb Betrieb • Das Klimagerät schaltet in den Energiesparmodus. •... -
Seite 11: Selbstreinigungsbetrieb
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp Selbstreinigungsbetrieb Drücken Sie die TIME -Tasten, um die Einstellungen für den Energiesparbetrieb zu ändern. • Bei jeder Tastenbetätigung ändert sich der Energiesparfaktor im Bereich von 100 % bis 50 % um jeweils 1 %. • Die Werkseinstellung beträgt 75 %. Mit dieser Funktion wird das Innere des Raumgeräts mittels des Ventilatorbetriebs getrocknet, nachdem der Kühlungs-, Trocknungs- oder Auto (Kühlungs)-Modus ausgeführt wurde, um das Raumgerät sauber zu halten. -
Seite 12: Wartung
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp – 11 – Wartung Regelmäßig überprüfen • Wenn das Gerät längere Zeit verwendet wird, können Teile verschleißen und Fehlfunktionen oder je nach Wärme, Feuchtigkeit oder Staubbildung einen schlechten Abfluss von entfeuchtetem Wasser verursachen. WARNUNG • Neben der regelmäßigen Wartung wird empfohlen, das Gerät von dem Fachhändler, von dem Sie es erworben haben, überprüfen und warten zu lassen. -
Seite 13: Fehlersuche
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp Fehlersuche Bestätigung und Prüfung Aufruf des Fehlerspeichers Tritt ein Fehler auf, erscheint in der Anzeige der Tritt ein Fehler auf, kann der Fehlerspeicher wie im Überprüfen Sie die nachfolgend beschriebenen Punkte, bevor Sie eine Reparatur anfordern. Fernbedienung ein entsprechender Fehlercode und die UNIT Folgenden beschrieben aufgerufen werden. -
Seite 14: Betrieb Und Leistung
Bedienungsanleitung Bedienungsanleitung 4-Wege-Kompakttyp 4-Wege-Kompakttyp – 13 – Betrieb und Leistung Installation ▼ Vor dem Start überprüfen ▼ Schutzeinrichtung Installieren Sie das Klimagerät nicht an folgenden Orten • Überprüfen Sie, ob das Erdungskabel durchschnitten oder • Stoppen Sie den Betrieb, wenn die Klimaanlage überlastet abgetrennt wurde. -
Seite 15: Spezifikationen
Heizen (Deckenblende) RAV-SM404MUT-E 16(3) Bevollmächtigter/ Nick Ball RAV-SM454MUT-E 16(3) Besitzer der Toshiba EMEA Engineering Director technischen Unterlagen Toshiba Carrier UK Ltd. RAV-SM564MUT-E 16(3) (TCF): * Unter 70 dBA Porsham Close, Belliver Industrial Estate, PLYMOUTH, Devon, PL6 7DB. United Kingdom (Großbritannien) Erklärt hiermit, dass das folgende Gerät:... - Seite 16 (Name des Herstellers) TOSHIBA CARRIER CORPORATION 336 Tadehara, Fuji-shi, Shizuoka-ken (Adresse, Stadt, Land) 416-8521 Japan (Name des Importeurs/Vertreibers in der EU) Toshiba Carrier UK Ltd. Porsham Close, Belliver Industrial Estate, PLYMOUTH, (Adresse, Stadt, Land) Devon, PL6 7DB. United Kingdom (Großbritannien)
