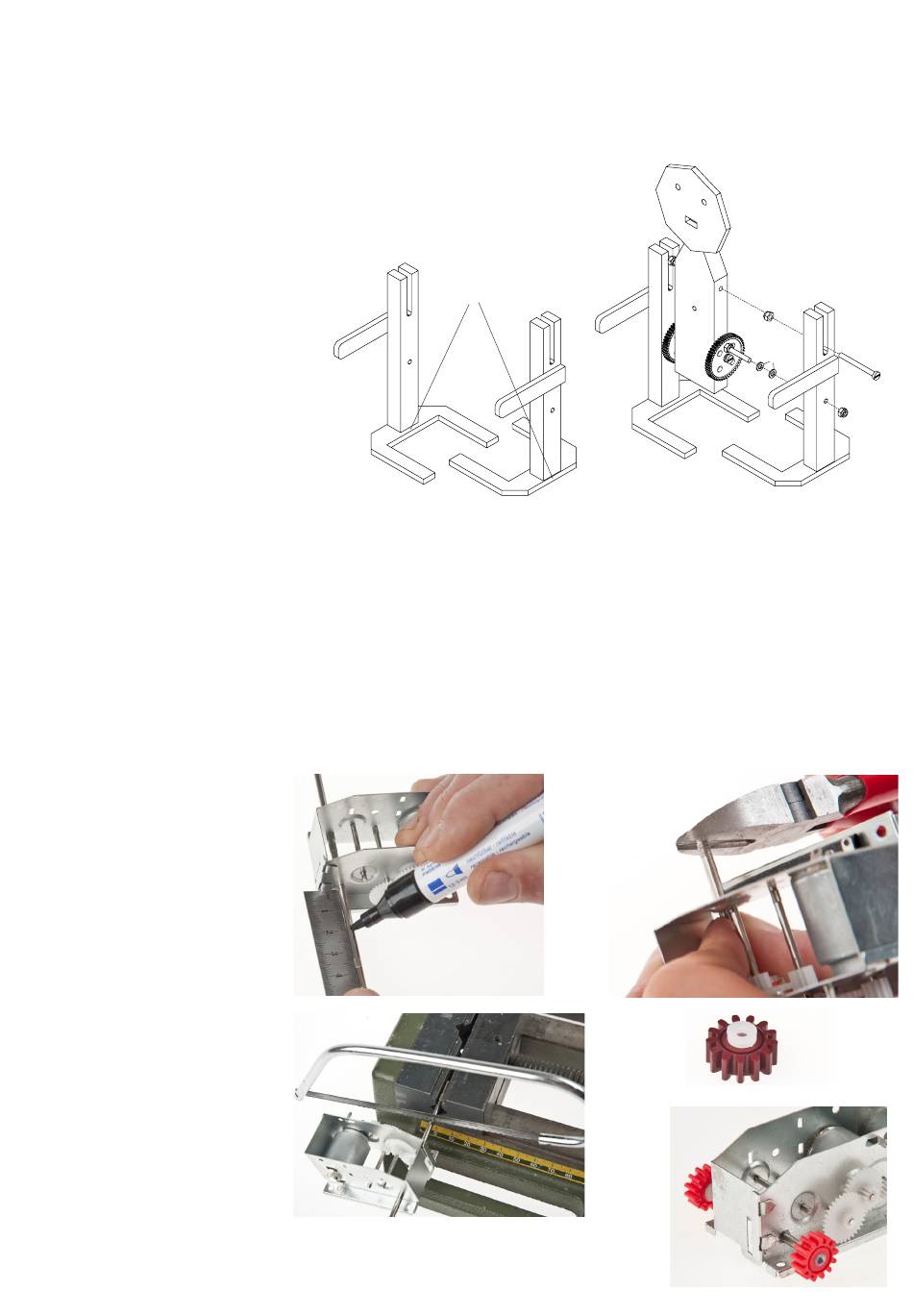

6. Die Arme wie abgebildet (Abb. 4) unter der oberen Öffnung an den Beinen festleimen. Die Füße mit der Senkung nach unten
unter die Beine mittig anleimen und Leim gut trocknen lassen. Das zweite Teil spiegelverkehrt zum Ersten verleimen.
Füße mit je einer Schraube (9) fixieren.
Von beiden Seiten durch die obere Öffnung in den Beinen eine Schraube (10)
einstecken und mit jeweils einer Stoppmutter (12) so am Bein befestigen, dass
die Schraube spielfrei und leicht beweglich in der Öffnung gleitet!
Auf die beiden Schrauben (10) an den
Zahnrädern (15) von beiden Seiten 2
Unterlegscheiben (13) aufstecken. Die
Beine wie abgebildet auf die Schrauben
(11) aufstecken und von aussen mit
jeweils einer Stoppmutter (12) fixieren.
Gleichzeitig die oberen Schrauben (10)
der Beine in der oberen Seitenbohrung
im Korpus einschrauben. (Gewinde
schneidet sich hierbei von selbst!)
Hinweis:
Nach der Montage die Beine durch Drehen der Zahnräder bewegen. Dabei die Zahnräder um 180° versetzt anbringen (An-
triebsschraube auf einer Seite oben und auf der anderen Seite unten). Dreht man nun beide Zahnräder gleichmäßig in die
gleiche Richtung, kann man die Funktion der Mechanik überprüfen. Die Beine müssen leicht beweglich sein und dürfen sich
während der Bewegung nicht berühren. Trifft dies nicht zu muß die Mechanik noch einmal überprüft werden.
7. An der Achse des Getriebemotors (3) beidseitig 20mm vom Gehäuse aus abmessen und mit einem wasserfesten Stift
markieren (Abb.: 5) . Ein Achsende in einen Maschinenschraubstock einspannen und die Achse an der markierten Stelle mit
einer Metallbügelsäge mit Metallsägeblatt kürzen. Sägeschnitte mit einer Werkstattfeile sauber entgraten. (s. Abb. 6). Ebenso
mit der anderen Seite verfahren.
Mit einem Seitenschneider auf
einer Länge von ca. 8mm Ein-
kerbungen versetzt anbringen,
damit das Zahnrad fest auf der
Welle sitzt. (s. Abb.7)
In die beiden kleinen Zahnräder
(14) jeweils ein Reduzierstück
(15) mit Sekundenkleber einkle-
ben.(Abb. 8)
Etwas Sekundenkleber in das
Reduzierstück geben und die
Zahnräder wie abgebildet auf
der Achse (Einkerbungen) fest-
kleben. (Abb.9)
D111666#2
BAUANLEITUNG
Hinweis:
Die angesenkten Boh-
rungen zeigen nach
unten!
Arm
Bein
Fuß
Abb. 5
Abb. 6
Abb. 4
12
13
Abb. 7
Abb. 8
Abb. 9
10
12
3
