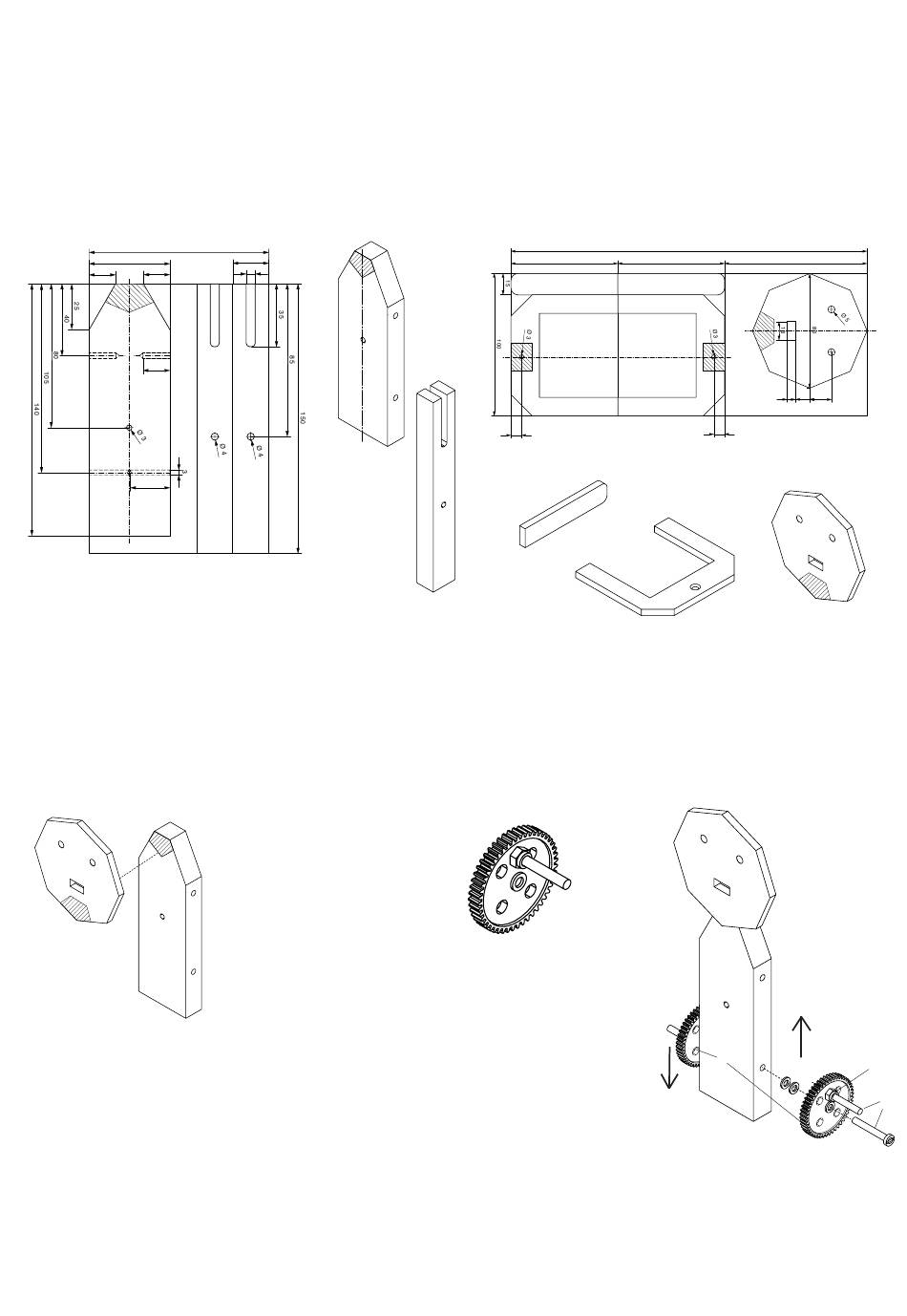

1. Den Korpus und die Beine nach Schablone (Seite 5) auf das Sperrholz (1) übertragen, aussägen und Sägeschnitte säubern. Zum
Bohren der seitlichen Löcher die Korpusteile in einen Maschinenschraubstock einspannen und 15/20 mm tief bohren. Darauf
achten, dass die Bohrungen genau gegenüber liegen, da sonst der Roboter am Ende nicht richtig läuft!
Den Kopf, die Arme und die Füße nach Schablone (Seite 7) auf die Sperrholzplatte (2) übertragen und aussägen. Sägekanten
säubern. Füße nach Schablone ø3mm bohren und ca. 2mm tief ansenken.
45
15
15
15
22
Aufbau:
2. Den Kopf wie in Abbildung 1
gezeigt auf den Korpus auflei-
men. (Leimfläche gestrichelt!)
Abb. 1
3
5. Nun die beiden Zahnräder (15) wie abgebildet mit jeweis einer Schraube (11) von
vorne sowie 2 Unterlegscheiben (13) in die dafür vorgesehenen Bohrungen im
Korpus (unten) aufschrauben. (siehe Abb. 3) Die Schraube so anziehen, dass das
Zahnrad spielfrei und leicht drehen kann.
2
BAUANLEITUNG
100
20
5
3. Die beiden Zahräder (15)
wie in der Schablone Seite
5 gezeigt ø4mm bohren.
(Abb.2)
Abb. 2
75
8
4. Jeweils eine Schraube (11) in die 4mm-Bohrung im
Zahnrad einstecken und von vorne mit jeweils einer
Stoppmutter (12) befestigen.
äußere Schraube
zeigt nach unten
Hinweis:
Das Gewinde für die Schraube
schneidet sich beim Eindrehen
von selbst!
250
75
100
6
10
15
8
Abb. 3
äußere Schraube
zeigt nach oben
15
13
D111666#1
12
11
