- Seite 1 Parameterliste SOLPLUS 25 - 55 Parameterliste SP25-55 Firmware 2.64 2012-11 Version: A7, Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbemerkung........................4 Abkürzungsverzeichnis....................4 Parameter nach Nummer sortiert.................. 6 Parameter nach Menü-Stelle Display sortiert ............15 Blindleistung ......................15 Datenlogger ......................15 Ertragskontrolle...................... 16 Eigenverbrauchssteuerung .................. 17 Gerätekonfiguration....................18 Grundmenü......................19 Istwerte / Ausgang....................19 Istwerte / Anlagenüberwachung................20 Istwerte / Eingang.................... -
Seite 4: Vorbemerkung

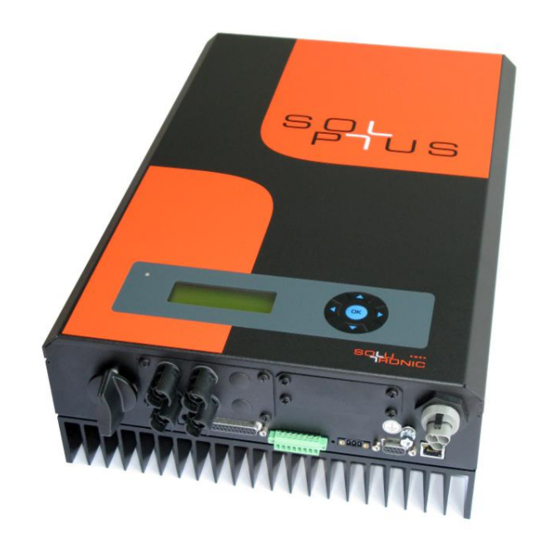

1 Vorbemerkung Diese Zusammenstellung bietet einen Überblick über alle in den Solutronic Wechselrichter SOLPLUS 25 - 55 enthaltenen Parametern. Sie dient als immer wieder aktualisierter Anhang zu dem Benutzerhandbuch und Servicehandbuch für die SOLPLUS Wechselrichter. Hier finden sich auch Details zu Bedienung und Funktion der einzelnen Parameter 2 Abkürzungsverzeichnis... - Seite 5 Abkürzungsverzeichnis • LRED = Leistungsreduktion • OP Optionen • OP\DI = Optionen / De-Icing • OP\GD Optionen / Großdisplay • OP\GE Optionen / Grundeinstellungen • PW3KF PW3 Konfiguration • SENKF Konfiguration Sensoren • SI Sicherheit • SI\ENS Sicherheit / ENS •...
-
Seite 6: Parameter Nach Nummer Sortiert
Parameter nach Nummer sortiert 3 Parameter nach Nummer sortiert Netzspannung Aktueller Wert der Netzspannung IST\AG 65535V Gleichspannung Spannung, die der PV-Generator liefert IST\EIN 65535V Netzstrom Ins Netz eingespeister Strom IST\AG 655,35A Strom DC Strom des PV-Generators IST\EIN 655,35A Leistung AC Aktuell ins Netz eingespeiste Leistung IST\AG 65535W... - Seite 7 Parameter nach Nummer sortiert Digitaleingang 2 Frei benutzbarer Digitaleingang-Nr. 2 IST\SEN 65535 Fehlerstromsprung DC Max Ein Fehlerstromsprung am PV-Generator oberhalb dieses Wertes führt zu 0.030A einer Störabschaltung Fehlerstrom DC Anteil des gemessenen Fehlerstroms am PV-Generator (3 IST\WR Nachkommastellen) Fehlerstrom AC Max Ein Fehlerstromanteil netzseitig oberhalb dieses Wertes führt zu einer 0.30A Störabschaltung...
- Seite 8 Parameter nach Nummer sortiert Build Datum Erzeugungsdatum der Firmware 99999999 BM-Zähler Leistungsreduktion Betriebsminuten-Zähler Leistungsreduktion IST\EÜ 0min 0min 4294967295 Leistungsreduktion Leistungsreduktion über Interface, nicht speicherbar LRED 100% Einschalt Hindernis Hindernisgrund für das Einschalten IST\WR 65535 Adresse SPP SPP-Adresse des Geräts KO\GE, 65535 Sekunde Aktuelle Zeit...
- Seite 9 Parameter nach Nummer sortiert Funktion Externe Warnung Externe Signale können in die Warnfunktion eingebunden werden ÜW S0-Zähler Puls pro kWh Impulse des externen Energiezählers po kWh 2000 20000 S0-Zähler Puls Eingegangene Impulse IST\EÜ 4294967295 Takt Datenlogger Zeitabstand in dem der Datenlogger Daten abruft 5min 1min 60min...
- Seite 10 Parameter nach Nummer sortiert Adresse 9 RS485 Adresse des 9. Slaves des Datenverbundes KO\485 65535 Adresse 10 RS485 Adresse des 10. Slaves des Datenverbundes KO\485 65535 Adresse 11 RS485 Adresse des 11. Slaves des Datenverbundes KO\485 65535 Adresse 12 RS485 Adresse des 12.
- Seite 11 Parameter nach Nummer sortiert Temperatur LM35 Temperatur des angeschlossenen Temperaturfühlers Typ LM35 mit ° C IST\SEN 0° C 65535° C Offsetzkompensation Typ Modultemperaturfühler Typ des Modultemperaturfühlers SENKF Typ Umgebungstemperaturfühler Typ des externen Temperaturfühlers SENKF Typ Einstrahlungssensor Typ des Einstrahlungsfühlers SENKF Modul Wirkungsgrad Angabe des Modulwirkungsgrades 14.1%...
- Seite 12 File Lese Index Kommunikationsparameter SPP 4294967295 COM1 Protokollart 0 = Ascii-Protokoll (Hyperterminal); 1 = Solutronic-Protokoll; 2 = Debug-nicht KO\GE benutze; 3 = Ascii-Protokoll über Modem; 4 = Solutronic-Protokoll über Modem; 5 = Großdisplay Rico; 6 = Großdisplay Schneider (auf Anfrage), 7 = Ascii-Protokoll über GSM-Modem...
- Seite 13 Parameter nach Nummer sortiert Ertragsabweichung Wert wird für die Ertragskontrolle verwendet. Jeder Tages-Ertrag (auch der kWh/kW- 0kWh/kW 65,535kWh/k Sensor-Ertrag) wird auf die installierte DC-Nennleistung bezogen. Die DC-peak 0.500kWh/k -DC-peak W-DC-peak Ertragskontrolle erzeugt eine Warnung bei Abweichungen größer als dieser W-DC-peak Wert.
- Seite 14 Parameter nach Nummer sortiert CoP Firmwarerelease Coprozessor-Firmwarerelease IST\WR, 655355 PLIMA1 Einschaltschwelle Leistung Relais1 EVST 999999W PLIMB1 Ausschaltschwelle Leistung Relais1 EVST 999999W PLIMA2 Einschaltschwelle Leistung Relais2 EVST 999999W PLIMB2 Ausschaltschwelle Leistung Relais2 EVST 999999W TEIN1 Einschaltdauer Relais1 EVST 0min 0min 999min TEIN2 Einschaltdauer Relais2 EVST...
-
Seite 15: Parameter Nach Menü-Stelle Display Sortiert
Parameter nach Menü-Stelle Display sortiert 4 Parameter nach Menü-Stelle Display sortiert 4.1 Blindleistung Blindleistung Sollwert Sollwert für die Blindleistung des Geräts 0var -3000var 3000var Betriebsart Blindstrom Betriebsart Blindstrom UAC Schwelle 1 Netzspannung an der Schwelle 1 210V 150V 300V UAC Schwelle 2 Netzspannung an der Schwelle 2 220V 150V... -
Seite 16: Ertragskontrolle
Parameter nach Menü-Stelle Display sortiert 4.3 Ertragskontrolle Vergütung Euro pro kWh Derzeit gültige Rückvergütung pro kW/h für ins Netz eingespeiste Energie €/kWh 0.287€/kWh 0€/kWh 6,5535€/kWh Modul Wirkungsgrad Angabe des Modulwirkungsgrades 14.1% Modul Fläche Angabe der Fläche des PV-Generators m² 36.4m² 0m²... -
Seite 17: Eigenverbrauchssteuerung
Parameter nach Menü-Stelle Display sortiert 4.4 Eigenverbrauchssteuerung Relais 1 Funktion Relais 1 Funktion Relais 2 Funktion Relais 2 Funktion Digitalausgang 1 Funktion des digitalen Ausgangs 1 Digitalausgang 2 Funktion des digitalen Ausgangs 2 Funktion analoger Ausgang 1 Funktionsauswahl für analogen Ausgang Funktion analoger Ausgang 2 Funktionsauswahl für analogen Ausgang Divisor analoger Ausgang 1... -
Seite 18: Gerätekonfiguration
Parameter nach Menü-Stelle Display sortiert 4.5 Gerätekonfiguration IAC Max Ein Netzstrom oberhalb dieses Wertes führt zu einer Störabschaltung 22.00A 0,5A UDC Max Einschalt Obere Einschaltschwelle UDC 65535V UDC Max Eine Spannung des PV-Generators oberhalb dieses Wertes führt zu einer 850V 450V 850V Störabschaltung... -
Seite 19: Grundmenü
Parameter nach Menü-Stelle Display sortiert 4.6 Grundmenü Energie Tag Am Tag bisher ins Netz eingespeiste Energie 0kWh 0kWh 99,999kWh Energie gesamt Insgesamt bisher eingespeiste Energie 0kWh 4294967295k Eurobetrag heute Energieleistung des Tages, umgerechnet in Euro € 0€ 0€ 4,294967E+0 7€ Eurobetrag gesamt Gesamtleistung bisher, umgerechnet in Euro €... -
Seite 20: Istwerte / Anlagenüberwachung
Parameter nach Menü-Stelle Display sortiert 4.8 Istwerte / Anlagenüberwachung CO2-Ersparnis Gesamt CO2-Ersparnis der gesamten Anlage 4294967295k Energie gesamt Anlage Produzierte Energie der gesamten Anlage 0kWh 0kWh 4294967295k Leistung AC Anlage AC-Leistung der gesamten Anlage 4294967295 Energie heute Anlage Wert der gesamten Anlage eines Datenverbundes bzw. eines 4294967295 Wechselrichters 4.9 Istwerte / Eingang... -
Seite 21: Istwerte / Ertragsüberwachung
Parameter nach Menü-Stelle Display sortiert 4.10 Istwerte / Ertragsüberwachung Energie Tag Am Tag bisher ins Netz eingespeiste Energie 0kWh 0kWh 99,999kWh Energie Woche In der Woche bisher ins Netz eingespeiste Energie, ab Montag bis heute 0kWh 0kWh 999kWh Energie Monat Im Monat bisher ins Netz eingespeiste Energie 0kWh 0kWh... -
Seite 22: Istwerte / Sensorik
Parameter nach Menü-Stelle Display sortiert 4.11 Istwerte / Sensorik Temperatur PV-Modul Temperatur des Moduls, gemessen mit Temperaturfühler ° C 0° C 65535° C Temperaturfühler extern Temperatur des externen Temperaturfühlers ° C 0° C 65535° C Einstrahlungsfühler Sonneneinstrahlung, gemessen mit Einstrahlungsfühler W/m²... -
Seite 23: Kommunikation / Rs 485
Parameter nach Menü-Stelle Display sortiert 4.13 Kommunikation / RS 485 RS485 Master Wert = 1: Dieser Wechselrichter ist der Daten-Master innerhalb eines Master- Slave-Datenverbundes Adresse 1 RS485 Adresse des 1. Slaves des Datenverbundes 65535 Adresse 2 RS485 Adresse des 2. Slaves des Datenverbundes 65535 Adresse 3 RS485 Adresse des 3. -
Seite 24: Kommunikation / Grundeinstellungen
RS485 Adresse für SOLARLOG (ProLog) COM1 Protokollart 0 = Ascii-Protokoll (Hyperterminal); 1 = Solutronic-Protokoll; 2 = Debug-nicht benutze; 3 = Ascii-Protokoll über Modem; 4 = Solutronic-Protokoll über Modem; 5 = Großdisplay Rico; 6 = Großdisplay Schneider (auf Anfrage), 7 = Ascii-Protokoll über GSM-Modem... -
Seite 25: Optionen
Parameter nach Menü-Stelle Display sortiert 4.16 Optionen Funktion Signalgeber Zeigt den Status des Signalgebers an S0-Zähler Puls pro kWh Impulse des externen Energiezählers po kWh 2000 20000 Großdisplay Typ Wert = 1: Busadresse des Großdisplays von Rico, Wert = 0: kein Großdisplay 65535 Großdisplay Funktion 1 Bitweise Definition der Anzeige-Positionen des Displays... -
Seite 26: Sicherheit
Parameter nach Menü-Stelle Display sortiert 4.19 Sicherheit Fehlerstromsprung DC Max Ein Fehlerstromsprung am PV-Generator oberhalb dieses Wertes führt zu 0.030A einer Störabschaltung Fehlerstrom AC Max Ein Fehlerstromanteil netzseitig oberhalb dieses Wertes führt zu einer 0.30A Störabschaltung AC DC-Strom Max Grenzwert für den DC-Anteil im Netzstrom 0,80A UAC Max Einschalt Obere Einschaltschwelle UAC... -
Seite 27: Überwachung
Parameter nach Menü-Stelle Display sortiert 4.20 Überwachung Funktion Externe Warnung Externe Signale können in die Warnfunktion eingebunden werden Status Warnung Betriebszustand Warnung 65535 Funktion Externe Störung Einbindung von externen Störungen in den Betrieb des WR Konfiguration Warnung Hier können bitweise die einzelnen Warn-Funktionen ein- oder ausgeschaltet 65535 werden SP25-55_Parameterliste_FW_2.64_A7_DE_2012-11-05... -
Seite 28: Fehlercodes
Fehlercodes 5 Fehlercodes IACL zu positiv Strom in Netzleitung L wurde zu groß. Zu grosse Störungen auf der Netzleitung IACL zu negativ Strom in Netzleitung L wurde zu klein. Zu grosse Störungen auf der Netzleitung IACN zu positiv Strom in Netzleitung N wurde zu groß. Zu grosse Störungen auf der Netzleitung IACN zu negativ Strom in Netzleitung N wurde zu klein. -
Seite 29: Warnungsliste
Warnungszustand Warn: RTC verstellt Die Echtzeituhr wurde verstellt Firmwareupdate Firmwareupdate wurde übertragen I2C Kommunikation Solutronic AG Küferstraße 18 73257 Köngen Telefon: +49 (0) 7024 / 96 128 - 0 +49 (0) 7024 / 96 128 - 50 eMail : info@solutronic.de...
