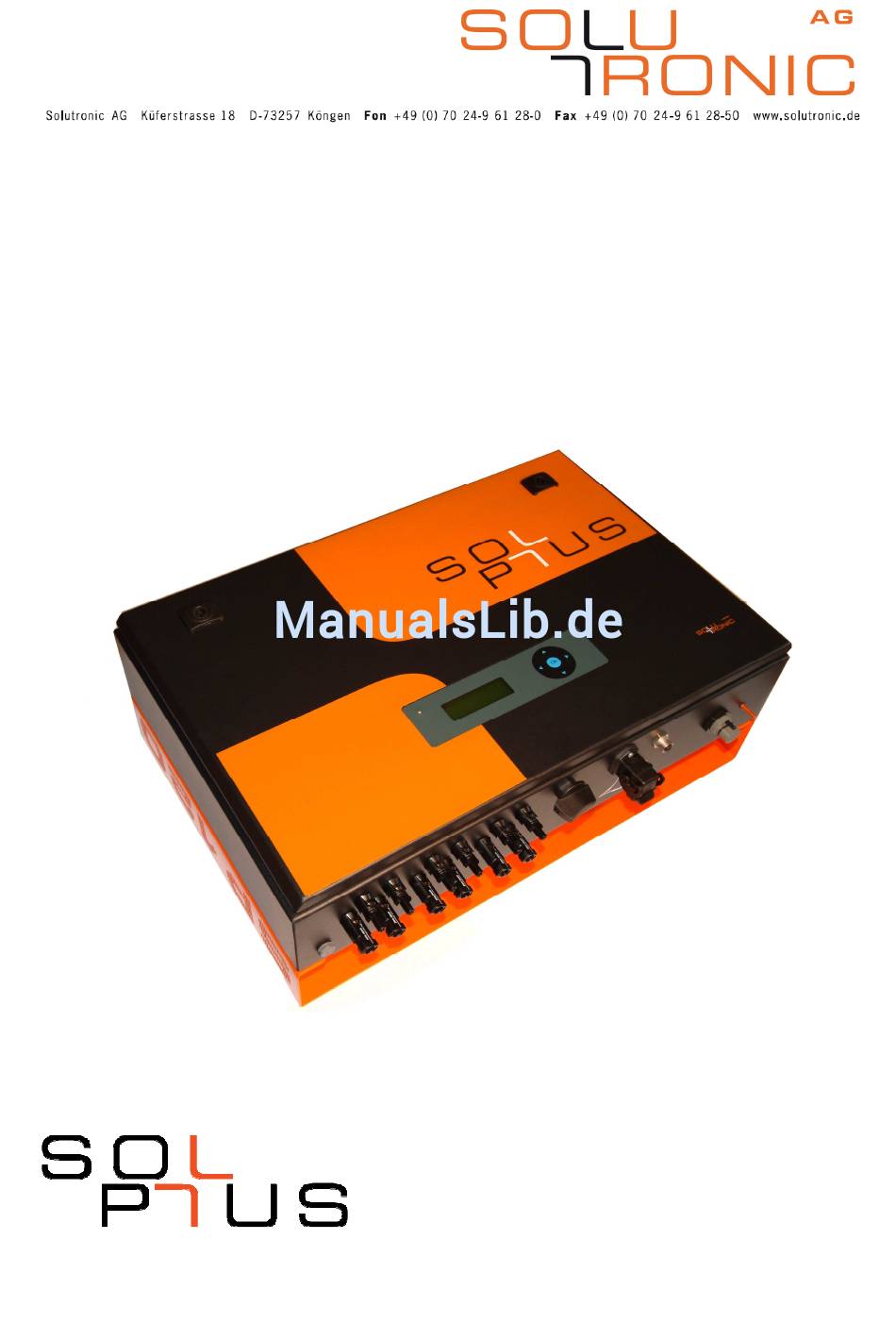

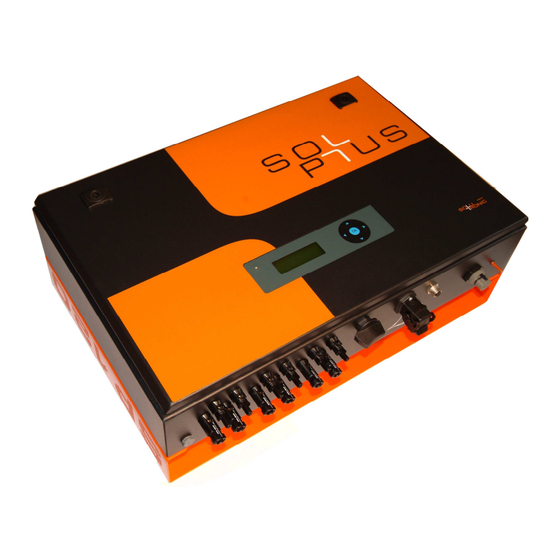

Benutzerhandbuch SOLPLUS 100 - 120 Benutzerhandbuch für SOLPLUS 100 - 120 Firmware: 1.1.23 MS / 2011-03 Version: A9, Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhandbuch SOLPLUS 100 - 120 ....................1 Hinweise zum Benutzerhandbuch....................4 Gültigkeitsbereich ........................4 Weitere Informationen ........................ 4 Abkürzungen ..........................4 Verwendete Symbole ......................... 5 Sicherheit ............................6 Allgemeine Sicherheit......................... 6 Bestimmungsgemäßer Gebrauch ....................6 Sicherheitshinweis........................6 Hinweis bei Nichtbeachtung des Benutzerhandbuches ............. 7 Typenschild .......................... -
Seite 4: Hinweise Zum Benutzerhandbuch
Hinweise zum Benutzerhandbuch 1 Hinweise zum Benutzerhandbuch wir freuen uns, dass Sie sich für den Kauf eines SOLPLUS Solarwechselrichters der Firma Solutronic AG entschieden haben. In der folgenden Dokumentation werden Hinweise für die Bedienung des SOLPLUS Wechselrichters beschrieben. Bewahren Sie dieses Dokument jederzeit zugänglich auf. -
Seite 5: Verwendete Symbole
Tod oder zu einer schweren Körperverletzung führen kann! Gefahr! Gefahr kennzeichnet einen Warnhinweis, dessen Nichtbeachtung akut zum Tod oder schwerer Körperverletzung führt! Hinweis Nützliche Informationen und Hinweise für den optimalen Betrieb des SOLPLUS Wechselrichters. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 5/33... -
Seite 6: Sicherheit
Schlag oder im Extremfall zum Tod führen. Vorsicht! Das Wechselrichtergehäuse kann im Betrieb an der Oberfläche heiß werden. Verletzungsgefahr / Verbrennungsgefahr beim Berühren! Gefahr! Hohe elektrische Spannung durch falschen Anschluss! Lebensgefahr oder Körperverletzung durch elektrischen Schlag. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 6/33... -
Seite 7: Hinweis Bei Nichtbeachtung Des Benutzerhandbuches
Bezeichnung befindet sich auf der rechten Seite des Gehäuses. Dieses Beispiel gilt für SOLPLUS 120, das Typenschild des SOLPLUS 100 ist gleich aufgebaut. Beispiel SP 120 S/N 0938-0001 SP 120 IP 65 MAC: 0021EC050001 Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 7/33... -
Seite 8: Erklärung Der Symbole Auf Dem Typenschild
Gebrauchsanweisung beachten! Waste Electrical and Electronic Equipment (WEEE) Solarwechselrichter dürfen nicht über den Hausmüll entsorgt werden. Bitte senden Sie das Gerät nach Ende der Lebenszeit zu Solutronic zurück. Achtung! Auch nach dem Trennen des Gerätes von der Spannung kann weiterhin Spannung anliegen. Bitte unbedingt die Endladezeit der Kondensatoren abwarten. -
Seite 9: Einleitung
2. Einstellwerte: Hier handelt es sich um Werte, die individuell eingestellt und verändert werden können. Je nach Wertigkeit und Bedeutung der Parameter können diese Ein- stellungen vom Endkunden oder vom Installateur bzw. Energieversorger vorgenommen werden. Zur Sicherheit sind verschiedene Passwortebenen eingerichtet. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 9/33... -
Seite 10: Anschlüsse Des Wechselrichters
AC Netzanschluss X4 DC Freischalter Ethernet X5 Anschlussbelegung X4 Anschlussbelegung X6 und X7 (Buchse am Gerät) (br) + 12 V= (1) (2) RS485 A+ (ws) (sw) RS485 B- (4) (3) Masse (bl) AC-Stecker Beschriftung Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 10/33... -
Seite 11: Schutzart Ip 65
AC: X4 (Typ Wieland RST 25i5 96.051.4554.3) Die Blindkappe ist im Lieferumfang enthalten. M12: X6, X7 (z.B. Phoenix Contact SAC-4P-MS) Die Blindkappe ist im Lieferumfang enthalten. RJ45: X5 (z.B. Ilme, CK 03 CN) Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 11/33... -
Seite 12: Betrieb Des Wechselrichters
Die Leuchtdiode ist zweifarbig und meldet den aktuellen Betriebszustand des Wechselrichters. Auf dem Display wird er dargestellt. Um den Betriebszustand festzustellen, muss der Wechselrichter auf der DC-Seite angeschlossen sein und eine Mindestspannung von ca. 280 V anliegen. Displaybeispiel SOLPLUS 100/120 Leuchtdiode Display Leuchtdiode Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 12/33... - Seite 13 Sie sich mit der angezeigten Warn- / Fehlermeldung auf dem Display an Ihren Installateur. Am Besten werten Sie hierfür alle Daten aus, die der SOLPLUS Wechselrichter liefert: Anzeige des letzten Fehlers, Störspeicher, Datenlogger und Liste aller Parameter. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 13/33...
-
Seite 14: Displaybedienung
Elektronik versorgt wird. • Eine Taste wird gedrückt. Die Hintergrundbeleuchtung des LCD-Displays schaltet sich für 2 Minuten ein, wenn eine Taste gedrückt wird. 10 Minuten nach dem letzten Tastendruck wird das Display ausgeschaltet. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 14/33... -
Seite 15: Bedienung Des Displays
Im Parameter markieren Sie die einzelnen Ziffern. Mit ◄ wählen Sie die Ziffer aus, ändern Sie den Wert der Ziffer. Nach der Eingabe des gewünschten Wertes wird dieser durch bestätigt. Die komplette Displaynavigation finden Sie im Anhang. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 15/33... -
Seite 16: Voreinstellungen Kontrollieren
Parameternummer 65: Echtzeit Wochentag Menü: Wechselrichter Werksseitige Einstellung: aktueller Wochentag Passwort-Ebene: Kunde In Parameter 65 stellen Sie den aktuellen Wochentag ein. Die Werte haben folgende Bedeutung: Sonntag Donnerstag Montag Freitag Dienstag Samstag Mittwoch Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 16/33... -
Seite 17: Sprache Einstellen
7.3 Vergütung einstellen Parameternummer 29: Vergütung Euro pro kWh Menü: Datenlogger Einheit: € Werksseitige Einstellung: 0,430 Auflösung: 0,001 Passwort-Ebene: Kunde Werkseitig ist die Vergütung eingestellt, die zum Auslieferzeitpunkt für Dachinstallationen in Deutschland gültig ist. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 17/33... -
Seite 18: Passwortschutz
Wechselrichters zu gelangen, oder um am PC Parameterwerte ändern zu können. Für den Installateur oder Energieversorger gibt es andere Passwörter, die sicherheitsrelevante Einstellungen ermöglichen. Als Installateur können Sie diese bei Solutronic erfragen. 8.1 Individueller Schutz der Parametrierung des Wechselrichters Um den Wechselrichter vor unbefugter Veränderung schützen zu können, gibt es die Möglichkeit, dem Wechselrichter einen Zugangs-Code zu vergeben. -
Seite 19: Ertragsdaten Ablesen
Dieser Parameter stellt die momentan Gleichspannung der Module der einzelnen Tracker dar. Parameternummer 234, 235, 236: Strom DC 1, 2, 3 Menü: Grundmenü und Ein-/Ausgang Einheit: Ampere Auflösung: 0,01 A Passwort-Ebene: Anzeige Dieser Parameter stellt den momentanen DC-Strom der einzelnen Tracker dar. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 19/33... - Seite 20 Einheit: Stunden Auflösung: 0,1 h Passwort-Ebene: Anzeige In diesem Parameter wird die Zeit dargestellt, die der Wechselrichter am heutigen Tag bereits eingeschaltet ist. Die Zeit startet sobald der Solargenerator ausreichend Spannung liefert. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 20/33...
- Seite 21 Programm. Bei einer Fehlermeldung teilen Sie bitte die Seriennummer Ihrem Installateur mit. Parameternummer 110-113: IP-Adresse des Wechselrichters Menü: Grundmenü / Wechselrichter Einheit: 192.168.0.99 Dieser Parameter stellt die momentane IP-Adresse (ab Werk) dar. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 21/33...
-
Seite 22: Untermenüs
Verfügung, der für 365 Tage den Ertrag speichert. Nach einem Jahr wird der erste alte Eintrag überschrieben. Mit den Tasten ◄ blättern Sie durch die Monate und mit den Tasten blättern Sie durch die Tage. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 22/33... -
Seite 23: Hauptmenü
Parameter und wählen sie mit aus. Im Parameter markieren Sie die einzelnen Ziffern mit ◄. Mit oder können Sie den Wert der Ziffern ändern. Nach der Eingabe des gewünschten Wertes wird dieser durch bestätigt. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 23/33... -
Seite 24: Kommunikationsanschlüsse
Kommunikationsanschlüsse 11 Kommunikationsanschlüsse Ethernet X5 M12 RS485 X6 M12 RS485 X7 Anschlussbelegung X6 und X7 (br) + 12 V= (1) (2) RS485 A+ (ws) (sw) RS485 B- (4) (3) Masse (bl) Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 24/33... -
Seite 25: Kommunikation Mit Mehreren Wechselrichtern Über Master-Slave-Datenverbund
Verwenden Sie deshalb 1:1 Kabel mit M12 – Steckverbindern, die Sie auch als Zubehör über Ihren Installatuer bei Solutronic beziehen können. Wenn Sie die Kabel selber konfektionieren, genügt es, wenn Sie die Klemme 2 (RS485-A), 3 (Masse) und 4 (RS485-B) verbinden, Ein Wechselrichter in der Anlage wird als Master definiert. -
Seite 26: Ethernet Und Webserver
Sollten Sie an der Abfrage Ihres Wechselrichters mit SOLPLUS+ interessiert sein, so laden Sie sich bitte das Programm, die Anleitung zur Installation und zum Gebrauch von SOLPLUS+ von beiliegender CD oder unter www.solutronic.de herunter. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 26/33... -
Seite 27: Datenlogger
Tag „Dateien“ erzeugt, die der Wechselrichter stromausfallsicher speichert. Hinweis Nach Änderung der Konfiguration des Datenloggers sollte der gesamte Datenlogger-Speicher gelöscht werden. Dies geschieht, indem man den Parameter 66: Standardwerte setzen auf den Wert: 70 (Datenlogger löschen) setzt. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 27/33... -
Seite 28: Standardwerte Setzen
Ebene 1 (Kunde) eingestellt worden sein. Setzt man Parameter 66 auf den Wert 70, so werden die aufgezeichneten Werte im Datenlogger gelöscht. Um diese Funktion zu ermöglichen, muss zuvor mindestens Passwort-Ebene 1 (Kunde) eingestellt worden sein. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 28/33... -
Seite 29: Weitere Parameter
Beispiel: Sie wollen ständig, ohne auf eine Taste drücken zu müssen, den Wert des Parameters 8 = Energie Heute auf dem Display sehen. Stellen Sie dazu den Parameter 271 auf den Wert 8. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 29/33... -
Seite 30: Wartung Und Reinigung
14.2 Reinigung des Displays Hinweis Benutzen Sie kein ätzendes, scheuerndes oder gar lösendes Reinigungsmittel. Sollte die Lesbarkeit durch Staub oder Schmutz auf dem Display beeinträchtigt sein, entfernen Sie diesen mit einem feuchten Tuch. Benutzerhandbuch SOLPLUS 100 - 120 A9 2011-03 30/33... -
Seite 31: Display-Navigation Solplus 100 / 120
Parameter abgelesen werden können. Durch nochmaliges Drücken der Pfeiltaste nach links gelangt man in das nächste Menü. Am Ende kommt man wieder ins Grundbild. (Weitere Informationen zur Displaymenüführung finden Sie auf der beiliegenden CD und im Downloadbereich unter www.solutronic.de). Grundbild Istwertemenü... -
Seite 32: Dateien Des Wechselrichters
