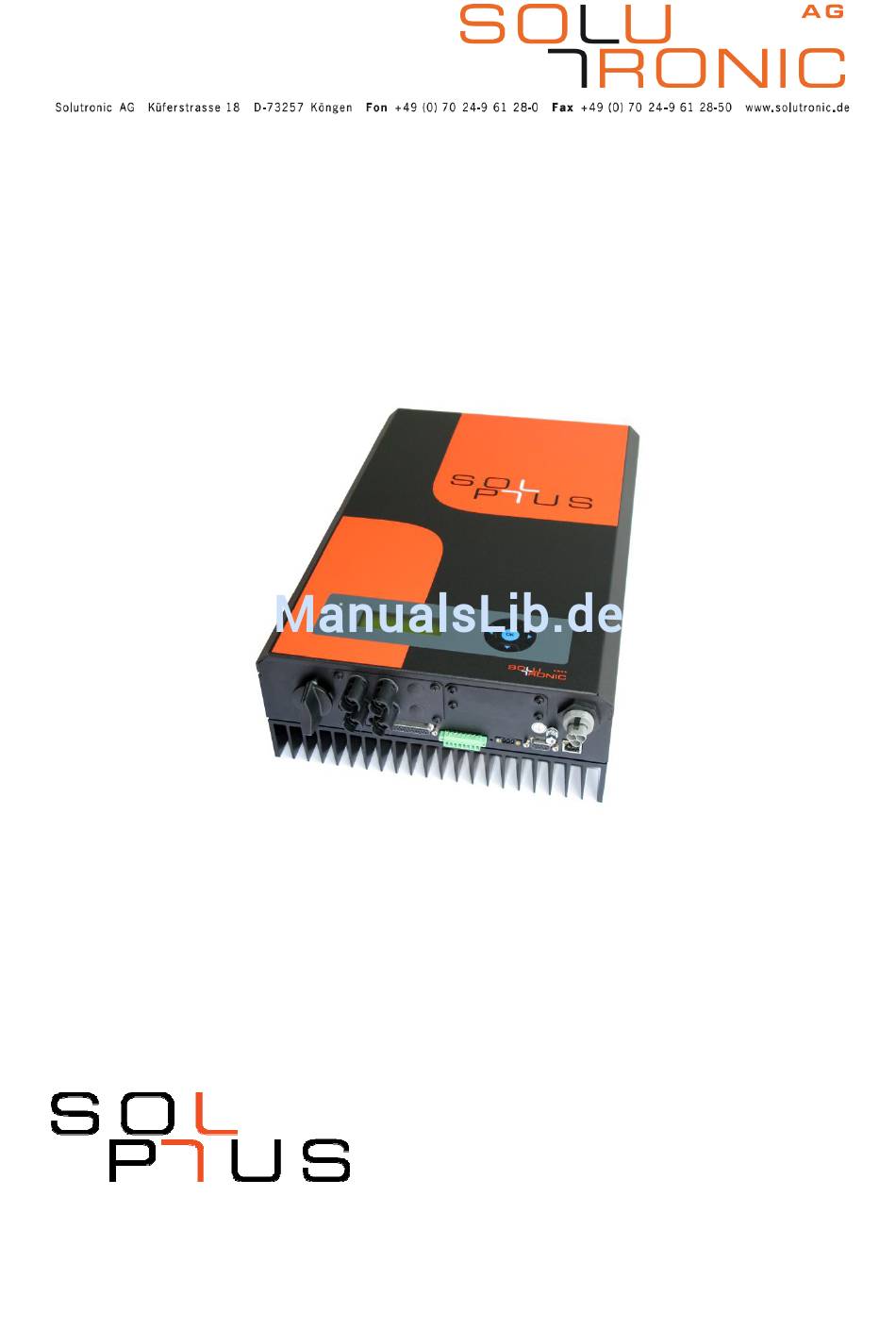

Seite 1: Benutzerhandbuch Solplus 25 - 55
Benutzerhandbuch SOLPLUS 25 - 55 Benutzerhandbuch für SP 25 – SP 55 Firmware: 2.1.49 MV/ 2011-11 Version: B6, Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhandbuch SOLPLUS 25 - 55 ....................1 Hinweise zum Benutzerhandbuch....................4 Gültigkeitsbereich ........................4 Weitere Informationen ........................ 4 Abkürzungen ..........................5 Verwendete Symbole ......................... 5 Sicherheit ............................6 Allgemeine Sicherheit......................... 6 Bestimmungsgemäßer Gebrauch ....................6 Sicherheitshinweis........................7 Hinweis bei Nichtbeachtung des Benutzerhandbuches ............. 7 Typenschild .......................... -
Seite 4: Hinweise Zum Benutzerhandbuch
Hinweise zum Benutzerhandbuch 1 Hinweise zum Benutzerhandbuch wir freuen uns, dass Sie sich für den Kauf eines SOLPLUS Solarwechselrichters der Firma Solutronic AG entschieden haben. In der folgenden Dokumentation werden Hinweise für die Bedienung des SOLPLUS Wechselrichters beschrieben. Bewahren Sie dieses Dokument jederzeit zugänglich auf. -
Seite 5: Abkürzungen
SOLPLUS 35 Wechselrichter SP 50 SOLPLUS 50 Wechselrichter SP 55 SOLPLUS 55 Wechselrichter SOLPLUS+ Auslese- und Überwachungssoftware für alle Solutronic-Wechselrichter Gleichspannung bzw. Gleichstrom, elektrische Größe am Eingang des Wechselrichters. Wechselspannung bzw. Gleichstrom, elektrische Größe am Eingang des Wechselrichter. Photovoltaik Generator Solargenerator, Verschaltung mehrerer Solarmodule zu einem String bzw. -
Seite 6: Sicherheit
Hinweis Nützliche Informationen und Hinweise für den optimalen Betrieb des SOLPLUS Wechselrichters. 2 Sicherheit 2.1 Allgemeine Sicherheit Folgende Hinweise sind vor der ersten Inbetriebnahme des SOLPLUS Wechselrichters zu lesen, um Körperverletzungen und/oder Sachschäden zu vermeiden. Diese Sicherheitshinweise sind jederzeit einzuhalten. Versuchen Sie nicht den SOLPLUS Wechselrichter zu installieren oder in Betrieb zu nehmen, bevor Sie nicht alle mitgelieferten Unterlagen sorgfältig durchgelesen haben. -
Seite 7: Sicherheitshinweis
2.4 Hinweis bei Nichtbeachtung des Benutzerhandbuches Bei Schäden in Folge von Nichtbeachtung der Warnhinweise in dieser Betriebsanleitung übernimmt die Solutronic AG keine Haftung. Vor der Inbetriebnahme sind die Betriebs-, Wartungs- und Sicherheitshinweise durchzulesen. Wenn die Dokumentation in der vorliegenden Sprache nicht einwandfrei verstanden wird, bitte beim Lieferant anfragen und diesen informieren. -
Seite 8: Typenschild
2.5 Typenschild Sie können den Wechselrichter anhand des Typenschildes identifizieren. Das Typenschild mit der genauen Bezeichnung befindet sich auf der rechten Seite des Gehäuses. Dieses Beispiel gilt für SOLPLUS 25 - 55. Beispiel SOLPLUS 35 S/N 0938-0001 SP 35, IP 21... -
Seite 9: Erklärung Der Symbole Auf Dem Typenschild
Gebrauchsanweisung beachten! Waste Electrical and Electronic Equipment (WEEE) Solarwechselrichter dürfen nicht über den Hausmüll entsorgt werden. Bitte senden Sie das Gerät nach Ende der Lebenszeit zu Solutronic zurück. Achtung! Auch nach dem Trennen des Gerätes von der Spannung kann weiterhin Spannung anliegen. Bitte unbedingt die Endladezeit der Kondensatoren abwarten. -
Seite 10: Einleitung
Einleitung 3 Einleitung Jeder SOLPLUS Wechselrichter besitzt zahlreiche Schnittstellen und Kommunikationsmöglichkeiten, über die die Daten des Wechselrichters abgefragt werden können. Insgesamt können circa 300 Parameter am Wechselrichter abgefragt werden. Die vom Wechselrichter bereitgestellten Daten unterscheiden sich in: 1. Ertrags- und Anzeigewerte: diese Werte verdeutlichen die aktuellen Werte der Anlage. Es handelt sich um Ist- und Anzeigewerte, die nicht verändert werden können. -
Seite 11: Allgemeines Zur Kommunikation
Allgemeines zur Kommunikation 4 Allgemeines zur Kommunikation SOLPLUS 25 - 55 RS232 X1 Ethernet X7 RS485 X2 DC Freischalter Steckkartenplatz für Optionen DC Anschlüsse externe Anschlüsse X4 zusätzlicher PE-Anschluss Externe Klemmleiste X5 Netzanschluss Hilfsversorgung X6 Hinweis Eine Hilfsversorgung ist mit einem externen Steckernetzteil möglich. -
Seite 12: Folgende Einstellungen Sind Möglich
Modem mit ASCII-Protokoll Modem mit Solutronic-Protokoll Hinweis: Belassen Sie Parameter 265 bzw. Parameter 266 bei Bedienung über Modem auf Wert 3, es gibt eine interne automatische „Weiterschaltung“ von 3 = Modem mit ASCII-Protokoll auf 4 = Modem mit Solutronic- Protokoll Nicht aktiv... -
Seite 13: Folgende Einstellungen Möglich
Bedeutung ASCII-Protokoll (bei Bedienung des Gerätes mit Hyperterminal) Solutronic-Protokoll (bei Bedienung des Gerätes mit SOLPLUS+) Hinweis: Belassen Sie die Parameter 266 auf dem Wert 0, es gibt eine interne automatische „Weiterschaltung“ von 0 = ASCII-Protokoll auf 1 = Solutronic Protokoll. -
Seite 14: Betriebszustände
Betriebszustände 5 Betriebszustände Die Betriebszustände der Wechselrichter SOLPLUS 25, SOLPLUS 35, SOLPLUS 50 und SOLPLUS 55 werden anhand einer Leuchtdiode angezeigt. Die Leuchtdiode ist zweifarbig und meldet den aktuellen Betriebszustand des Wechselrichters. Um den Betriebszustand festzustellen muss der Wechselrichter auf der DC-Seite angeschlossen sein. -
Seite 15: Display-Navigation Solplus 25 - 55
Display-Navigation SOLPLUS 25 – 55 6 Display-Navigation SOLPLUS 25 – 55 Grundbild: durch einen Tastendruck schaltet sich das Display ein und das Grundbild erscheint. Das Grundmenü wird erreicht, indem die Pfeiltaste auf dem Display nach unten gedrückt wird. Im Grundmenü können die Ertragswerte abgelesen werden. Durch Drücken der Pfeiltaste nach links gelangt man wieder ins Grundbild. -
Seite 16: Kommunikation Mit Dem Wechselrichter Über Die Rs232 Schnittstelle
Ethernetschnittstelle und den Webbrowser Über den Ethernetanschluss können Sie mit Hilfe eines PC den Wechselrichter über einen Webbrowser oder über das Solutronic Programm SOLPLUS+ bedienen. Vorausgesetzt ihr Wechselrichter ist an ein Netzwerk angeschlossen und richtig konfiguriert, können Sie über jeden an das Netzwerk angeschlossenen PC ihren Wechselrichter abfragen und auslesen. -
Seite 17: Kommunikationsoftware Solplus
Funktionsweise und des Ertrags ihrer PV-Anlage. Sollten Sie an der Abfrage Ihres Wechselrichters mit SOLPLUS+ interessiert sein, so laden Sie sich bitte das Programm, die Anleitung zur Installation und zum Gebrauch von SOLPLUS+ von beiliegender CD oder unter www.solutronic.de herunter. SP25-55 _Benutzerhandbuch_B6_D_2011-11-14 17/35... -
Seite 18: Dateien Des Wechselrichters
Dateien des Wechselrichters 11 Dateien des Wechselrichters Der Wechselrichter erzeugt verschiedene Dateien, die über eine der Kommunikations-Schnittstellen des Gerätes erzeugt und über die verschiedenen Kommunikationsarten abgerufen werden können. Datei- Name Beschreibung Nummer Keine Datei Störspeicher Enthält den Störspeicher – die Liste der letzten 100 Störungen. -
Seite 19: Kommunikation Mit Solarlog
Zur Vernetzung mehrerer, maximal 32 Wechselrichter einer Anlage mit dem Datenlogger SolarLog der Firma Solare Datensysteme. Bitte beachten Sie, dass eine gleichzeitige Benutzung von SolarLog und der Solutronic Master-Slave Datenkommunikation nicht möglich ist. Für die Kommunikation mit SolarLog werden die Wechselrichter und der SolarLog über die RS485- Schnittstelle miteinander verbunden. -
Seite 20: Sensor-Anschlüsse
Diese Liste wird ständig erweitert, bitte fragen Sie uns, wenn Sie einen Typ hier nicht finden. Sollten Sie am Anschluss von Sensoren interessiert sein, so laden so laden Sie bitte von beiliegender CD oder vom Internet unter www.solutronic.de die entsprechende Bedienungsanleitung zum Sensoranschluss herunter. Dort finden Sie weitere Erläuterungen. -
Seite 21: Energie-Jahres-Logger
Ertragskontrolle 14.2 Energie-Jahres-Logger Der Wechselrichter speichert für jeden Tag eines Jahres den Tagesertrag ab. Es steht ein Speicher zur Verfügung, der für 365 Tage den Ertrag speichert. Nach einem Jahr wird der erste alte Eintrag überschrieben. Der Energiejahreslogger kann über alle zu verfügbaren Kommunikationsschnittstellen abgefragt werden. Im Display kommen Sie zum Energiejahreslogger über das Grundmenü. -
Seite 22: Parameternummer 151: So-Zähler Energie
Leistung immer zeitverzögert und gerundet dargestellt wird, da sie aus der Zahl der Impulse rückgerechnet werden muss. Dieser Parameter kann verwendet werden, um die Leistung einer „Nachbaranlage“ oder „Fremdanlage“ in einer Anlage mit Solutronic-Wechselrichtern darzustellen (z.B. für ein externes Großdisplay) Parameternummer 224: SO-Zähler Energie Tag... -
Seite 23: Betriebsstundenzähler
Details zur Funktion der Ertrags-Überwachung finden Sie in der Anleitung zum Master-Slave Datenverbund und in der Anleitung zum Sensor. Beide Anleitungen finden Sie auf der beiliegenden CD oder können Sie im Internet unter www.solutronic.de downloaden. Den Freischaltcode erhalten Sie über Ihren Händler. -
Seite 24: Integrierte Anlagenüberwachung
Integrierte Anlagenüberwachung 15 Integrierte Anlagenüberwachung Der Wechselrichter besitzt eine integrierte Anlagenüberwachung. Das bedeutet, er führt regelmäßig verschiedene Überprüfungen durch und warnt den Betreiber der Anlage in dem Fall, dass kritische Zustände eintreten oder Ertragsabweichungen auftreten. Erkennt der Wechselrichter einen kritischen Zustand, arbeitet er, sofern möglich, weiter, zeigt aber diese Warnung optisch und akustisch an. -
Seite 25: Parameternummer 279: Konfiguration Warnung
Integrierte Anlagenüberwachung wenn die Netzfrequenz-Abweichung von 50 Abweichung Netzfrequenz Hertz für mehr als 5 Minuten größer als die von 50 Hertz Netzfrequenz-Abweichung-Warnschwelle ist. Max Warnwert häufige Fehler. Dieser Text wird dargestellt, Nummer des wenn in den vergangenen 2 Stunden der Fehlers gleiche Fehler hintereinander mehr als 3 mal (Fehler-... -
Seite 26: Hupe
Datenlogger 15.2 Hupe Parameternummer 45: Funktion Signalgeber Menü: Optionen Werksseitige Einstellung: Einstellmöglichkeiten: Wert = 0 Signalgeber erzeugt bei einer Warnung einen Intervallton Wert = 1 Der Signalgeber erzeugt einen Intervallton, solange der Wechselrichter eine Störung hat und abgeschaltet ist. Ist die Ursache der Störung nicht mehr vorhanden und beginnt der Wechselrichter mit einer erneuten Einschalt- Überprüfung, endet der Intervallton. -
Seite 27: Funktionen Von Relais Und Analogen Sowie Digitale Ein- Und Ausgängen
Funktionen von Relais und analogen sowie digitale Ein- und Ausgängen Achten Sie darauf, dass die Liste der Parameter 133 bis 140 mit Werten ungleich Null beginnt. Der erste Eintrag, der Null ist, bedeutet das Ende der Logger-Liste. Im Wechselrichter werden nun jeden Tag „Dateien“... - Seite 28 Funktionen von Relais und analogen sowie digitale Ein- und Ausgängen Die Belegung ist: (Pin 1 ist links) X5, Pin 4 Relais 2, Umschaltkontakt COM X5, Pin 5 Relais 2, Schliesserkontakt N.O. Relais 1 Relais 2 X5.3 X5.1 X5.4 X5.2 X5.5 Kontakte dargestellt im stromlosen Zustand Einstellmöglichkeiten für Parameter 46 und 47: Wert = 0...
-
Seite 29: Analoge Eingänge
Funktionen von Relais und analogen sowie digitale Ein- und Ausgängen Nachtbetrieb inaktiv. Wert = Relais 1 bzw. 2 ist bestromt, solange der Wechselrichter eine Störung hat und nicht arbeitet. In diesem Fall sind die Kontakte COM und N.O. geschlossen, die Kontakte COM und N.C. -
Seite 30: Digitale Eingänge
Funktionen von Relais und analogen sowie digitale Ein- und Ausgängen Wert = 14 Ausgang auf PDC setzen. 5000 Watt entsprechen 5,00 Volt Wert = 15 Ausgang auf Temperatur Wechselrichter setzen. 50°C entsprechen 5,00 Volt Wert = 16 Ausgang auf Temperatur Modul setzen. 50° C entsprechen 5,00 Volt, aber nur oberhalb von 0°... -
Seite 31: Passwortschutz
Hinweis: Es ist nicht möglich, den eingegebenen Zugangs-Code 1 auszulesen! Merken Sie sich deshalb diese Zahl unbedingt! Sollten Sie diese Zahl trotzdem vergessen haben, so können Sie den Wechselrichter nur über den Hersteller freischalten lassen. Sie erhalten von Solutronic einen speziellen, individuellen Code, der den Zugangs-Code zurücksetzt. -
Seite 32: Standardwerte Setzen
Standardwerte setzen 19 Standardwerte setzen Parameternummer 66: Standardwerte setzen Menü: Wechselrichter Werksseitige Einstellung: Parameter 66 setzt Einstellungen wieder auf den Auslieferungszustand zurück: Einstellmöglichkeiten: Wert = 10 Setzt man Parameter 66 auf den Wert 10, so werden alle Parameter, die Passwortebene 1 haben, wieder auf Standardwerte, also Auslieferungszustand zurückgesetzt. -
Seite 33: Weitere Parameter
Wechselrichter Parameter 147 stellt den Geräte-Typ dar. Es gibt aktuell folgende Gerätetypen: Wert Beschreibung Geräte-Nennleistung SOLPLUS 25 IP21 mit Display 2500 Watt SOLPLUS 25 IP54 mit Display 2500 Watt SOLPLUS 35 IP21 mit Display 3500 Watt SOLPLUS 35 IP54 mit Display... - Seite 34 Durch Setzen von Bit 5 = „SO-Impulse in SEJL“ auf 1 werden die Tages-„Erträge“, die ein externer Stromzähler am SO-Impulseingang aufnimmt anstelle der Sensor-„Erträge“ in den Sensor-Energie-Jahreslogger abgespeichert. Diese Funktion ermöglicht das Abspeichern von Erträgen einer „Fremdanlage“ in die Anlage mit Solutronic-Wechselrichtern. Siehe hierzu auch Parameter 127, 128, 151, 222, 224 und 225. •...
-
Seite 35: Externes Groß-Display
Stromverbrauch als externe Lösungen, zudem besteht, zumindest wenn Sie die Optionskarte gleich mitbestellen, kein zusätzlicher Verdrahtung- oder Montageaufwand. Die ausführlichen Dokumentationen über Anschluss und Parametrierung der Modem-Lösungen finden Sie auf beiliegender CD- oder können Sie im Internet unter www.solutronic.de downloaden. Solutronic AG Küferstrasse 18 D-73257 Köngen...
