HJULDRIVNINGENS REMSPANNING
1. Med drivarmen sl_.ppt ska kabeln vara sp&nd n_.r den
flyttas n&got fr&n sida till sida, men vinkelh&varmen
forts&tter att vara i belt nedl&ge.
2. N&r du viii justera kabelns sp&nning ska du Iossa p&
justeringssexkanstmuttern (D, figur 20) genom att
h&lla fast justeringsflatorna (A). Vrid p& justeringsfla-
torna. Justeringsskruven _.r en krysskruv och huvudet
kan h&llas fast eller vridas genom att f6ra in en skru-
vmejsel genom kabelfj&dern f6r hjuldrivningens kop-
piing.
3. Kontrollera justeringen genom att koppla in drivarmen.
N&r den &r r&tt ska du dra &t sexkanstmuttern
ordentligt. Det ska g& I&tt att skjuta enheten fram&t
och tillbaka.
@

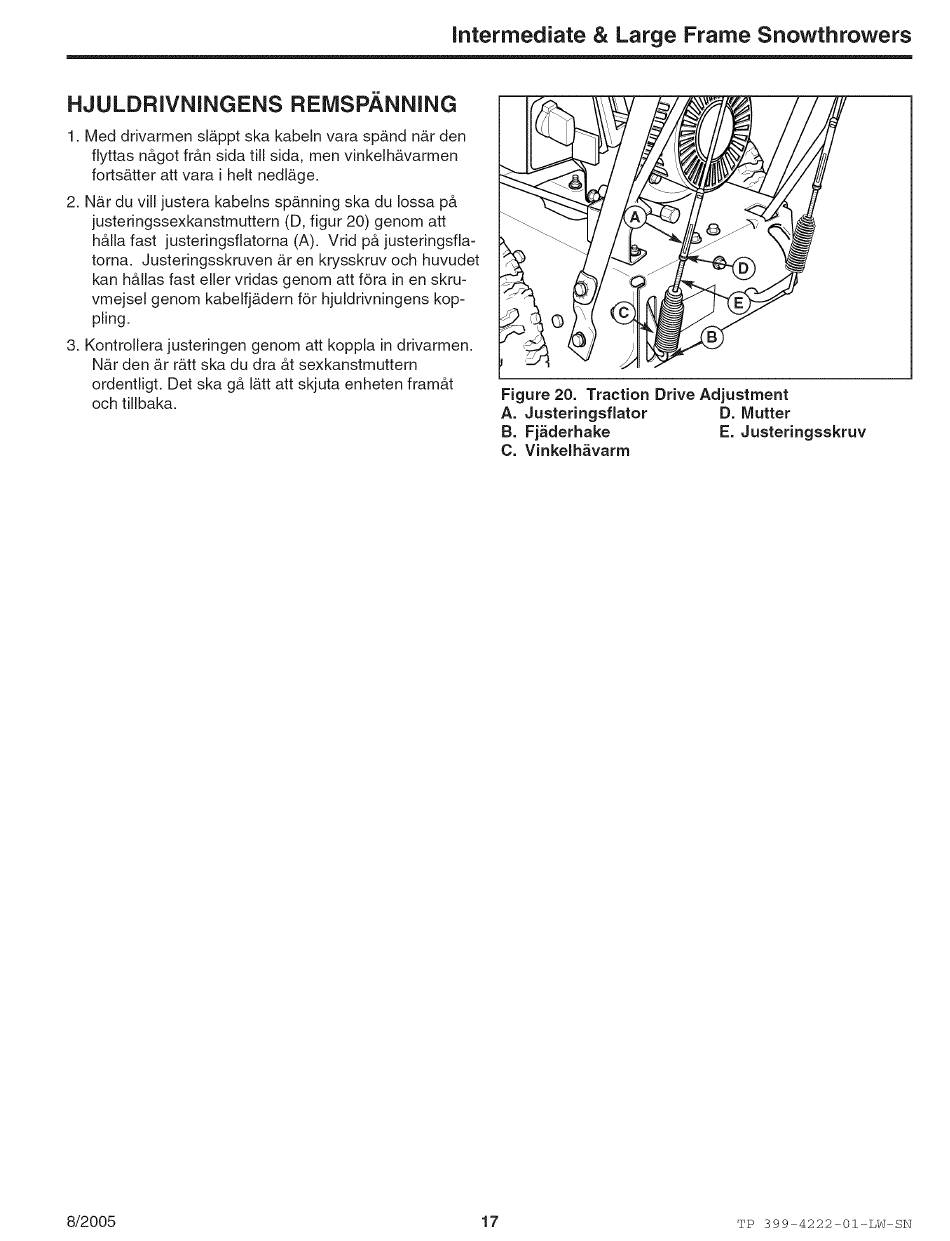

Figure 20. Traction Drive Adjustment
A. Justeringsflator D, Mutter
B. Fj_derhake E. Justeringsskruv
C. Vinkelh_varm
