SPANNUNG DES FAHRANTRIEBS
1. Bei freigegebenen Antriebshebel darf kein Durchhang
im Seilzug vorhanden sein, wenn der Seilzug leicht
von Seite zu Seite bewegt wird und der
Winkelhebelarm in der untersten Position verbleibt.
2. Zum Einstellen der Seilzugspannung die Sechskant-
Stellmutter (D, Abbildung 20) durch Fixieren der
Abflachungen der Mutter (A) Iockern. Die
Stellschraube drehen. Die Stellschraube ist eine
Kreuzschlitzschraube. Der Schraubenkopf kann durch
Einf0hren eines Schraubendrehers durch die Feder
des Fahrantriebskupplungs-Seilzugs fixiert bzw.
gedreht werden.
3. Den Antriebshebel dr0cken, um die Einstellung zu
pr@en. Wenn die Spannung richtig eingestellt ist, die
Sechskantmutter fest anziehen. Die Schneefr_.se
muss sich ungehindert vorw_rts und rOckw_rts bewe-
gen lassen.
@

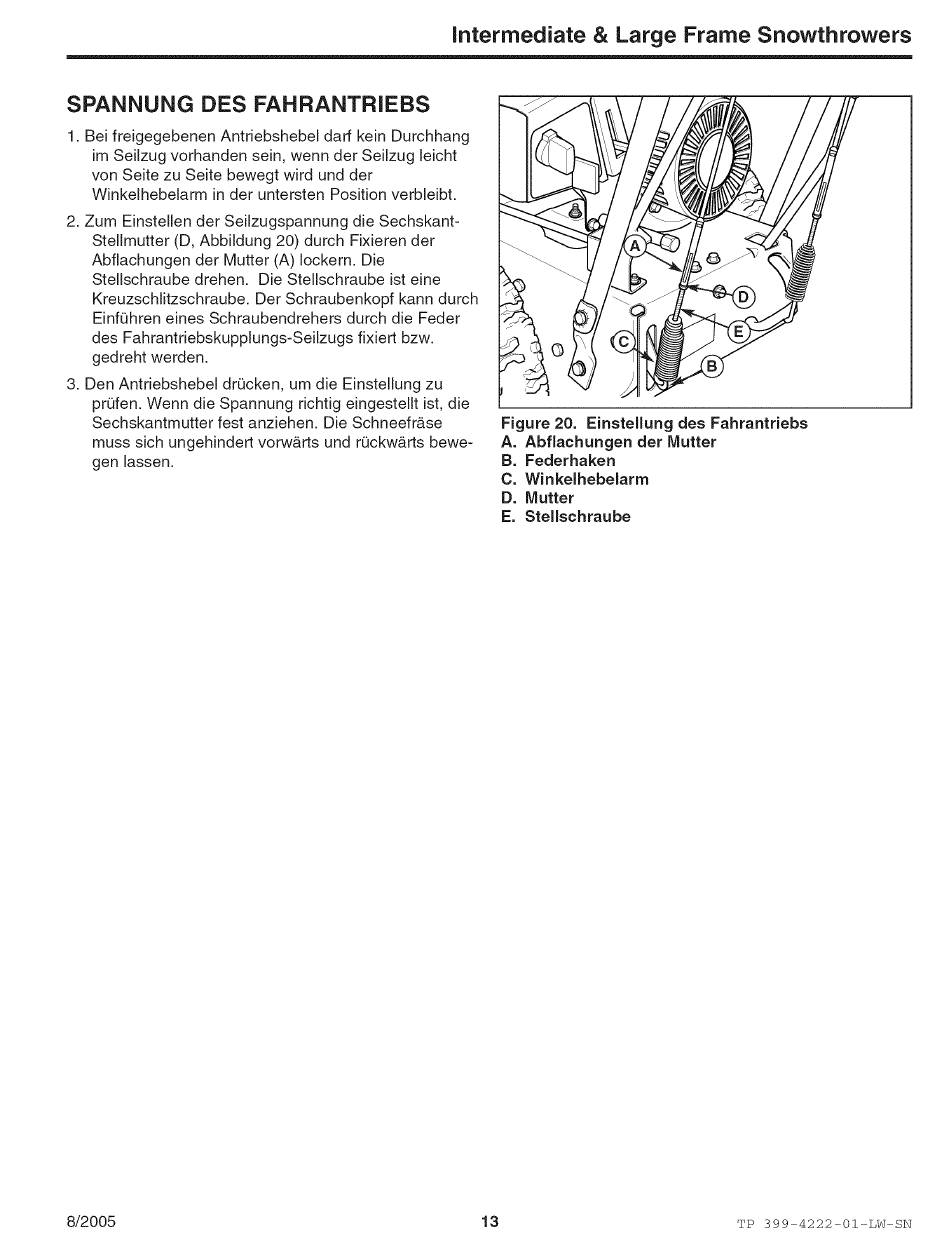

Figure 20. Einstellung des Fahrantriebs
A. Abflachungen tier Mutter
B. Federhaken
C. Winkelhebelarm
D. Mutter
E. Stellsehraube
