Intermediate & Large Frame Snowthrowers
NO
JUSTERING AV HASTIGHETSVEL-
GEREN
1. De to mutrene løsnes (C, figur 18).
2. Plasser girspaken i 5. gir.
3. Skyv den nederste stangen inn i kassen, og stram de
to mutrene. Løft ikke stengene opp eller ned under
stramming. Påse at skuldrene på låseboltene (D) står
i sporene.
4. Kontroller alltid strammingen av friksjonsdrivet og
skovledrivet etter at du har justert hastighetsvelgeren.
STRAMMING AV SKOVLEDRIVET
1. Når betjeningsspaken slippes, skal kroken (B, figur 19)
bare såvidt berøre spaken (C) uten at den løfter den.
Det kan, som vist, ikke være mer enn 1/32" klaring.
2. For å justere, løsne mutteren (D, figur 19) ved å holde
på justeringsflatene (A) og vri på mutteren (D). Vri på
justeringsflatene og hold skruen. Justeringsskruen er
en stjerneskrue og hodet kan holdes eller vris ved å
sette inn en skrutrekker gjennom fjæren.
3. Hold på justeringsflatene (A) og stram mutteren (D).
4. Start enheten og kontroller innmatingsskruen.
Innmatingsskruen må ikke være koplet til med mindre
betjeningen av innmatingsskruen er trykt ned.
5. Når motoren går, trykkes innmatingsskruebetjeningen
helt ned og innmatingsskruen skal koples seg til og
gå normalt.
6. Utløsning av innmatingsskruebetjeningen.
Innmatingsskruen må stoppe innen 5 sekunder.
7. Stopp motoren og kontroller drivkjedejusteringene én
gang til hvis innmatingsskruen ikke fungerer som den
skal.
8. Hvis drivkjeden er justert riktig, kan det være at stram-
mingen av drivbeltet på innmatingsskruen trenger jus-
tering. Se "Justering av drivbeltet på innmatingsskru-
en".
TP 399-4222-01-LW-SN
A

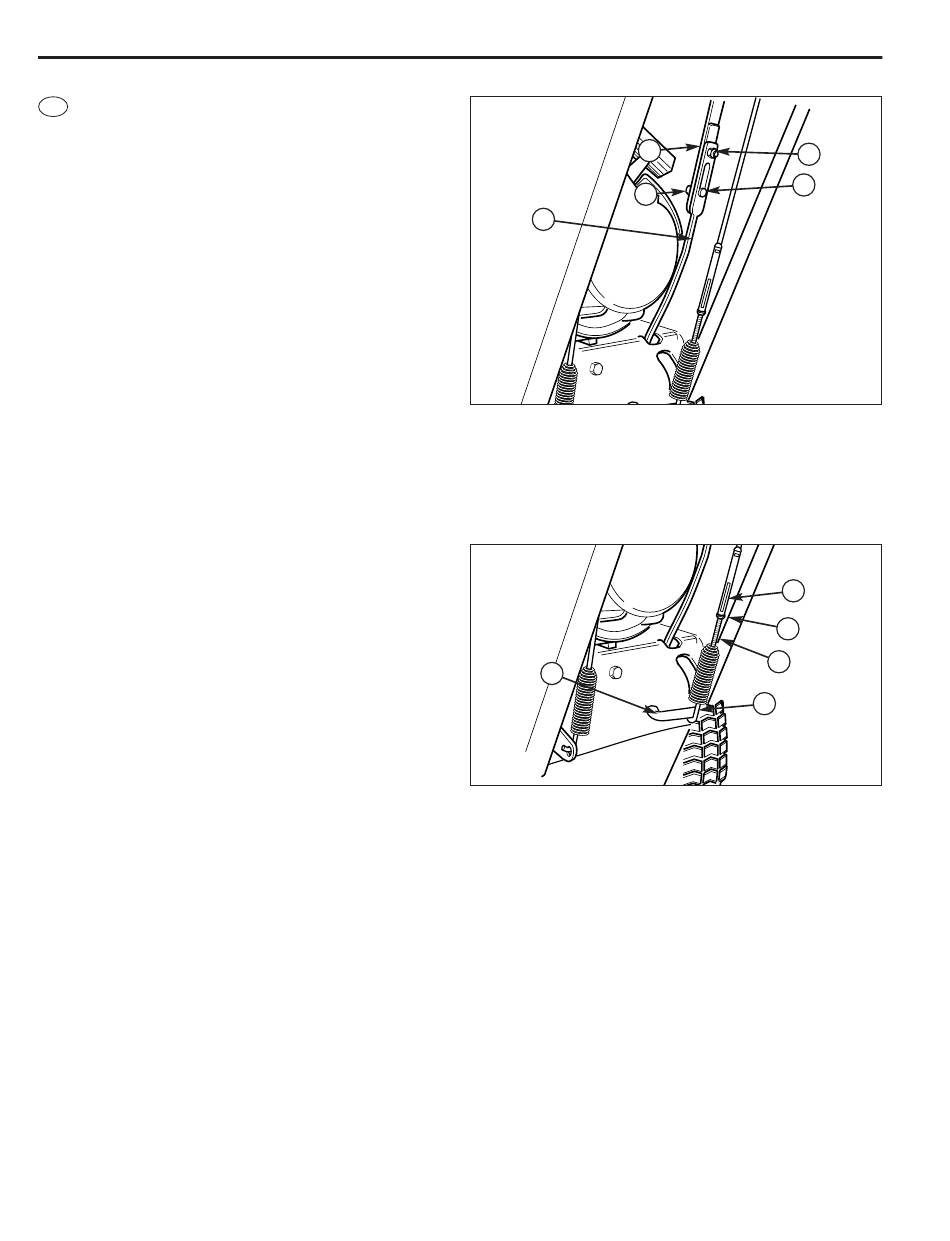

Figur 18. Leddkoplinger for hastighetsvelgeren og
skovledrivet
A. Nedre stang
B. Låsebolter
C. Mutre
C
Figure 19. Stramming av skovledrivet
A. Justeringsflater
B. Karabinkrok
C. Spaken
14
B
C
B
C
A
D
E
B
D. Mutter
E. Justeringsskrue
