Auswählen der Schnellhilfe-Sprach
User-Menü öffnen
Utility-Menü öffnen
MORE 1/4 page-Menü auswählen
Anzeigesprache auswählen (Englisch,
Französisch, Italienisch, Portugiesisch,
Deutsch, Spanisch, Koreanisch, Japanisch,
traditionelles Chinesisch oder vereinfachtes
Chinesisch)

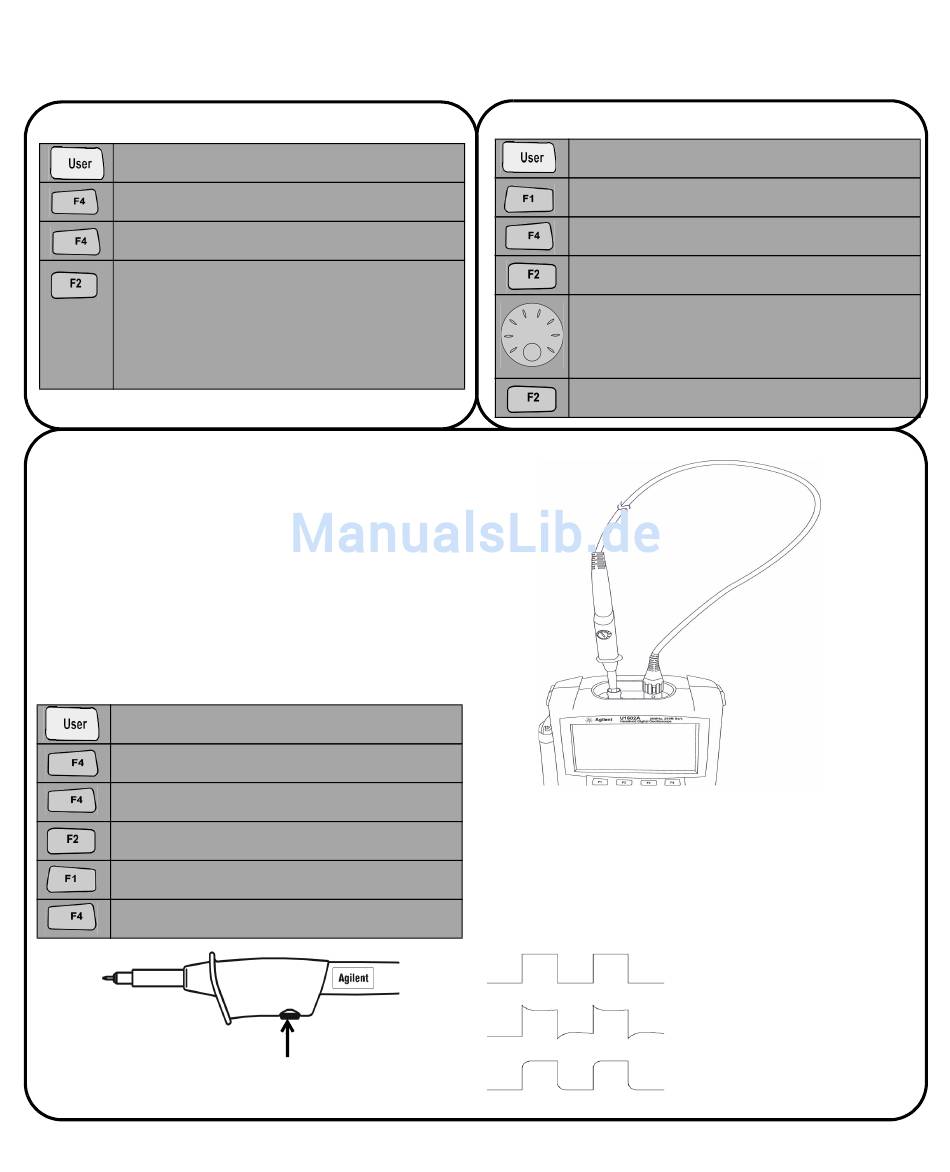

Ausgleichen der Messsonde
Zum Abstimmen der Sondeneigenschaften
auf den Oszilloskopkanal führen Sie immer
eine Probenjustierung durch, wenn eine
passive Messsonde erstmals an den
Eingangskanal angeschlossen wird. Verbin-
den Sie die passive Messsonde mit Kanal 2
und den Sondenkontakt mit Kanal 1, um
ein Eingangssignal von 3 Vp- p mit 1 kHz
zu erhalten.
User-Menü öffnen
Utility-Menü öffnen
MORE 3/4 page-Menü auswählen
Probenkalibrierung eingeben
Probendämpfung auswählen
Zum Starten der Probenjustierung eingeben
Trimmerwiderstand
Einstellen des Anzeigekontrasts
User-Menü öffnen
Display-Menü öffnen
MORE 1/2 page-Menü auswählen
Einmal drücken, um Kontrastwert freizugeben
Drehregler im Uhrzeigersinn drehen, um die
Helligkeit zu reduzieren (inkrementeller
Kontrastwert zw. 0 und 100), und umgekehrt
Einmal drücken, um Kontrastwert festzulegen
Die Form des angezeigten Impulses muss
ordnungsgemäß ausgeglichen werden. Stel-
len Sie andernfalls den Trimmerwiderstand
ein, um eine möglichst flache Rechteckwelle
zu erzielen.
7
Richtig kompensiert
Überkompensiert
Unterkompensiert
