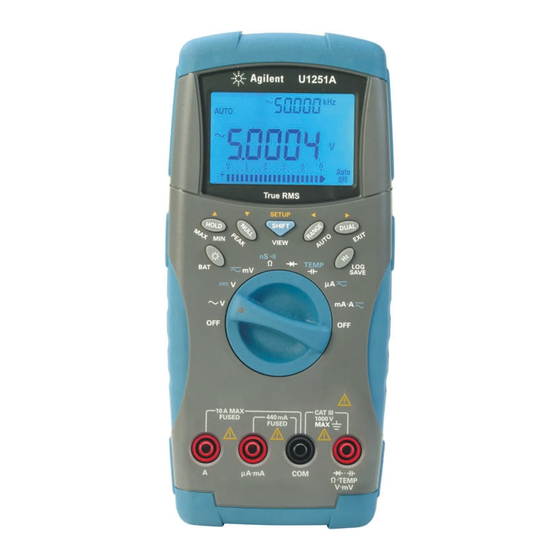

Inhaltszusammenfassung für Agilent Technologies U1251A
Seite 1
✔Weiche Tragetasche ✔Gedrucktes Schnellstarthandbuch ✔CD mit Benutzerhandbuch, Anwendungssoftware und Instrumententreibern ✔Alkalibatterie mit 9 V (nur für U1251A) ✔Wiederaufladbarer Akku mit 7,2 V (nur für U1252A) ✔Stromkabel & Wechselstromadapter (nur für U1252A) ✔Zertifikat für die Kalibrierung Wenn etwas fehlt, wenden Sie sich an das nächste Agilent Sales Office.
Seite 2
• Wenn die Stromstärke ≤440 mA ist, verbinden Sie die roten und schwarzen VORSICHT Messleitungen mit den Eingangsanschlüssen µA.mA (rot) und COM (schwarz). • Wenn die Stromstärke >440 mA ist, verbinden Sie die roten und schwarzen Messleitungen mit den Eingangsanschlüssen A (blau) und COM (schwarz). Schnellstarthandbuch zu U1251A und U1252A...
Seite 3
(rot) und COM (schwarz) an. positiven Anschluss des 3 Berühren Sie die Kondensators und die schwarze Messleitung auf Messoberfläche mit der dem negativen Anschluss. Thermoelementsonde. 4 Lesen Sie die Anzeige. 4 Lesen Sie die Anzeige. Schnellstarthandbuch zu U1251A und U1252A...
Seite 4
, um den Arbeitszyklus anzupassen. Der Arbeitszyklus kann für 256 Schritte eingerichtet werden, und jeder Schritt beträgt 0,390625%. Die Anzeige gibt nur die beste Auflösung mit 0,001% an. Drücken von ist identisch mit Drücken auf HINWEIS Schnellstarthandbuch zu U1251A und U1252A...
Eingangsanschlüsse und Überspannungsschutz Messfunktionen Eingangsanschluss Überspannungsschutz Spannung 1000 V R.M.S. Diode 1000 V R.M.S. Widerstand < 0,3 A Kurzschlussstrom Kapazität Temperatur µA & mA µA mA 440 mA/1000 V 30 kA/flink 11 A/1000 V 30 kA/flink Schnellstarthandbuch zu U1251A und U1252A...
