- Seite 1 Agilent U1731A/U1732A Handheld-LCR- Messgerät mit zwei Anzeigen Schnellstarthandbuch Agilent Technologies...
-
Seite 2: Sicherheitsinformationen

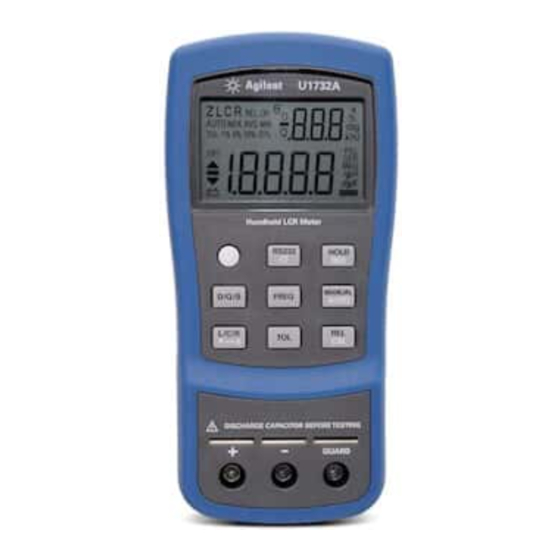

Sicherheitsinformationen Sicherheitssymbole Die Agilent Handmultimeter U1731A und U1732A sind Gleichstrom sicherheitszertifiziert nach folgenden Sicherheits- und EMC-Anforderungen: Wechselstrom • IEC 61010-1:2001/EN61010-1:2001 (2. Ausgabe) • CISPR 11:2003+A1:2004 Drei-Phasen-Wechselstrom • IEC 61000-4-2:1995+A1:1998 +A2:2000 • IEC 61000-4-3:2006 Sowohl Gleich- als auch Wechselstrom • IEC 61000-4-4:2004 •... - Seite 3 U1731A/U1732A Handheld-LCR-Messgerät mit zwei Anzeigen Meldeanzeige Tastenfeld Eingangs- anschlüsse Sonderanzeigen Weist auf Kurzschlüsse hin Weist auf offene Anschlüsse hin Weist auf den Kalibrierungsmodus hin Weist auf eine beschädigte oder offene Sicherung hin Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie nicht die WA RN U NG Eingangsbeschränkung.
- Seite 4 Relativer Modus Einheit für Induktivität (µH und mH) Funktion zum Halten von Daten zur Fixierung der Einheit für Kapazität (pF, nF, µF und mF) Anzeige der digitalen Werte Anzeige für Phasenwinkel (nur für U1732A Fernsteuerung verfügbar) Anzeige des Ableitungsfaktors U1731A/U1732A Schnellstarthandbuch...
- Seite 5 RS232 funktionen Anzeigenhintergrundbeleuchtung (nur für U1732A verfügbar) Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie nicht die WA RN U NG Eingangsbeschränkung. Wenden Sie an den Eingangsanschlüssen keine Spannung an. Entladen Sie den Kondensator vor der Testdurchführung. U1731A/U1732A Schnellstarthandbuch...
- Seite 6 Produktspezifikationen kommen. Das Produkt wird in den Ausgangszustand versetzt und gemäß allen Spezifikationen betrieben, wenn die Quelle des elektromagnetischen Umgebungsfelds und das Rauschen entfernt werden, das Produkt von dem elektromagnetischen Umgebungsfeld geschützt wird oder die Produktverkabelung vom EM-Umgebungsgeräusch abgeschirmt wird. U1731A/U1732A Schnellstarthandbuch...
- Seite 7 Abbildung 1-1 Induktivitätsmessung Abbildung 1-2 Kapazitätsmessung Abbildung 1-3 Widerstandsmessung U1731A/U1732A Schnellstarthandbuch...
-
Seite 8: Allgemeine Spezifikationen
5 bis 7 Stunden, typisch (ohne Hintergrundbeleuchtung bei neuer Alkali-Batterie) Anzeigenhintergrundbeleuch- Nicht verfügbar Verfügbar tung Gewicht 330 g Abmessungen (L x B x H) 87 mm x 184 mm x 41 mm Sicherheit Entwickelt nach IEC 61010-1 für Verschmutzungsgrad 2 U1731A/U1732A Schnellstarthandbuch... - Seite 9 Parameter U1731A U1732A Garantie 3 Jahre • Agilent U1731A/U1732A Schnellstarthandbuch, Agilent U1731A/U1732A Benutzer- und Servicehandbuch und Softwareanwendung – enthalten auf der Product Reference CD-ROM Standardmäßiges Zubehör • Agilent U1731A/U1732A Schnellstarthandbuch • Kabel mit Abgreifklemmen • 9 V Alkalibatterie • IR-USB-Kabel (U5481A-FG) •...
- Seite 10 U1731A Elektrische Spezifikationen Genauigkeit wird ausgedrückt als ± (% des Messwerts + Nr. der niederwertigsten Ziffern) bei 23 °C ±5 °C und einer relativen Luftfeuchtigkeit unter 75%. Widerstand (Parallelmodus), Prüffrequenz = 120 Hz/1 kHz Bereich Maximum Genauigkeit Bemerkung Anzeige @ 120 Hz @ 1 kHz Nach „OPEN“...
- Seite 11 HIN W EI S 2 Diese Spezifikationen basieren auf durchgeführten Messungen am Prüfsockel. 3 DUT (Gerät unter Prüfung) und Prüfleitungen müssen korrekt abgeschirmt werden. 4 Cx vom angezeigten C-Wert, z. B. C = 88,88 µF entspricht Cx = 8888 U1731A/U1732A Schnellstarthandbuch...
- Seite 12 1 Der Q-Wert entspricht dem Kehrwert von DF. HIN W EI S 2 Diese Spezifikationen basieren auf durchgeführten Messungen am Prüfsockel. 3 DUT (Gerät unter Prüfung) und Prüfleitungen müssen korrekt abgeschirmt werden. 4 Lx vom angezeigten L-Wert, z. B. L=88,88 H entspricht Lx = 8888 U1731A/U1732A Schnellstarthandbuch...
- Seite 13 1,2% + 40 2,5% + 200 Nach „SHORT“ Kalibrierung 1 Diese Spezifikationen basieren auf Batteriebetrieb. 1 Diese Spezifikationen basieren auf durchgeführten Messungen am Prüfsockel. HIN W EI S 2 DUT (Gerät unter Prüfung) und Prüfleitungen müssen korrekt abgeschirmt werden. U1731A/U1732A Schnellstarthandbuch...
- Seite 14 0,7% + 100/Cx + 5 (DF<0,5) Kalibrierung Nach „OPEN“ 2000 pF 1999,9 pF 1,0% + 5 (DF<0,1) 2,0% + 100/Cx + 5 (DF<0,1) Kalibrierung 1 Es können Werte bis max. 1999 angezeigt werden, jedoch mit nicht spezifizierter Genauigkeit. U1731A/U1732A Schnellstarthandbuch...
- Seite 15 1,2% + 100/Lx + 5 Nach „SHORT“ 200 mH 199,99 mH 1,0% + (Lx/10000)% + 5 3,0% + 100/Lx + 5 Kalibrierung Nach „SHORT“ 20 mH 19,999 mH 2,0% + (Lx/10000)% + 5 10,0% + 100/Lx + 5 Kalibrierung U1731A/U1732A Schnellstarthandbuch...
- Seite 16 HIN W EI S 2 Diese Spezifikationen basieren auf durchgeführten Messungen am Prüfsockel. 3 DUT (Gerät unter Prüfung) und Prüfleitungen müssen korrekt abgeschirmt werden. 4 Lx vom angezeigten L-Wert, z. B. L= 88,88 H entspricht Lx = 8888. U1731A/U1732A Schnellstarthandbuch...
- Seite 17 U1731A/U1732A Schnellstarthandbuch...
- Seite 18 Änderungen der Produktspezifikationen und -beschreibungen in diesem Dokument vorbehalten. © Agilent Technologies, Inc. 2008-2009 Gedruckt in Malaysia Zweite Ausgabe, 25. Mai 2009 U1731-90016 A g i l e n t T e c h n o l o g i e s...
