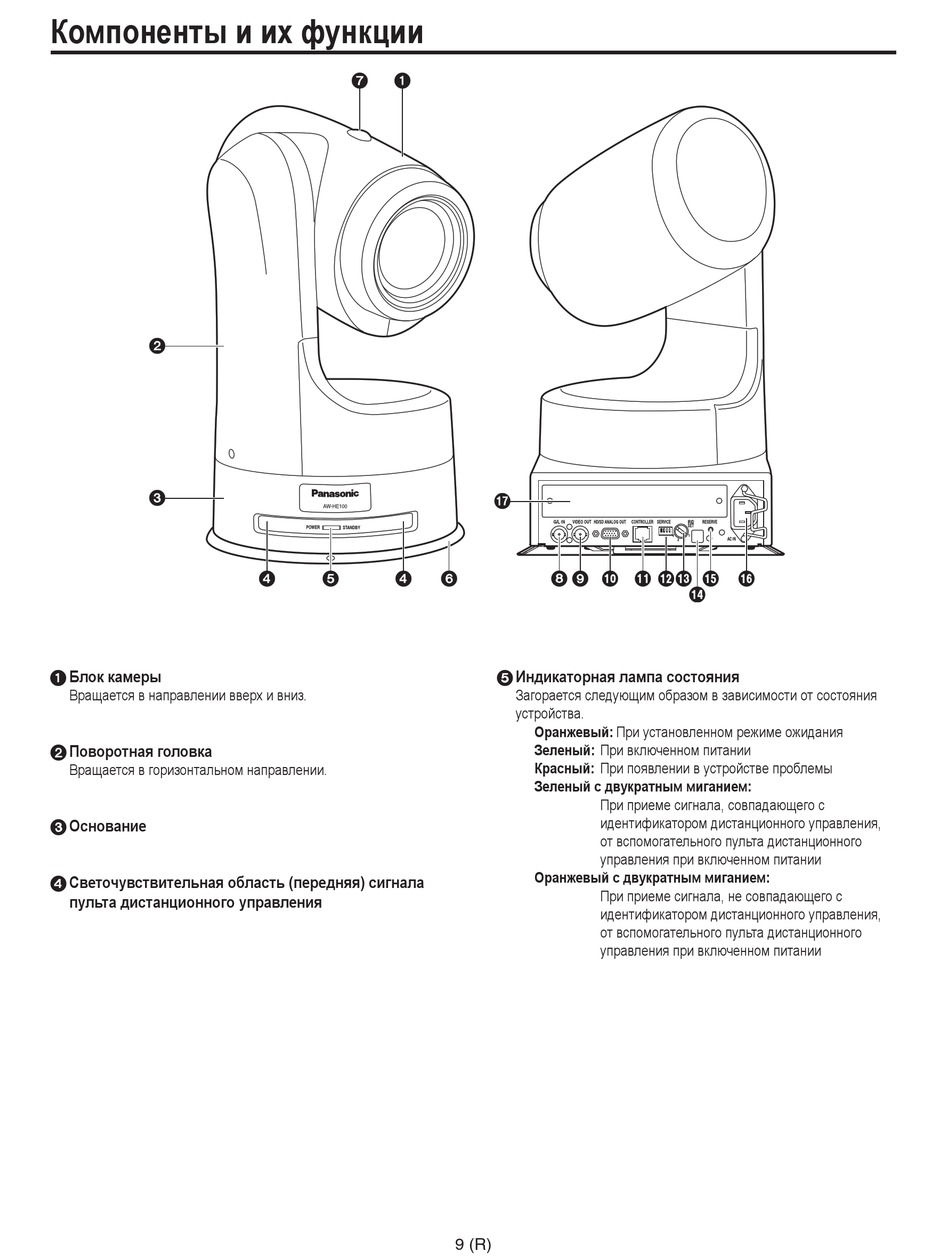

Компоненты и их функции
1 Блок камеры
Вращается в направлении вверх и вниз.
2 Поворотная головка
Вращается в горизонтальном направлении.
3 Основание
4 Светочувствительная область (передняя) сигнала
пульта дистанционного управления
5 Индикаторная лампа состояния
Загорается следующим образом в зависимости от состояния
устройства.
Оранжевый: При установленном режиме ожидания
Зеленый: При включенном питании
Красный: При появлении в устройстве проблемы
Зеленый с двукратным миганием:
При приеме сигнала, совпадающего с
идентификатором дистанционного управления,
от вспомогательного пульта дистанционного
управления при включенном питании
Оранжевый с двукратным миганием:
При приеме сигнала, не совпадающего с
идентификатором дистанционного управления,
от вспомогательного пульта дистанционного
управления при включенном питании
