SMA CLUSTER CONTROLLER Installationsanleitung Seite 62

6 Anschluss und Inbetriebnahme

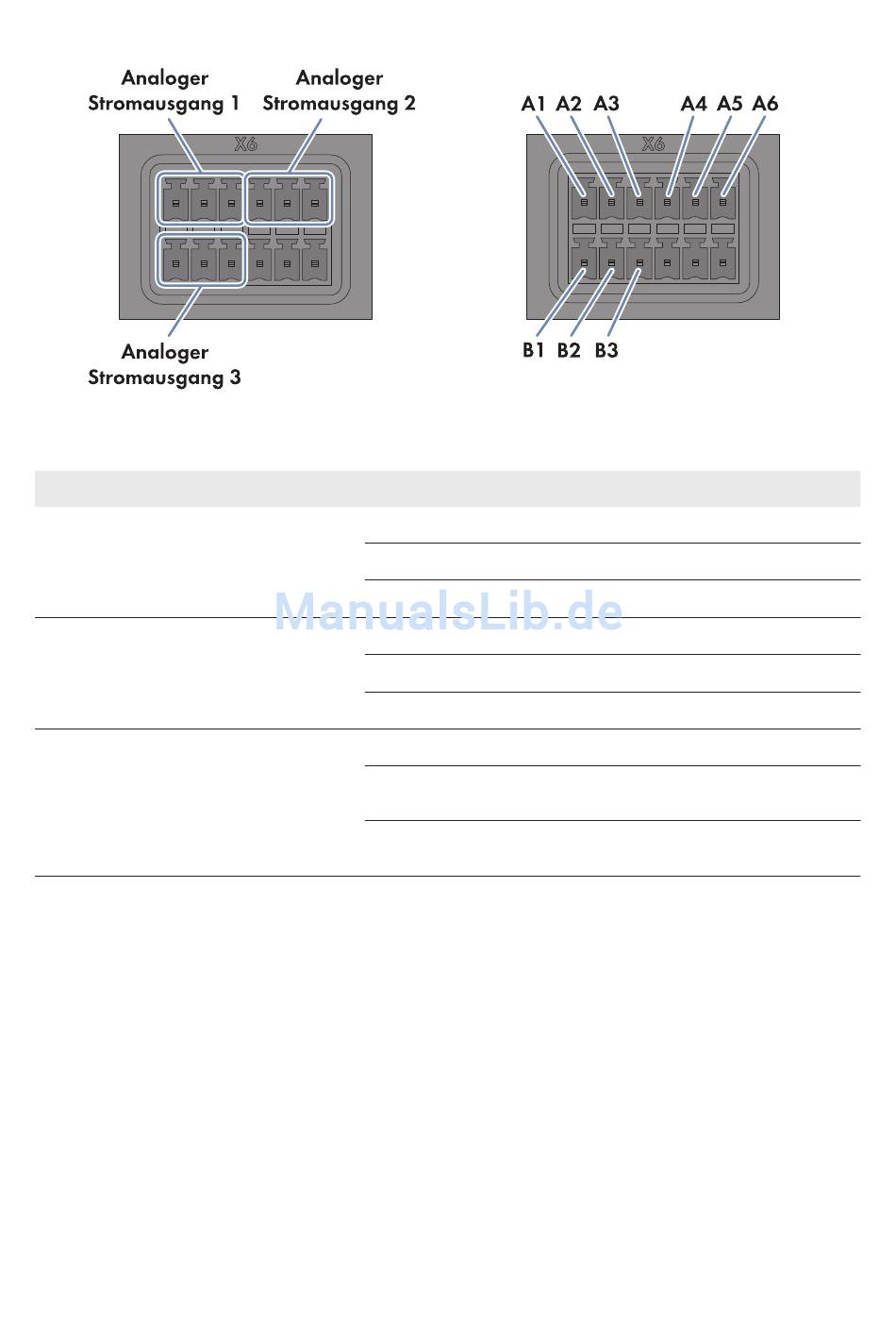

Abbildung 27: Belegung der Pin-Gruppen Analoger Stromausgang 1, Analoger Stromausgang 2 und
Analoger Stromausgang 3
Pin-Gruppe
Analoger Stromausgang 1
Rückmeldung der aktuellen Wirkleis-
tungsbegrenzung
Analoger Stromausgang 2
Rückmeldung der aktuellen Blindleis-
tungsvorgabe
Analoger Stromausgang 3
Rückmeldung der aktuellen prozentua-
len Gesamtwirkleistung der Anlage,
bezogen auf die maximale Anlagen-
leistung
62 ClusterController-IA-de-14
SMA Solar Technology AG / SMA America, LLC
Pin Signal
A1 I+
A2 I−
A3 GND
A4 I+
A5 I−
A6 GND
B1 I+
B2 I−
B3 GND
Erklärung
Stromausgang
Stromrückführung
Schirmmasse
Stromausgang
Stromrückführung
Schirmmasse
Stromausgang
Stromrückführung
Schirmmasse
Installationsanleitung
