6 Anschluss und Inbetriebnahme
• Um Update‑Dateien an den Cluster Controller zu übertragen, den USB‑Datenträger an
den USB‑Anschluss 2 anschließen.
3. Wenn der USB‑Datenträger dauerhaft am Cluster Controller gesteckt bleibt, die
Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
4. Wenn der USB‑Datenträger vom Cluster Controller entfernt werden soll, warten, bis die
Datenträgerstatus‑LED (
6.11 Sensoren an Cluster Controller anschließen
6.11.1 Temperatursensor anschließen
Sie können 1 Außentemperatursensor und 1 Modultemperatursensor an den Cluster Controller
anschließen. Die Messwerte der Temperatursensoren werden auf dem Display und der
Benutzeroberfläche des Cluster Controllers angezeigt und an das Sunny Portal übertragen. Im
Sunny Portal fließen die Messwerte des Modultemperatursensors in die Berechnung der
Performance Ratio ein.
Außentemperatursensor anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Außentemperatursensor
☐ 1 Anschlusskabel (siehe Kapitel 6.3 "Kabelanforderungen", Seite 28)
Voraussetzungen:
☐ Der Sensor muss für den Anschluss an die Temperatureingänge technisch geeignet sein (siehe
Kapitel 9, Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5, Seite 31).

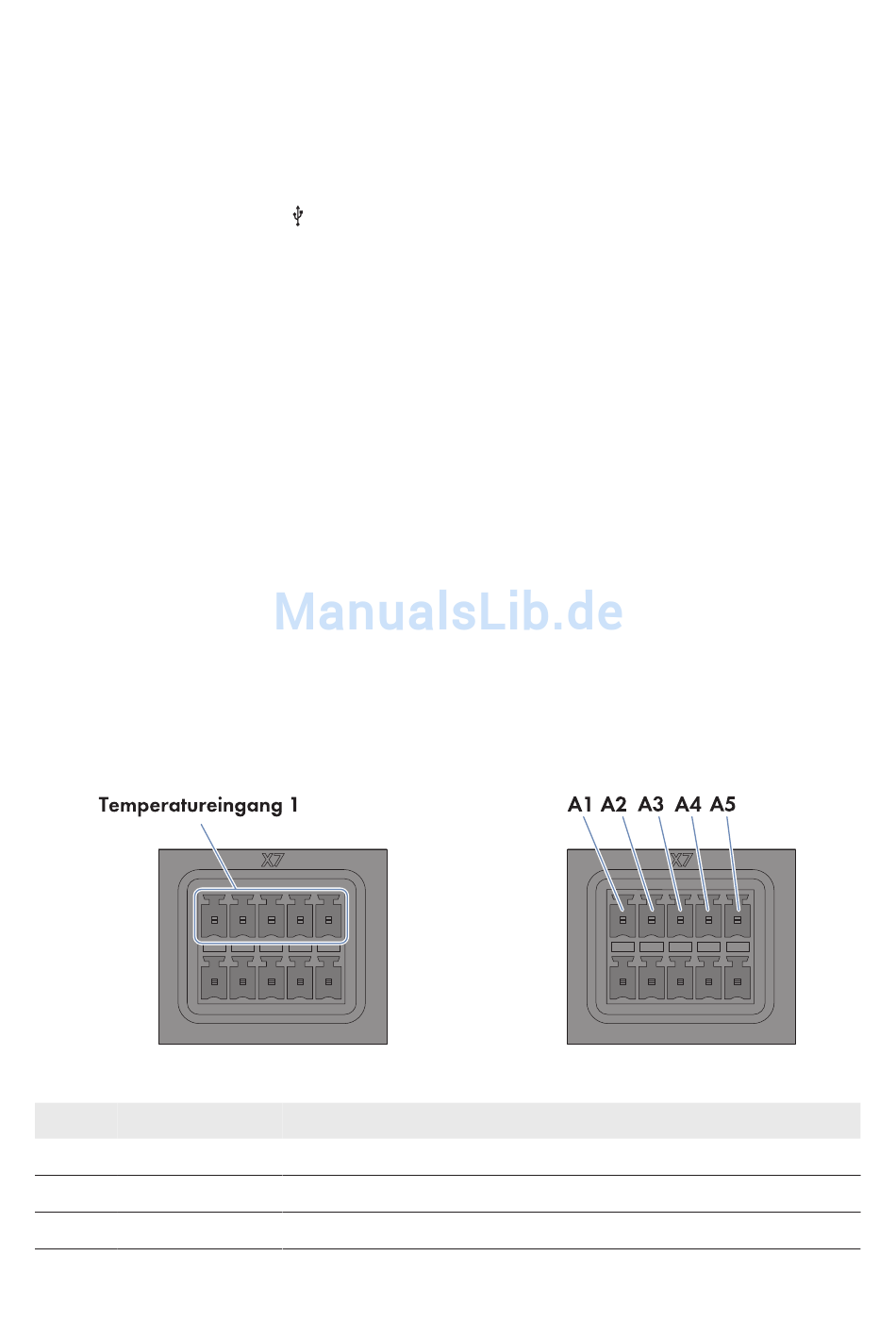

Abbildung 13: Belegung der Pin-Gruppe Temperatureingang 1
Pin Signal
A1 GND
A2 I+
A3 V+
42 ClusterController-IA-de-14
) nicht mehr blinkt.
Erklärung
Schirmmasse
Stromeingang
Spannungseingang
