6 Anschluss und Inbetriebnahme
Voraussetzungen:
☐ Die Signalquelle muss für den Anschluss an die analogen Eingänge technisch geeignet sein
(siehe Kapitel 9, Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5, Seite 31).

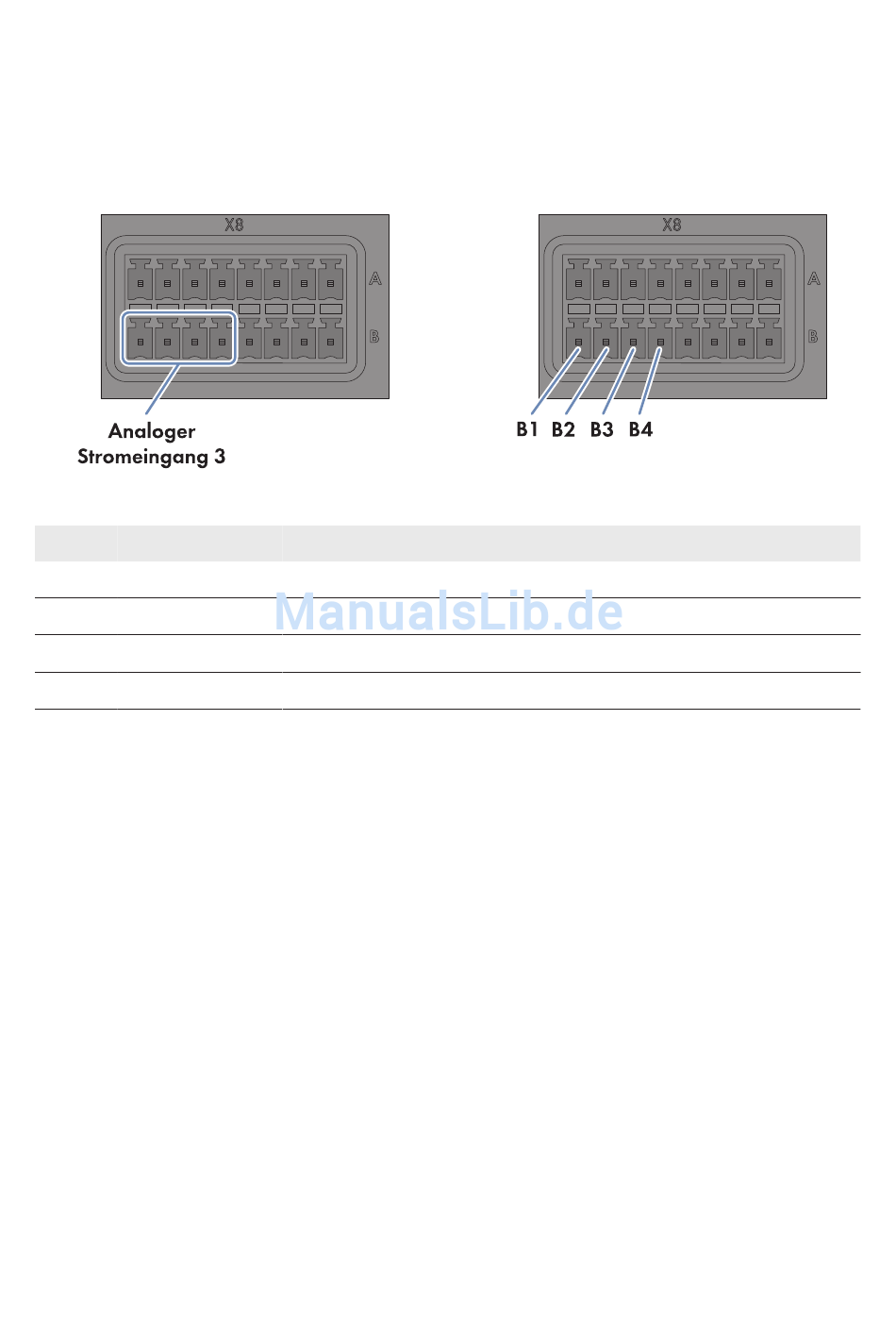

Abbildung 24: Belegung der Pin-Gruppe Analoger Stromeingang 3
Pin Signal
B1 Nicht belegt
B2 I+
B3 I−
B4 GND
Vorgehen:
1. Das Anschlusskabel an die analoge Signalquelle anschließen (siehe Anleitung des
Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben
notieren.
2. Das Anschlusskabel an den 8‑poligen Stecker anschließen:
• Die Leitereinführung 4 mit einem Schraubendreher entriegeln und die Ader der
Aderleitung in die Leitereinführung stecken.
• Die Leitereinführungen 2 und 3 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
3. Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe B stecken.
4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den mitgelieferten Kabelbinder mit Beschriftungsfeld
verwenden.
5. Die Anschlussbelegung auf dem mitgelieferten Beiblatt notieren.
58 ClusterController-IA-de-14
Erklärung
Reserviert für zukünftige Anwendungen
Stromeingang
Stromrückführung
Schirmmasse
