SMA CLUSTER CONTROLLER Installationsanleitung Seite 54

6 Anschluss und Inbetriebnahme

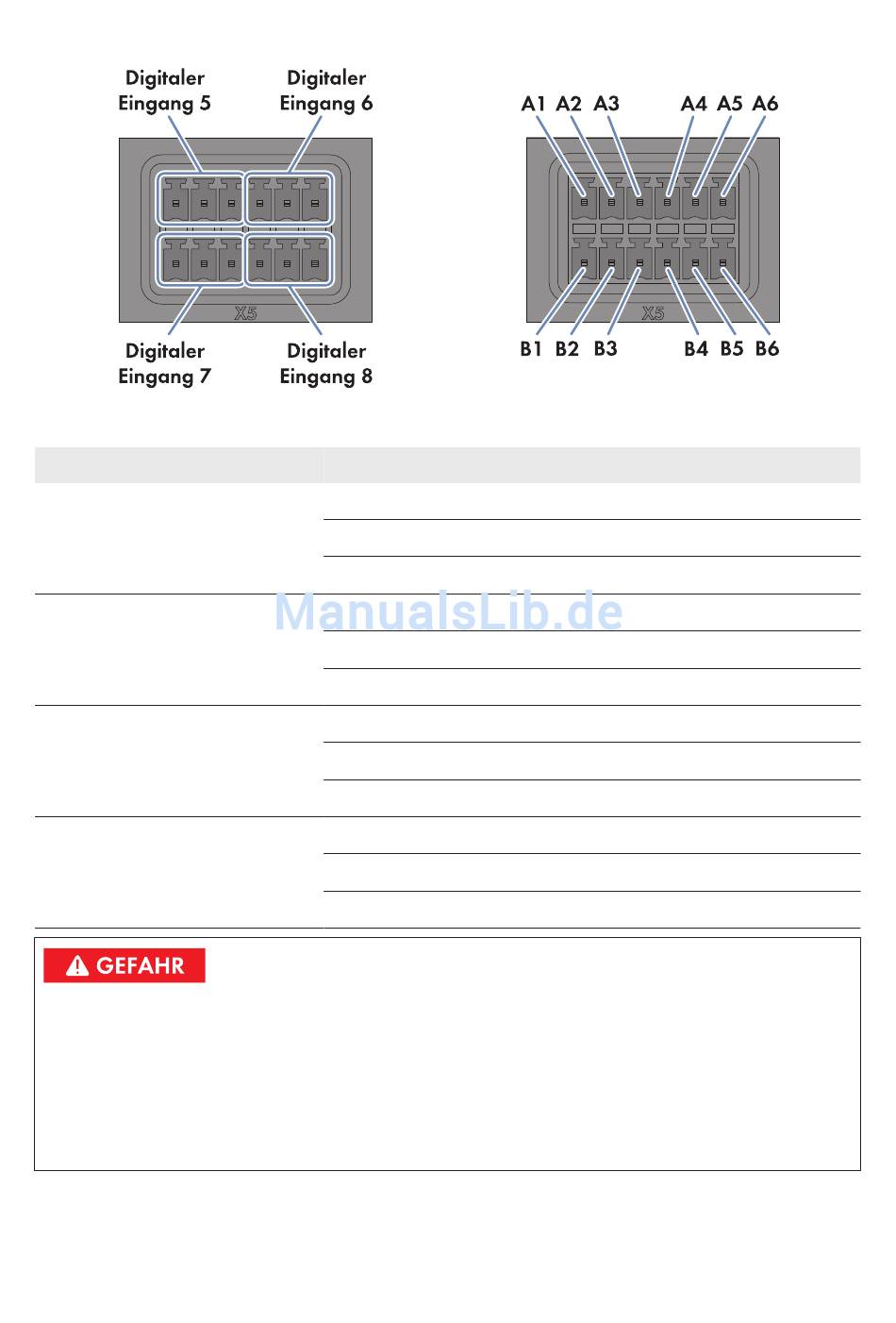

Abbildung 21: Belegung der Pin-Gruppen am Anschluss X5
Pin-Gruppe
Digitaler Eingang 5
Signal 1 von 4 für die Blindleis-
tungsvorgabe
Digitaler Eingang 6
Signal 2 von 4 für die Blindleis-
tungsvorgabe
Digitaler Eingang 7
Signal 3 von 4 für die Blindleis-
tungsvorgabe
Digitaler Eingang 8
Signal 4 von 4 für die Blindleis-
tungsvorgabe
Lebensgefahr durch Stromschlag bei Falschanschluss des Rundsteuerempfängers
Bei Falschanschluss des Rundsteuerempfängers kann Netzspannung am Gehäuse des Cluster
Controllers anliegen.
• Die Adern des Anschlusskabels nicht an die Außenleiter des Rundsteuerempfängers
anschließen.
• Beim Anschluss sicherstellen, dass keine Brücke im Rundsteuerempfänger eingesetzt ist.
54 ClusterController-IA-de-14
SMA Solar Technology AG / SMA America, LLC
Pin Pin‑Belegung
A1 24 V
A2 IN
A3 GND
A4 24 V
A5 IN
A6 GND
B1 24 V
B2 IN
B3 GND
B4 24 V
B5 IN
B6 GND
Erklärung
Spannungsversorgungsausgang
Eingang
Bezugspotential
Spannungsversorgungsausgang
Eingang
Bezugspotential
Spannungsversorgungsausgang
Eingang
Bezugspotential
Spannungsversorgungsausgang
Eingang
Bezugspotential
