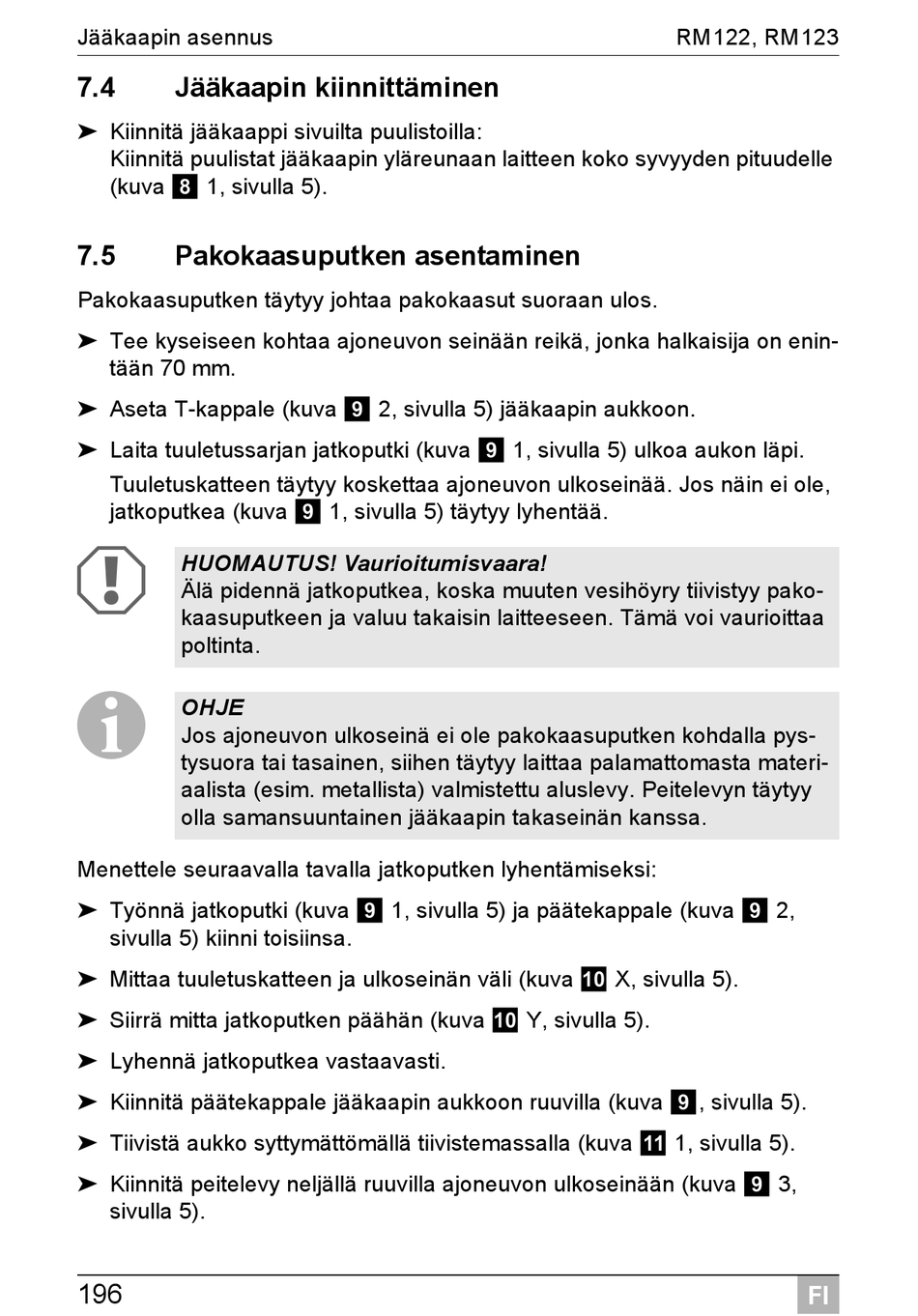

Jääkaapin asennus
7.4 Jääkaapin kiinnittäminen
➤ Kiinnitä jääkaappi sivuilta puulistoilla:
Kiinnitä puulistat jääkaapin yläreunaan laitteen koko syvyyden pituudelle
(kuva 8 1, sivulla 5).
7.5 Pakokaasuputken asentaminen
Pakokaasuputken täytyy johtaa pakokaasut suoraan ulos.
➤ Tee kyseiseen kohtaa ajoneuvon seinään reikä, jonka halkaisija on enin-
tään 70 mm.
➤ Aseta T-kappale (kuva 9 2, sivulla 5) jääkaapin aukkoon.
➤ Laita tuuletussarjan jatkoputki (kuva 9 1, sivulla 5) ulkoa aukon läpi.
Tuuletuskatteen täytyy koskettaa ajoneuvon ulkoseinää. Jos näin ei ole,
jatkoputkea (kuva 9 1, sivulla 5) täytyy lyhentää.
A
HUOMAUTUS! Vaurioitumisvaara!
Älä pidennä jatkoputkea, koska muuten vesihöyry tiivistyy pako-
kaasuputkeen ja valuu takaisin laitteeseen. Tämä voi vaurioittaa
poltinta.
I
OHJE
Jos ajoneuvon ulkoseinä ei ole pakokaasuputken kohdalla pys-
tysuora tai tasainen, siihen täytyy laittaa palamattomasta materi-
aalista (esim. metallista) valmistettu aluslevy. Peitelevyn täytyy
olla samansuuntainen jääkaapin takaseinän kanssa.
Menettele seuraavalla tavalla jatkoputken lyhentämiseksi:
➤ Työnnä jatkoputki (kuva 9 1, sivulla 5) ja päätekappale (kuva 9 2,
sivulla 5) kiinni toisiinsa.
➤ Mittaa tuuletuskatteen ja ulkoseinän väli (kuva 0 X, sivulla 5).
➤ Siirrä mitta jatkoputken päähän (kuva 0 Y, sivulla 5).
➤ Lyhennä jatkoputkea vastaavasti.
➤ Kiinnitä päätekappale jääkaapin aukkoon ruuvilla (kuva 9, sivulla 5).
➤ Tiivistä aukko syttymättömällä tiivistemassalla (kuva a 1, sivulla 5).
➤ Kiinnitä peitelevy neljällä ruuvilla ajoneuvon ulkoseinään (kuva 9 3,
sivulla 5).
