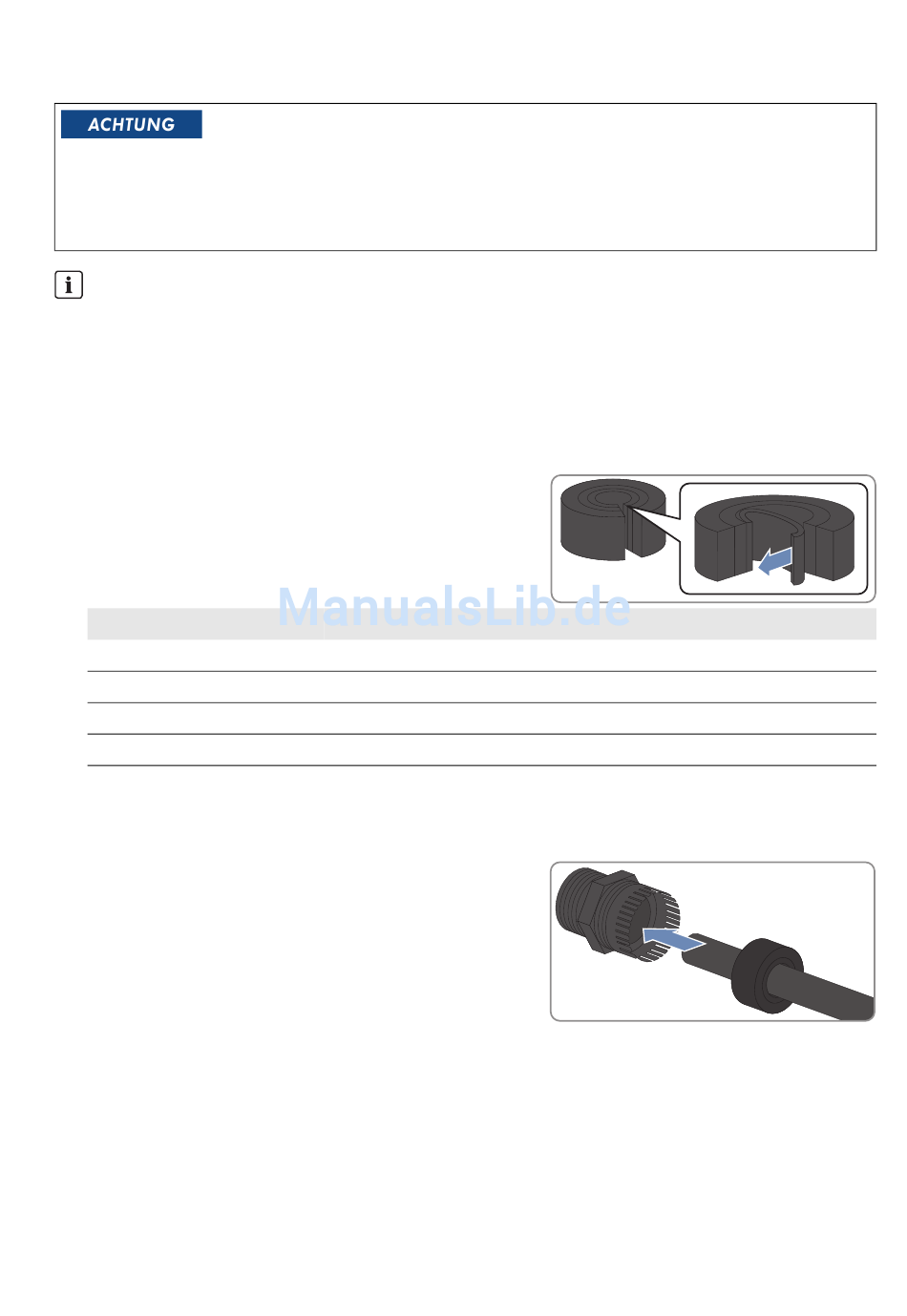

11.1.2 Kabel durch Kabelverschraubung einführen
Beschädigung des Power Plant Controllers durch eindringende Feuchtigkeit
Durch nicht dichte Kabelverschraubungen kann Feuchtigkeit in den Power Plant Controller eindringen.
• Im Dichtgummi der Kabelverschraubung nur die Anzahl an Dichtungsringen entfernen, die dem Kabeldurchmesser
entspricht.
Nicht benötigte Kabelverschraubungen
• Die Blindstopfen aus den nicht benutzten Kabelverschraubungen nicht herausnehmen. Dadurch dichten Sie den
Power Plant Controller ab.
Vorgehen:
1. Den Blindstopfen aus der Kabelverschraubung entfernen.
2. Dichtgummi aus der Kabelverschraubung entnehmen.
3. Dichtgummi dem Durchmesser des einzuführenden Kabels anpassen:
• Die entsprechende Anzahl an Dichtungsringen im Dichtgummi
entfernen:
Kabeldurchmesser
4,5 mm ... 5,0 mm
4,5 mm ... 7,5 mm
7,0 mm ... 10,0 mm
9,5 mm ... 13,0 mm
4. Das Kabel durch die Überwurfmutter der Kabelverschraubung führen. Dabei darauf achten, dass die
Überwurfmutter mit dem Gewinde nach oben zeigt.
5. Das Kabel oberhalb der Überwurfmutter seitlich durch das Dichtgummi führen.
6. Dichtgummi mit dem Kabel in die Kabelverschraubung einsetzen.
7. Das Kabel ablängen.
8. Kabelverschraubung anziehen.
Betriebsanleitung
Anzahl der zu entfernenden Dichtungsringe
0
1
2
3
11 Wiederkehrende Handlungen
