11  Wiederkehrende Handlungen
7. Überstehende Leiter kürzen.

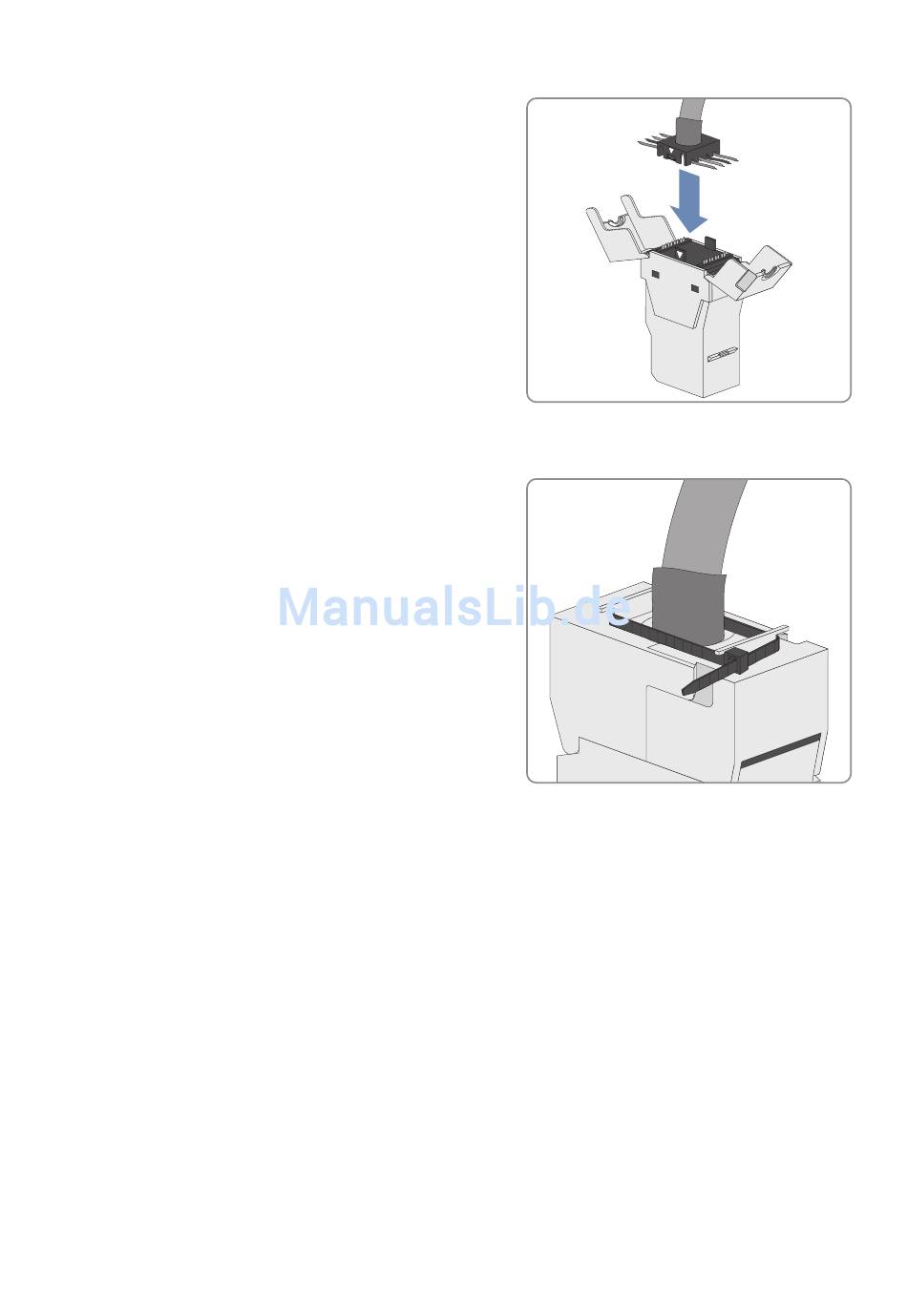

8. Den Kabelsortierer in das Gehäuse einsetzen. Dabei sicherstellen,
dass der weiße Pfeil des Kabelsortierers auf den weißen Pfeil des
Gehäuses zeigt.
☑ Der Kabelsortierer rastet ein.
9. Die klappbaren Teile des Gehäuses zusammenpressen. Dazu eine geeignete Zange (z. B. Rohrzange) verwenden.
☑ Die klappbaren Teile des Gehäuses rasten hörbar ein.
10. Die Kabelfixierung des Gehäuses mit einem Kabelbinder sichern.
11. Das überstehende Ende des Kabelbinders abschneiden.
52
PPC-BE-P7-de-13
SMA Solar Technology AG
Betriebsanleitung
