SMA Solar Technology AG

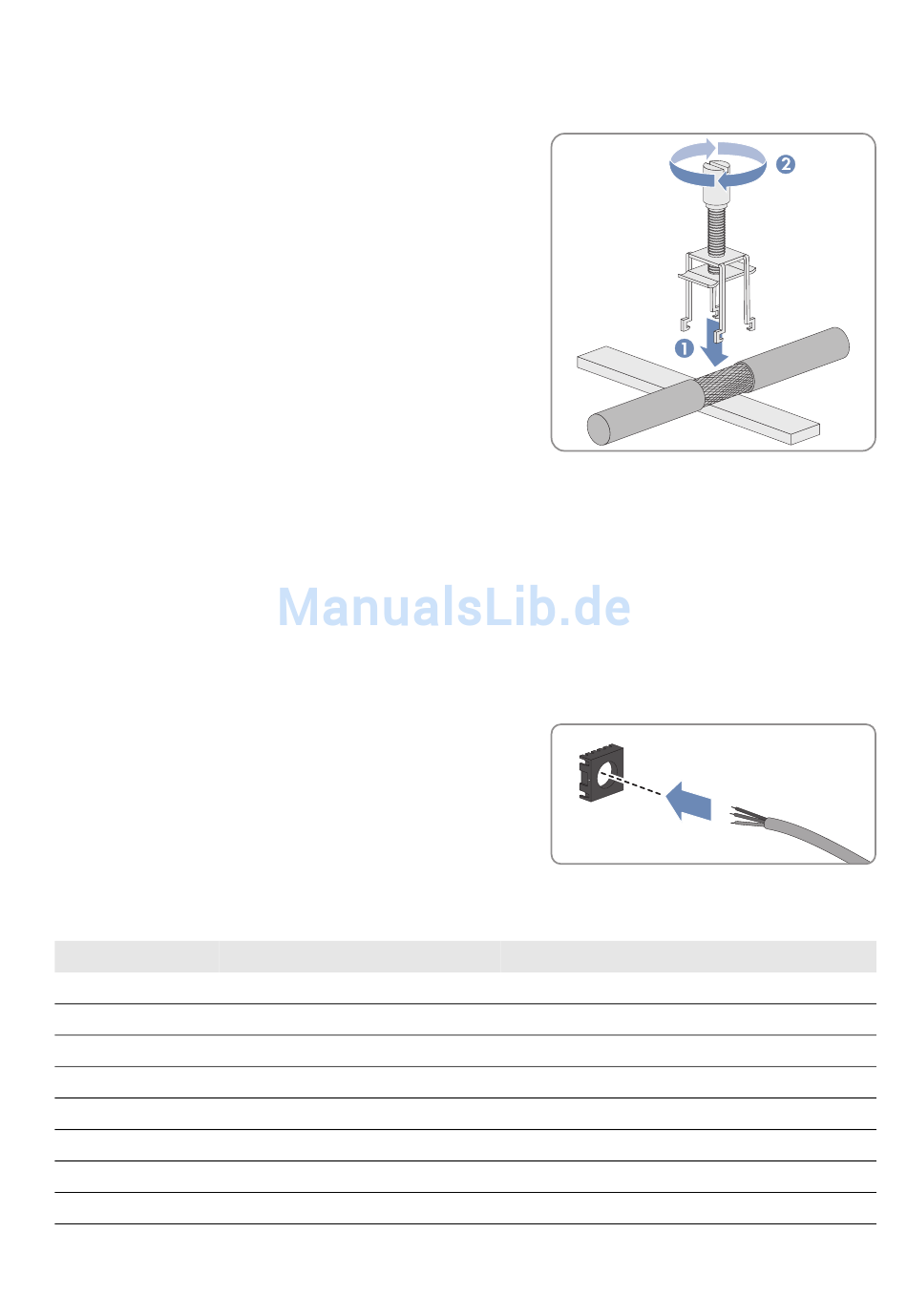

11.2.2 Schirmkontakt der Kabel mit Schirmklemmbügel anschließen
1. Den Schirmklemmbügel von der Schiene abnehmen.
2. Den Schirmklemmbügel auf den Schirm des abisolierten Kabels
aufsetzen, bis der Schirmklemmbügel einrastet, und den
Schirmklemmbügel handfest anziehen.

11.2.3 Netzwerkkabel an RJ45-Keystone-Buchse installieren

Optional haben Sie die Möglichkeit, die Verlegekabel fürs Netzwerk an das modulare Patch Panel anzuschließen. Das
Modul für die Netzwerkkabel enthält 4 oder 8 RJ45-Keystone-Buchsen, über die die Netzwerkkabel via Keystone Jacks
angeschlossen werden.
Vorgehen:
1. Das Netzwerkkabel 30 mm abmanteln.
2. Geflechtschirm umschlagen.
3. Folienschirm der Adernpaare entfernen.
4. Aluminiumfolie außen über dem Geflechtschirm mit der Klebeseite nach innen bündig anbringen.
5. Das Netzwerkkabel in den Kabelsortierer durchführen.
6. Die Leiter in die Schlitze des Kabelsortierers legen. Dabei die Farbcodierung entsprechend dem Standard Ihrer Wahl
beachten.
Aderpaar
1
2
3
4
Betriebsanleitung
Aderfarbe
weiß-blau
blau
weiß-orange
orange
weiß-grün
grün
weiß-braun
braun
11 Wiederkehrende Handlungen
Kontakt-568A
5
4
3
6
1
2
7
8
PPC-BE-P7-de-13
Kontakt-568B
5
4
1
2
3
6
7
8
