DC-Kit3

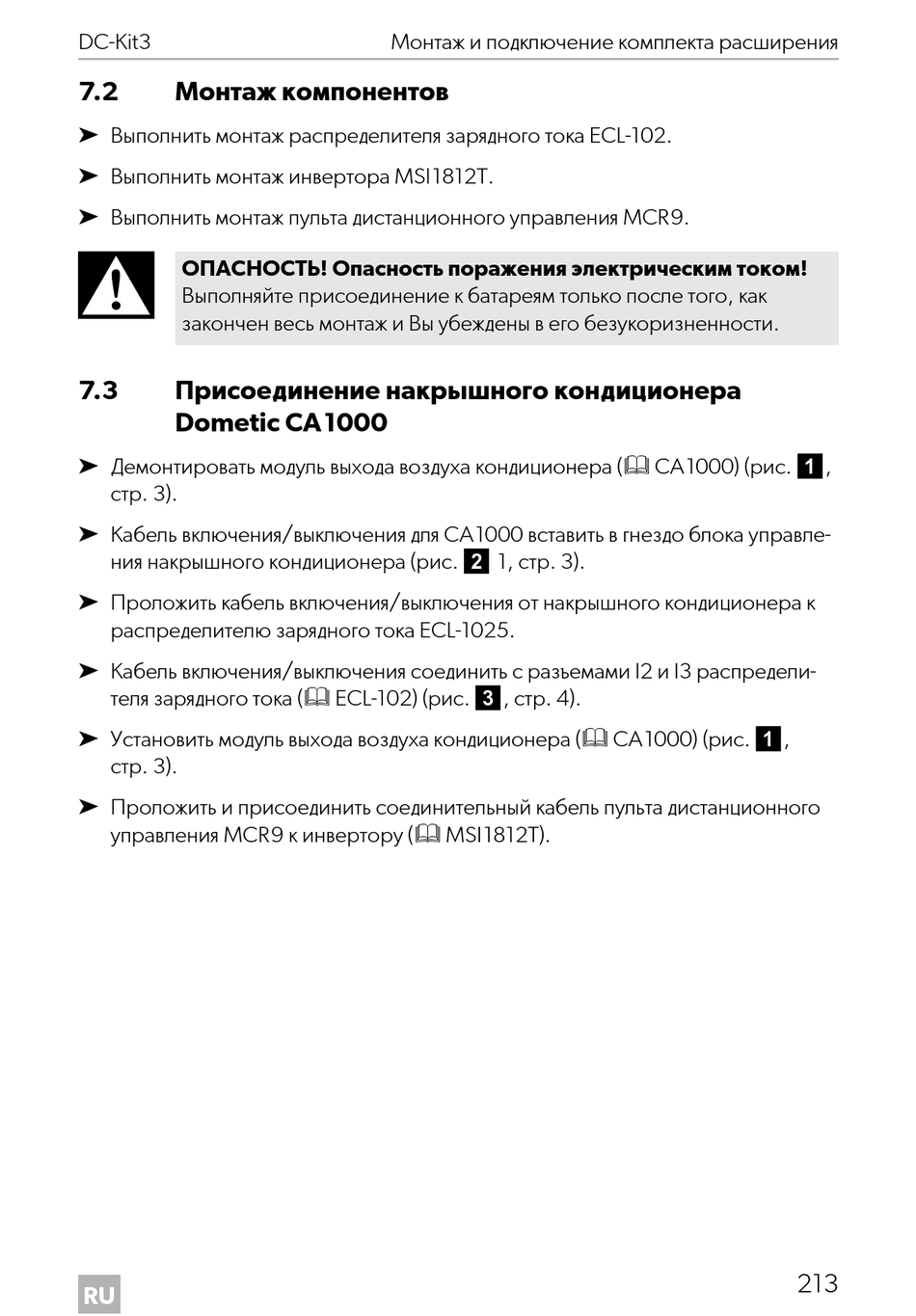

7.2 Монтаж компонентов
➤ Выполнить монтаж распределителя зарядного тока ECL-102.
➤ Выполнить монтаж инвертора MSI1812T.
➤ Выполнить монтаж пульта дистанционного управления MCR9.
D
ОПАСНОСТЬ! Опасность поражения электрическим током!
Выполняйте присоединение к батареям только после того, как
закончен весь монтаж и Вы убеждены в его безукоризненности.
7.3 Присоединение накрышного кондиционера
Dometic CA1000
➤ Демонтировать модуль выхода воздуха кондиционера ( CA1000) (рис. 1,
стр. 3).
➤ Кабель включения/выключения для CA1000 вставить в гнездо блока управле-
ния накрышного кондиционера (рис. 2 1, стр. 3).
➤ Проложить кабель включения/выключения от накрышного кондиционера к
распределителю зарядного тока ECL-1025.
➤ Кабель включения/выключения соединить с разъемами I2 и I3 распредели-
теля зарядного тока ( ECL-102) (рис. 3, стр. 4).
➤ Установить модуль выхода воздуха кондиционера ( CA1000) (рис. 1,
стр. 3).
➤ Проложить и присоединить соединительный кабель пульта дистанционного
управления MCR9 к инвертору ( MSI1812T).
RU
Монтаж и подключение комплекта расширения
213
