AIR CONDITIONERS
DC-Kit5
DC Extension Kit
EN
Installation and Operating Manual. . . . . . . . 9
DC-Erweiterungskit
DE
Montage- und Bedienungsanleitung . . . . .26
Kit d'extension CC
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .46
Set de ampliación para CC
ES
Instrucciones de montaje y de uso . . . . . . .64
Kit de expansão DC
PT
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . . .82
Kit di ampliamento per CC
IT
Istruzioni di montaggio e d'uso . . . . . . . . 100
DC-uitbreidingskit
NL
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . . . . . . 118
DC-udvidelsessæt
DA
Monterings- og betjeningsvejledning . . . 136
ACCESSORIES
DC-utbyggnadssats
SV
Monterings- och bruksanvisning . . . . . . . 154
DC-utvidelsessett
NO
Monterings- og bruksanvisning . . . . . . . . 170
DC-laajennussetti
FI
Asennus- ja käyttöohje . . . . . . . . . . . . . . . 186
Комплект расширения для
RU
постоянного тока
Инструкция по монтажу и эксплуатации 202
Zestaw uzupełniający DC
PL
Instrukcja montażu i obsługi. . . . . . . . . . . 220
Rozširujúca súprava DC
SK
Návod na montáž a uvedenie
do prevádzky. . . . . . . . . . . . . . . . . . . . . . . 239
Rozšiřující sada DC
CS
Návod k montáži a obsluze . . . . . . . . . . . 257
Egyenáramú bővítőkészlet
HU
Szerelési és használati útmutató . . . . . . . 274
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic DC-Kit5
Inhaltszusammenfassung für Dometic DC-Kit5
- Seite 1 постоянного тока Инструкция по монтажу и эксплуатации 202 Zestaw uzupełniający DC Instrukcja montażu i obsługi... 220 DC-Kit5 Rozširujúca súprava DC Návod na montáž a uvedenie DC Extension Kit do prevádzky..... . . 239 Installation and Operating Manual.

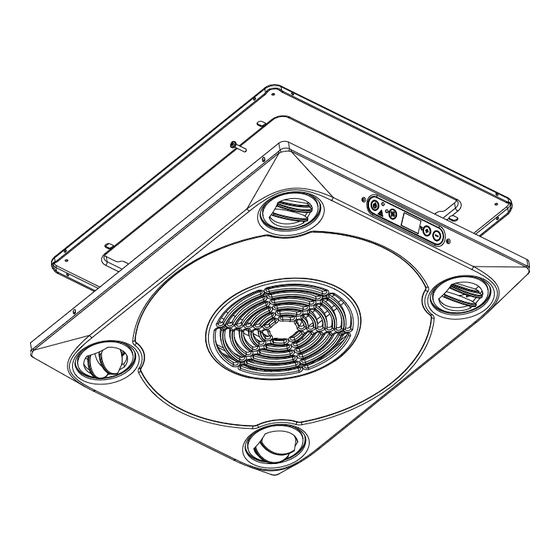

- Seite 3 DC-Kit5 CA1000...
- Seite 4 DC-Kit5 CA2500...
- Seite 5 DC-Kit5 B2200...
- Seite 6 DC-Kit5 FreshJet...
- Seite 7 DC-Kit5 FreshLight...
- Seite 8 DC-Kit5 LIN1 LIN2 DC-Kit 12 V...
- Seite 26 DC-Kit5 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... 27 Allgemeine Sicherheitshinweise .
-
Seite 27: Erklärung Der Symbole
DC-Kit5 Erklärung der Symbole Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. -
Seite 28: Allgemeine Sicherheit
WARNUNG! • Beachten Sie auch die Sicherheitshinweise in den Montage- und Bedienungsanleitung zu den mitgelieferten Komponenten und zu Ihrer Dometic Klimaanlage. • Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch. • Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der... -
Seite 29: Sicherheit Beim Betrieb
DC-Kit5 Allgemeine Sicherheitshinweise Sicherheit beim Betrieb WARNUNG! Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von elektrischen Geräten zum Schutz vor: • elektrischem Schlag • Brandgefahr • Verletzungen • Betreiben Sie das System nur, wenn alle Gehäuse und Leitungen unbeschädigt sind. -
Seite 30: Lieferumfang
Lieferumfang DC-Kit5 Lieferumfang Menge Bezeichnung Artikelnummer Ladestromverteiler ECL-103 9600000548 Wechselrichter MSI1824T mit Vorrangschaltung 9600000011 Fernbedienung für den Wechselrichter MCR-9 9600000091 (einschließlich Anschlusskabel) 2-adrige Steuerleitung für MCR-9 4441300124 (CA2500, B1600, HB2500) 2-adrige Steuerleitung für 4441300129 B2200/B1600 Plus Sensing Cable für CA1000... -
Seite 31: Bestimmungsgemäßer Gebrauch
DC-Kit5 Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Das Erweiterungskit DC-Kit5 (Art.-Nr. 9100300073) ist geeignet, um die folgenden Dometic Dachklimaanlagen für den 24-Vg-Fahrbetrieb aufzurüsten: • CA1000, CA2500 • B1600, B2200, B1600 Plus, HB2500 • FJ1100, FJ1700, FJ2200 • FL1600, FL2200 • FW3000 Der Wechselrichter MSI1824T ist nur für den Kühleinsatz der Dachklimaanlage aus- gelegt, nicht für den Heizbetrieb, da die Heizelemente mehr Strom aufnehmen als... -
Seite 32: Technische Beschreibung
Technische Beschreibung DC-Kit5 Technische Beschreibung Das Erweiterungskit DC-Kit5 ermöglicht es, Dometic Dachklimaanlagen in Fahr- zeugen mit 24 Vg zu betreiben. Das Erweiterungskit besteht aus den folgenden Komponenten: • Der Ladestromverteiler ECL-103 mit Unterspannungsschutz regelt die Strom- verteilung zwischen Starterbatterie, Versorgungsbatterie und Lichtmaschine. Er verhindert so eine Überlastung der Batterien und der Bordelektronik. -
Seite 33: Dc-Kit Montieren Und Anschließen
Beachten Sie beim Einbau auch die Informationen in den Montage- und Bedienungsanleitung zu den mitgelieferten Komponenten • Wechselrichter MSI1824T • Fernbedienung MCR-9 • Ladestromverteiler ECL-103 und zu Ihrer Dometic Dachklimaanlage • CA1000, CA2500 • B1600, B1600 Plus, B2200 • HB2500 • FJ1100, FJ1700, FJ2200 •... -
Seite 34: Einbau Vorbereiten
DC-Kit montieren und anschließen DC-Kit5 Beachten Sie folgende Sicherheitshinweise beim elektrischen Anschluss: ACHTUNG! Kurzschlussgefahr! • Trennen Sie zuerst die 230-V-Fremdversorgung zum Wohnmobil. • Trennen Sie die Masse-Verbindung zur Versorgungsbatterie. • Trennen Sie die Verbindung zur Starterbatterie. • Wenn Sie Leitungen durch Blechwände oder andere scharfkantige Wände führen müssen, benutzen Sie Leerrohre oder Leitungs-... -
Seite 35: Komponenten Montieren
Schließen Sie die Batterieanschlüsse erst dann an, wenn die gesamte Installation abgeschlossen ist und Sie sich von der fehlerfreien Installa- tion überzeugt haben. Dometic Dachklimaanlage CA1000 anschließen ➤ Luftauslasseinheit der Dachklimaanlage entfernen ( CA1000) (Abb. 1, Seite 3). ➤ Ein-/Ausschaltkabel für CA1000 in die Buchse auf der Steuerplatine der Dach- klimaanlage stecken (Abb. - Seite 36 HINWEIS Schließen Sie Dachklimaanlagen mit einer Seriennummer unter 802200001 so an wie in Kapitel „Dometic Klimaanlage B1600 und HB2500 anschließen“ auf Seite 39 beschrieben. ➤ Auslasspanel der Dachklimaanlage entfernen, ggf. die obere Abdeckhaube ent- fernen ( B2200/B1600 Plus) (Abb. 6, Seite 5).
- Seite 37 DC-Kit5 DC-Kit montieren und anschließen Dometic Dachklimaanlage FJ1100, FJ1700, FJ2200 anschließen ➤ Auslasspanel der Dachklimaanlage entfernen, ggf. die obere Abdeckhaube ent- fernen ( FJ1100, FJ1700, FJ2200) (Abb. 8, Seite 6). ➤ Ein-/Ausschaltkabel für FJ1100, FJ1700, FJ2200 mit dem Steckanschluss auf der Platine verbinden (Abb.
-
Seite 38: Dometic Staukastenklimaanlage Fw3000 Anschließen
DC-Kit montieren und anschließen DC-Kit5 Dometic Dachklimaanlage FL1600, FL2200 anschließen ➤ Auslasspanel der Dachklimaanlage entfernen, ggf. die obere Abdeckhaube ent- fernen ( FL1600, FL2200) (Abb. 0, Seite 7). ➤ Ein-/Ausschaltkabel für FL1600, FL2200 mit dem Steckanschluss auf der Platine verbinden (Abb. a, Seite 8). -
Seite 39: Dc-Kit Elektrisch Anschließen
DC-Kit5 DC-Kit montieren und anschließen Dometic Klimaanlage B1600 und HB2500 anschließen ➤ D+-Ausgang der Lichtmaschine mit einem 1-mm²-Kabel mit dem Anschluss I2 des Ladestromverteilers verbinden ( ECL-103) (Abb. 3, Seite 4). ➤ I5-Ausgang des ECL-103 mit dem Steuerleitungsanschluss der Fernbedienung MCR-9 verbinden (Abb. -
Seite 40: Dc-Kit Benutzen
DC-Kit benutzen DC-Kit5 DC-Kit benutzen Das DC-Kit5 besteht aus mehreren Komponenten, die jeweils eigene Montage- und Bedienungsanleitungen haben. Bitte nutzen Sie die Montage- und Bedienungs- anleitungen der Komponenten und machen Sie sich mit den einzelnen Geräten vertraut. In diesem Kapitel finden Sie Hinweise zur Bedienung des Gesamtsystems. Diese Bedienungsanleitung ersetzt nicht die Informationen in den Montage- und Bedienungsanleitungen der Komponenten. -
Seite 41: Anlage Einschalten
DC-Kit5 DC-Kit benutzen Anlage einschalten Beachten Sie folgende Hinweise, bevor Sie das System einschalten: • Lüften Sie das Fahrzeug. • Stellen Sie sicher, dass die Lüftungsöffnungen der Luftdüsen und Lüfter der Komponenten nicht verdeckt sind. • Stellen Sie sicher, dass alle Gehäuse und Kabel unbeschädigt sind und dass alle Isolierungen intakt sind. - Seite 42 DC-Kit benutzen DC-Kit5 Fahrbetrieb: Versorgung durch die 24-V-Batterie bei ausgeschaltetem Motor • CA1000, CA2500, B2200, B1600 Plus, FJ1100, FJ1700, FJ2200, FL1600, FL2200, FW3000 Wenn der Wechselrichter wegen Unterspannung der Versorgerbatterie (21 V) abschaltet, liegt an seiner Steckdose keine Spannung mehr an und die Dachkli- maanlage schaltet ab.
- Seite 43 DC-Kit5 DC-Kit benutzen • CA1000, CA2500 Wenn der Ladespannungsregler wegen Unterspannung die Verbindung zur Versorgerbatterie trennt, schaltet er gleichzeitig den Kompressor der Dach- klimaanlage ab. Der Wechselrichter bleibt weiterhin aktiv und an seiner Steck- dose liegt Spannung an. Sobald die Spannung der Versorgerbatterie den Einschaltwert des Ladestrom- verteilers erreicht, wird der Kompressor der Dachklimaanlage wieder einge- schaltet.
-
Seite 44: Anlage Ausschalten
DC-Kit pflegen und warten DC-Kit5 Anlage ausschalten ➤ Schalten Sie zuerst die Klimaanlage aus. ➤ Wenn Sie keine weiteren Verbraucher mit Strom versorgen, schalten Sie den Wechselrichter über die Fernbedienung MCR-9 aus. DC-Kit pflegen und warten HINWEIS Beachten Sie die Pflege- und Reinigungsanweisungen in den Bedienungsanleitungen der einzelnen Komponenten. -
Seite 45: Entsorgung
DC-Kit5 Entsorgung Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Technische Daten HINWEIS Die technischen Daten der Komponenten finden Sie in den...
