IKA AOD 1 Betriebsanleitung
Verwandte Anleitungen für IKA AOD 1
Inhaltszusammenfassung für IKA AOD 1

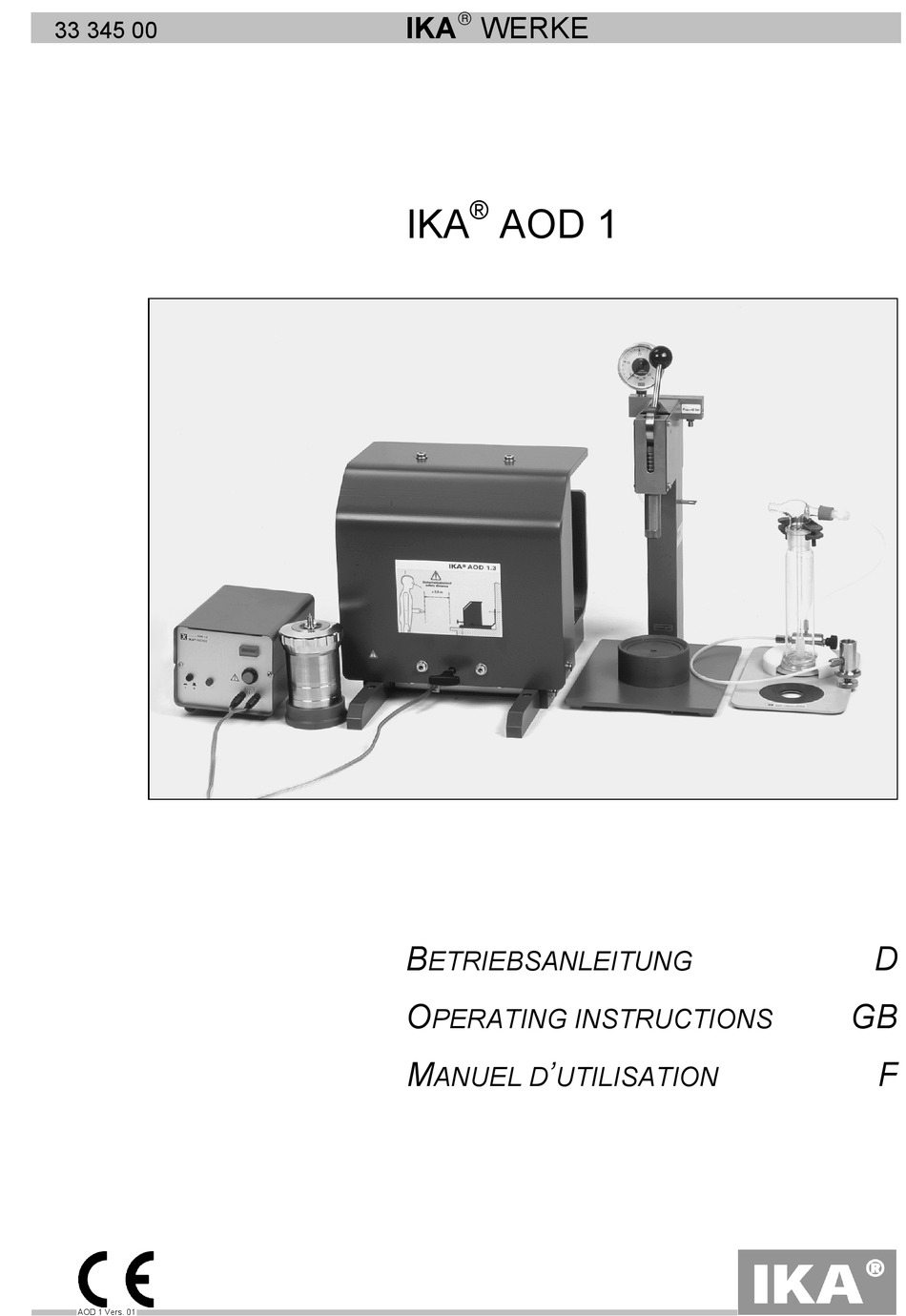

- Seite 1 WERKE 33 345 00 ® AOD 1 ETRIEBSANLEITUNG PERATING INSTRUCTIONS ’ ANUEL D UTILISATION AOD 1 Vers. 01...
- Seite 3 Dichiariamo, assumendone la piena responsabilità, che il prodotto è conforme alle seguenti regolamenti e documenti: EN 61 010 -LABORTECHNIK Janke & Kunkel GmbH & Co. KG Staufen, den 12. Juli 2000 Wolfgang Buchmann Reiner Dietsche Leiter Qualitätssicherung Geschäftsleitung -WERKE AOD 1 Ver. 01 01.03...
-
Seite 4: Inhaltsverzeichnis
Betriebsanleitung ....D Operating instructions ..GB Manuel d’utilisation....F ------------------------------------------------------- Sikkerhedshenvisninger......DK Para su seguridad......... E Turvallisuusmääräykset .....FIN ∆ιατάξεις ασφάλειας......GR Disposizioni di sicurezza......I Sikkerhetsforeskrifter ......N Voor uw veiligheid....... NL Disposições de segurança....P Säkerhetsföreskrifter......S -WERKE AOD 1 Ver. 01 01.03... - Seite 5 -WERKE AOD 1 Ver. 01 01.03...
-
Seite 6: Zeichenerklärung
Mit diesem Symbol sind Informationen gekennzeichnet, die für die technisch ein- wandfreie Funktion des Systems von Bedeutung sind. Missachtung kann Be- schädigungen an Komponenten des Aufschlusssystems AOD 1 zur Folge haben. ☞ Mit diesem Symbol sind Informationen gekennzeichnet, die für die einwandfreie Durchführung von Probeaufschlüssen sowie für den Umgang mit dem Aufschluss-... - Seite 7 Durchführung von Probeaufschlüssen.......... 6-1 Hinweise zur Probe ............... 6-1 Einsatz des Einwegtiegels C 14............. 6-2 Einwaage der Probe..............6-3 Vorbereiten des Aufschlussgefäßes AOD 1.1......... 6-3 Kontaktierung und Positionierung des Aufschlussgefäßes ....6-5 Bombenaufschluss ................ 6-6 Probenüberführung und Absorption der Verbrennungsgase .... 6-7 Reinigung des Aufschlussgefäßes ..........
- Seite 8 Zubehör und Verbrauchsmaterial ..........8-1 Zubehör..................8-1 Verbrauchsmaterial ............... 8-1 Technische Daten ................9-1 Technische Daten Fernzündgerät AOD 1.2 ........9-1 Technische Daten Aufschlussgefäß AOD 1.1 ......... 9-1 Technische Daten Schutzeinrichtung AOD 1.3 ....... 9-1 Technische Daten Sauerstoff-Füllstation C 48 ....... 9-1 Stichwortverzeichnis ..............10-1...
-
Seite 9: Für Ihre Sicherheit
Seite 1-1 1 Für Ihre Sicherheit Das Aufschlusssystem AOD 1 darf nur zur Durchführung von Probenaufschlüssen Verwendungs- zweck von halogen- und schwefelhaltigen organischen Stoffen eingesetzt werden. Zu die- sem Zweck darf ausschließlich das Original IKA -Aufschlussgefäß AOD 1.1 ver- wendet werden. - Seite 10 Druckprüfungen und Servicearbeiten am Aufschlussgefäß dürfen nur von Sach- kundigen vorgenommen werden. Wir schreiben vor, das Aufschlussgefäß nach jeweils 1000 Versuchen oder nach einem Jahr oder je nach Anwendung auch früher zur Überprüfung, ggf. zur Reparatur in unser Werk einzusenden. -WERKE AOD 1 Ver. 01 01.03...
- Seite 11 Sicherheitsmaßnahmen zu treffen. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden. Die Druckgeräterichtlinie können Sie im Carl Heymanns Verlag oder Beuth Verlag beziehen. -WERKE AOD 1 Ver. 01 01.03...
- Seite 12 -WERKE AOD 1 Ver. 01 01.03...
-
Seite 13: Betriebsanleitung
Das Kapitel 3 „Transport, Lagerung, Aufstellungsort“ ist für die Sicherheit und Zu- verlässigkeit des Systems relevant. Kapitel 4 beschreibt die Komponenten des Auf- schlusssystems AOD 1. Das Aufschlusssystem AOD 1 steht für Probeaufschlüsse bereit, nachdem Sie die Versuchs- durchführung Prozeduren in Kapitel 5 „Aufstellung und Inbetriebnahme“ ausgeführt haben. Kapi- tel 6 „Durchführung von Probeaufschlüssen“... -
Seite 14: Systemeigenschaften
Missbrauch der Systemkomponenten oder unerlaubter Änderungen, Reparaturen oder Neuerungen entstanden sind. Systemeigenschaften Das Aufschlusssystem AOD 1 ist für den oxidativen Druckaufschluss von festen und flüssigen Proben bestimmt, die Halogene und Schwefel beinhalten. Es ermöglicht eine schnelle, sichere und wartungsarme Aufschlussmethode zur quantitativen Be- stimmung von Halogenen und Schwefel. -
Seite 15: Transport, Lagerung, Aufstellungsort
Schäden erforderlich (Post, Bahn oder Spedition). Lieferumfang Der Standard-Lieferumfang des Aufschlusssystems AOD 1 besteht aus: • 1 x Fernzündgerät AOD 1.2 (siehe Abbildung Pos. 1) mit Entlüftungsgriff • 1 x Aufschlussgefäß AOD 1.1 (siehe Abbildung Pos. 2) mit festem Platin-Zünddraht C 5012.3 und einem Tragegriff •... -
Seite 16: Aufstellungsort
Berücksichtigung der individuellen Schutzeinrichtung einen gefahrlosen Betrieb ermöglicht. Die Aufstellung des Systems AOD 1 erfolgt auf einem Tisch oder in einem Abzug, um ein sauberes Arbeiten zu gewährleisten. Für den Betrieb des Systems muss am Aufstellungsort eine elektrische Versorgung entsprechend dem Typenschild des Fernzündgerätes sowie eine Sauerstoffversorgung (99,95 % reiner Sauerstoff, Qua-... -
Seite 17: Beschreibung Der Systemkomponenten
Seite 4-1 4 Beschreibung der Systemkomponenten Fernzündgerät AOD 1.2 Netzschalter Signallampe grün Anschluss Zündkabel Taster für Zündung Fernzündgerät Signallampe rot AOD 1.2 Das Fernzündgerät stellt den notwendigen Strom zur Zündung eines Versuches bereit. Nach Betätigen des Tasters für die Zündung erhitzt es den Zünddraht im Aufschlussgefäß, was zur Entzündung des Baumwollfadens oder des Einwegtiegels... -
Seite 18: Zündkopf
Schutz beim Arbeiten mit Druckgefäßen. Es sind jedoch nur Personen geschützt, die sich während eines Versuches vor der Schutzeinrichtung befinden. Ein Versuch kann bei Verwendung der Schutzeinrichtung AOD 1.3 nur dann gezündet werden, wenn sich das Aufschlussgefäß an der vorgegebenen Position hinter der Schutzeinrichtung befindet. -
Seite 19: Aufstellung Und Inbetriebnahme
Aufstellen der Schutzeinrichtung • Betrieb mit Schutzeinrichtung AOD 1.3 Stellen Sie die Schutzeinrichtung AOD 1.3 mit der Öffnung nach hinten an ih- ren vorgesehenen Aufstellungsort und sichern Sie die Schutzeinrichtung gegen Verschieben. Dazu kann die Schutzeinrichtung anhand der Bohrungen im Bo- denbereich oder auf der Rückseite durch Verschraubungen arretiert werden. - Seite 20 • Betrieb mit Schutzeinrichtung AOD 1.3 An der Schutzeinrichtung AOD 1.3 befindet sich ein 5 m langes Zündkabel. Verbinden Sie die Schutzeinrichtung AOD 1.3 mit dem Fernzündgerät AOD 1.2, indem Sie die beiden Stecker des Zündkabels in die dafür vorgesehenen Buch- sen am Fernzündgerät stecken.
-
Seite 21: Durchführung Von Probeaufschlüssen
Verbrennung wäre deshalb nicht mehr gewährleistet. Außerdem könnte die Innenwand des Aufschlussgefäßes beschädigt werden. Solche Substanzen müssen vor dem Verbrennen zu Tabletten gepresst werden. Hierzu eignet sich z. B. die IKA -Briketierpresse C 21 (Zubehör). Flüssige Die meisten flüssigen Substanzen können direkt in den Tiegel eingewogen werden. -
Seite 22: Einsatz Des Einwegtiegels C 14
6 Durchführung von Probeaufschlüssen Seite 6-2 Einsatz des Einwegtiegels C 14 Das Aufschlussgefäß AOD 1.1 bietet die Möglichkeit, für Probenaufschlüsse ver- brennbare Einwegtiegel einzusetzen. Die Benutzung des Einwegtiegels C 14 ver- bessert das Abbrennverhalten der Probe erheblich. Der Einwegtiegel besteht aus Acetobutyrat und trägt eine Energie von etwa 5000 Joule in das Aufschlussgefäß... -
Seite 23: Einwaage Der Probe
Probe im Bereich von wenigen Milligramm bis zu 1 g betragen. Vorbereiten des Aufschlussgefäßes AOD 1.1 ☞ Das Aufschlussgefäß AOD 1.1 wird mit dem festen Platinzünddraht C 5012.3 aus- geliefert. Dieser feste Zünddraht unterliegt jedoch einem Verschleiß und sollte nach jeder Verbrennung kontrolliert werden. Ist der Draht sichtbar dünner geworden, muss er gewechselt werden. - Seite 24 200 µl einer 30 %igen Wasserstoffperoxidlösung in das Aufschlussgefäß eingefüllt. Andere Vorlagen und Konzentrationen entsprechend der Probenmatrix sind möglich (siehe auch Arbeitsanweisungen AOD 1.11 und AOD 1.12). Arretieren der Probe in der Halterung Anschließend wird der Tiegel mit der eingewogenen Probe in den Tiegelhalter ein- gesetzt, und mit dem Sicherungsring arretiert.
-
Seite 25: Kontaktierung Und Positionierung Des Aufschlussgefäßes
Betrieb mit Schutzeinrichtung AOD 1.3 Stellen Sie das Aufschlussgefäß hinter der Schutzeinrichtung AOD 1.3 in die Auf- nahme (Abbildungen siehe Abschnitt 4.2 „Schutzeinrichtung AOD 1.3“). Mit dem Griff auf der Frontseite ziehen Sie das Aufschlussgefäß bis zum Anschlag in die Zündposition. -
Seite 26: Bombenaufschluss
Falls ein zu hoher Strom fließt, spricht die Sicherung auf der Rückseite des Gerätes an. Nach ca. einer Minute kann diese durch einen leichten Druck mit dem Finger wieder aktiviert werden. Das Gerät ist danach wieder einsatzbereit. -WERKE AOD 1 Ver. 01 01.03... -
Seite 27: Probenüberführung Und Absorption Der Verbrennungsgase
Zum Entspannen des Aufschlussgefäßes mit der Entlüftungsstation C 7030 be- achten Sie bitte die Betriebsanleitung der Entlüftungsstation C 7030. ☞ Ein langsames Entspannen über die Waschflasche ist zum Beispiel bei der Iod- bestimmung unbedingt notwendig. -WERKE AOD 1 Ver. 01 01.03... - Seite 28 Bestimmungsverfahren zu be- vorzugen. Weitere Informationen entnehmen Sie zum Beispiel der „DIN 38414 Teil 18, Bestimmung von AOX in Schlämmen und Sedimenten“. Applikationen über die Hg- und As-Bestimmung mit Hilfe der AAS-Spektroskopie können bei IKA ange- fragt werden. ...
-
Seite 29: Reinigung Des Aufschlussgefäßes
(z. B. Einbrennungen, Lochfraß, Korrosion etc.), darf es nicht einer mechani- schen Reinigung unterzogen werden. Benachrichtigen Sie in diesem Fall den Tech- nischen Service! Die Verbrennungsrückstände im Tiegel, z. B. Ruß oder Asche, werden ebenfalls mit Tiegel einem saugfähigen und nichtfasernden Tuch beseitigt. -WERKE AOD 1 Ver. 01 01.03... - Seite 30 -WERKE AOD 1 Ver. 01 01.03...
-
Seite 31: Pflege Und Wartung
Vor jedem Probenaufschluss ist es unbedingt erforderlich, eine Sichtkontrolle aller Teile des Aufschlussgefäßes durchzuführen. Falls dabei Korrosion, mechanische Beschädigungen, lockere Elektroden oder eine Abnutzung des Zünddrahts festge- stellt wird, dürfen keine Probenaufschlüsse durchgeführt werden. Zur Wartung der Aufschlussgefäße lesen Sie die Betriebsanleitung AOD 1.1! Allgemeine Reinigungshinweise ... - Seite 32 -WERKE AOD 1 Ver. 01 01.03...
-
Seite 33: Zubehör Und Verbrauchsmaterial
Seite 8-1 8 Zubehör und Verbrauchsmaterial Zubehör Bestellbezeichnung AOD 1.3 -Schutzeinrichtung AOD 1.13 Fernzündkopf (wird benötigt wenn die Schutzeinrichtung AOD 1.3 nicht verwendet wird) C 21 Brikettierpresse C 29 Reduzierventil C 5010.4 Auflage für Einwegtiegel C 7030 Entlüftungsstation mit Gaswaschflasche nach DIN 12596... - Seite 34 -WERKE AOD 1 Ver. 01 01.03...
-
Seite 35: Technische Daten
Gewicht 2,7 kg Gehäuse Blech, lackiert Technische Daten Aufschlussgefäß AOD 1.1 Die technischen Daten zum Aufschlussgefäß AOD 1.1 entnehmen Sie bitte der Be- triebsanleitung AOD 1.1 Technische Daten Schutzeinrichtung AOD 1.3 Abmessungen 300 x 530 x 320 mm (BxTxH) Wandstärke... - Seite 36 -WERKE AOD 1 Ver. 01 01.03...
-
Seite 37: Stichwortverzeichnis
Folgeanalytik ......2-2, 6-8 unbekannte Proben .......1-1 Undichtigkeit ......6-5, 7-1 gefahrloser Betrieb ..1-1, 3-2, 6-1 unvollständige Verbrennung ..6-8 Gelatinekapsel....... 6-1 Verbrennungstütchen ....6-1 Verschleiß........7-1 Iodbestimmung......6-7 Ionenchromatografie....2-2, 6-8 Verschleißerscheinungen ....6-5 Verwendungszweck.......1-1 Korrosion ........7-1 Zündposition ......4-2, 6-5 -WERKE AOD 1 Ver. 01 01.03... - Seite 45 -WERKE AOD 1 Ver. 01 01.03...
