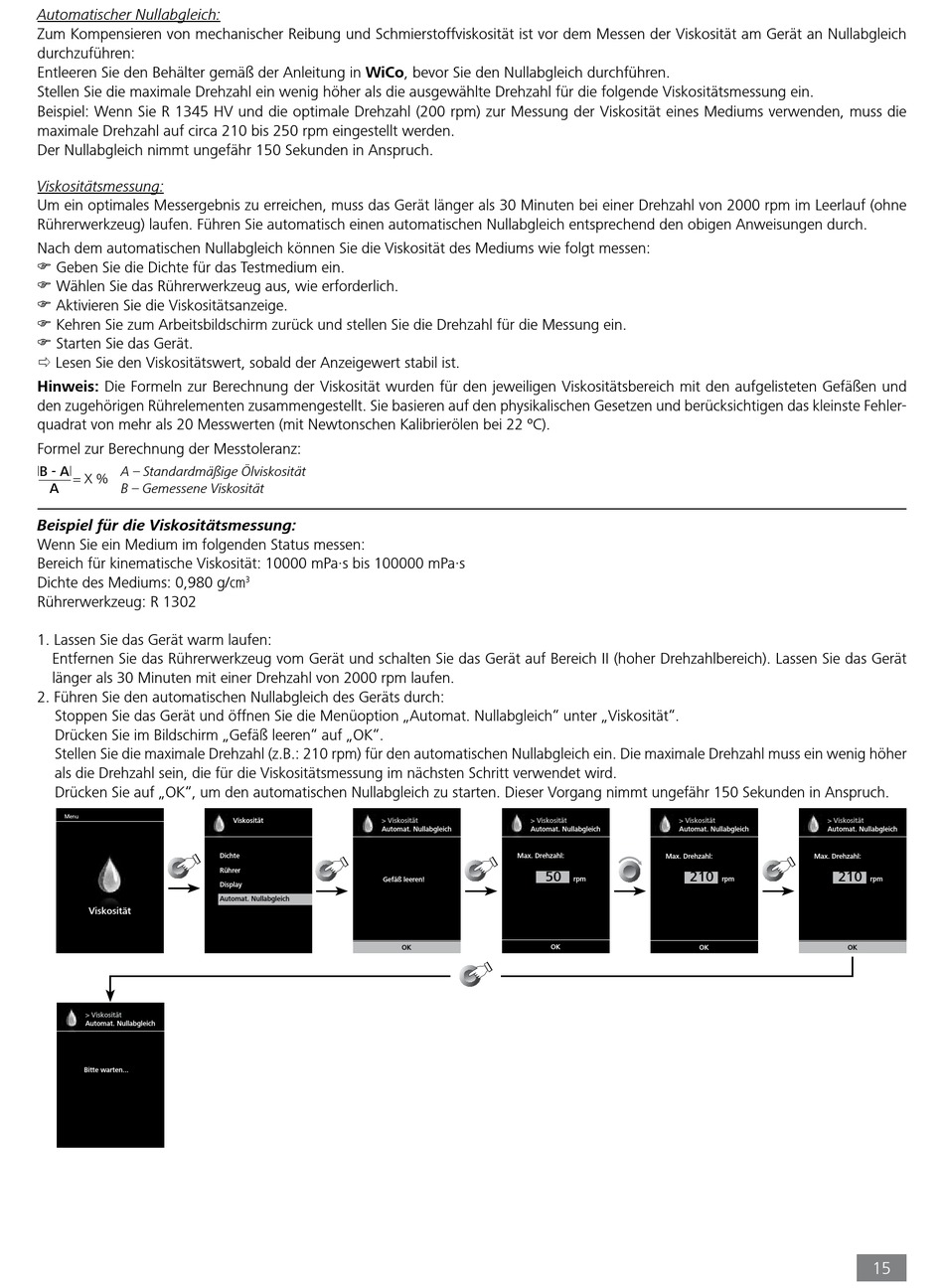

Automatischer Nullabgleich:
Zum Kompensieren von mechanischer Reibung und Schmierstoffviskosität ist vor dem Messen der Viskosität am Gerät an Nullabgleich
durchzuführen:
Entleeren Sie den Behälter gemäß der Anleitung in WiCo, bevor Sie den Nullabgleich durchführen.
Stellen Sie die maximale Drehzahl ein wenig höher als die ausgewählte Drehzahl für die folgende Viskositätsmessung ein.
Beispiel: Wenn Sie R 1345 HV und die optimale Drehzahl (200 rpm) zur Messung der Viskosität eines Mediums verwenden, muss die
maximale Drehzahl auf circa 210 bis 250 rpm eingestellt werden.
Der Nullabgleich nimmt ungefähr 150 Sekunden in Anspruch.
Viskositätsmessung:
Um ein optimales Messergebnis zu erreichen, muss das Gerät länger als 30 Minuten bei einer Drehzahl von 2000 rpm im Leerlauf (ohne
Rührerwerkzeug) laufen. Führen Sie automatisch einen automatischen Nullabgleich entsprechend den obigen Anweisungen durch.
Nach dem automatischen Nullabgleich können Sie die Viskosität des Mediums wie folgt messen:
Geben Sie die Dichte für das Testmedium ein.
Wählen Sie das Rührerwerkzeug aus, wie erforderlich.
Aktivieren Sie die Viskositätsanzeige.
Kehren Sie zum Arbeitsbildschirm zurück und stellen Sie die Drehzahl für die Messung ein.
Starten Sie das Gerät.
Lesen Sie den Viskositätswert, sobald der Anzeigewert stabil ist.
Hinweis: Die Formeln zur Berechnung der Viskosität wurden für den jeweiligen Viskositätsbereich mit den aufgelisteten Gefäßen und
den zugehörigen Rührelementen zusammengestellt. Sie basieren auf den physikalischen Gesetzen und berücksichtigen das kleinste Fehler-
quadrat von mehr als 20 Messwerten (mit Newtonschen Kalibrierölen bei 22 ºC).
Formel zur Berechnung der Messtoleranz:
B - A
A – Standardmäßige Ölviskosität
= X %
A
B – Gemessene Viskosität
Beispiel für die Viskositätsmessung:
Wenn Sie ein Medium im folgenden Status messen:
Bereich für kinematische Viskosität: 10000 mPa·s bis 100000 mPa·s
Dichte des Mediums: 0,980 g/cm
Rührerwerkzeug: R 1302
1. Lassen Sie das Gerät warm laufen:
Entfernen Sie das Rührerwerkzeug vom Gerät und schalten Sie das Gerät auf Bereich II (hoher Drehzahlbereich). Lassen Sie das Gerät
länger als 30 Minuten mit einer Drehzahl von 2000 rpm laufen.
2. Führen Sie den automatischen Nullabgleich des Geräts durch:
Stoppen Sie das Gerät und öffnen Sie die Menüoption „Automat. Nullabgleich" unter „Viskosität".
Drücken Sie im Bildschirm „Gefäß leeren" auf „OK".
Stellen Sie die maximale Drehzahl (z.B.: 210 rpm) für den automatischen Nullabgleich ein. Die maximale Drehzahl muss ein wenig höher
als die Drehzahl sein, die für die Viskositätsmessung im nächsten Schritt verwendet wird.
Drücken Sie auf „OK", um den automatischen Nullabgleich zu starten. Dieser Vorgang nimmt ungefähr 150 Sekunden in Anspruch.
Menu
Viskosität
> Viskosität
Automat. Nullabgleich
Bitte warten...
3
Viskosität
> Viskosität
Automat. Nullabgleich
Dichte
Rührer
Gefäß leeren!
Display
Auto Zeroing
Automat. Nullabgleich
> Viskosität
Automat. Nullabgleich
Max. Drehzahl:
50
rpm
OK
OK
> Viskosität
> Viskosität
Automat. Nullabgleich
Automat. Nullabgleich
Max. Drehzahl:
Max. Drehzahl:
210
210
rpm
OK
rpm
OK
15
