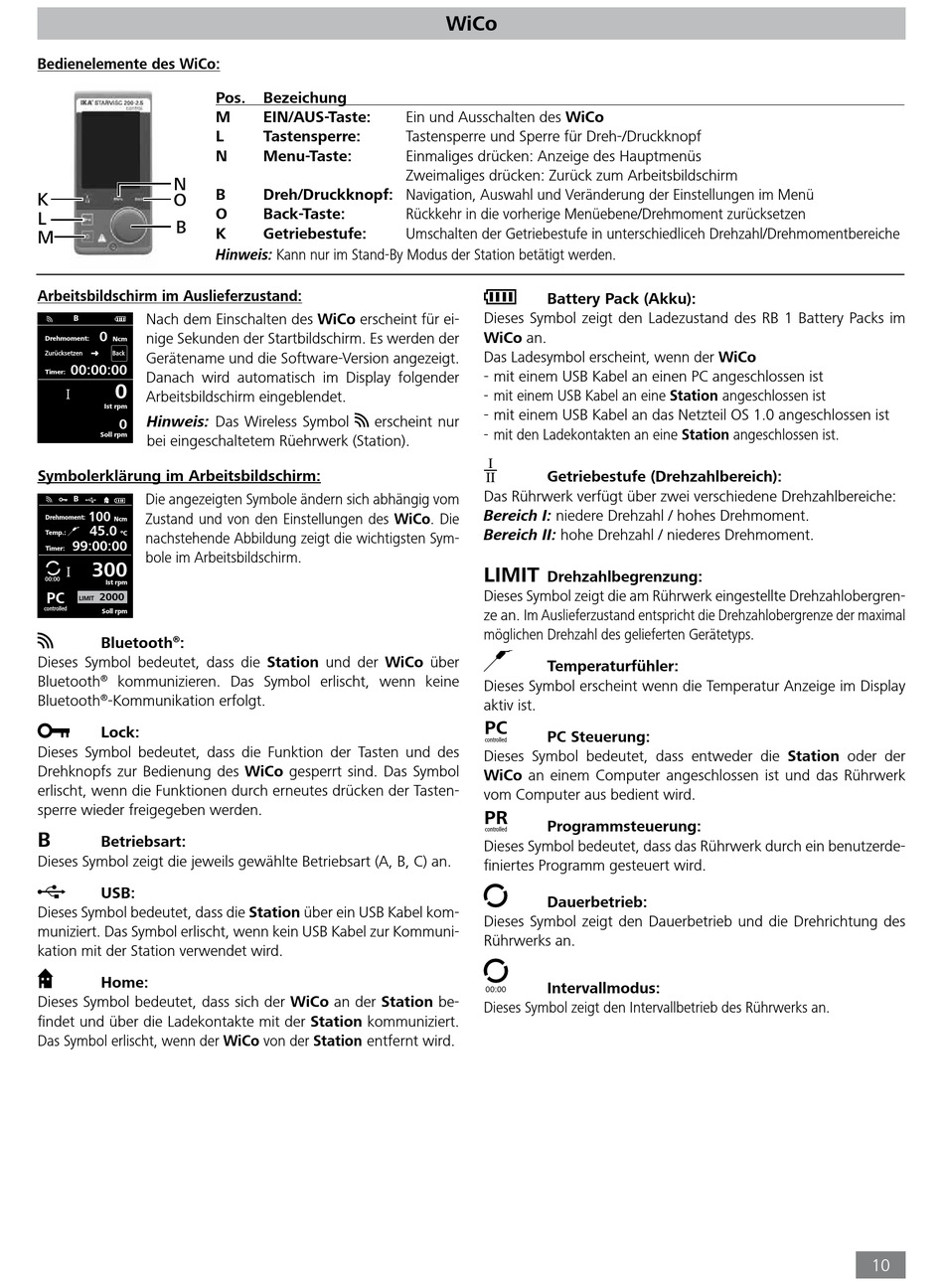

Bedienelemente des WiCo:
N
K
O
L
B
M
Arbeitsbildschirm im Auslieferzustand:
Nach dem Einschalten des WiCo erscheint für ei-
B
0
nige Sekunden der Startbildschirm. Es werden der
Drehmoment:
Ncm
Zurücksetzen
Back
Gerätename und die Software-Version angezeigt.
00:00:00
Timer:
Danach wird automatisch im Display folgender
0
I
Arbeitsbildschirm eingeblendet.
Ist rpm
Hinweis: Das Wireless Symbol
0
Soll rpm
bei eingeschaltetem Rüehrwerk (Station).
Symbolerklärung im Arbeitsbildschirm:
Die angezeigten Symbole ändern sich abhängig vom
B
100
Zustand und von den Einstellungen des WiCo. Die
Drehmoment:
Ncm
45.0
Temp.:
nachstehende Abbildung zeigt die wichtigsten Sym-
ºC
99:00:00
Timer:
bole im Arbeitsbildschirm.
300
I
00:00
Ist rpm
PC
2000
LIMIT
controlled
Soll rpm
Bluetooth
:
®
Dieses Symbol bedeutet, dass die Station und der WiCo über
Bluetooth
kommunizieren. Das Symbol erlischt, wenn keine
®
Bluetooth
-Kommunikation erfolgt.
®
Lock:
Dieses Symbol bedeutet, dass die Funktion der Tasten und des
Drehknopfs zur Bedienung des WiCo gesperrt sind. Das Symbol
erlischt, wenn die Funktionen durch erneutes drücken der Tasten-
sperre wieder freigegeben werden.
B
Betriebsart:
Dieses Symbol zeigt die jeweils gewählte Betriebsart (A, B, C) an.
USB:
Dieses Symbol bedeutet, dass die Station über ein USB Kabel kom-
muniziert. Das Symbol erlischt, wenn kein USB Kabel zur Kommuni-
kation mit der Station verwendet wird.
Home:
Dieses Symbol bedeutet, dass sich der WiCo an der Station be-
findet und über die Ladekontakte mit der Station kommuniziert.
Das Symbol erlischt, wenn der WiCo von der Station entfernt wird.
Pos.
Bezeichung
M
EIN/AUS-Taste:
L
Tastensperre:
N
Menu-Taste:
B
Dreh/Druckknopf: Navigation, Auswahl und Veränderung der Einstellungen im Menü
O
Back-Taste:
K
Getriebestufe:
Hinweis: Kann nur im Stand-By Modus der Station betätigt werden.
erscheint nur
WiCo
Ein und Ausschalten des WiCo
Tastensperre und Sperre für Dreh-/Druckknopf
Einmaliges drücken: Anzeige des Hauptmenüs
Zweimaliges drücken: Zurück zum Arbeitsbildschirm
Rückkehr in die vorherige Menüebene/Drehmoment zurücksetzen
Umschalten der Getriebestufe in unterschiedliceh Drehzahl/Drehmomentbereiche
Battery Pack (Akku):
Dieses Symbol zeigt den Ladezustand des RB 1 Battery Packs im
WiCo an.
Das Ladesymbol erscheint, wenn der WiCo
- mit einem USB Kabel an einen PC angeschlossen ist
- mit einem USB Kabel an eine Station angeschlossen ist
- mit einem USB Kabel an das Netzteil OS 1.0 angeschlossen ist
- mit den Ladekontakten an eine Station angeschlossen ist.
Getriebestufe (Drehzahlbereich):
Das Rührwerk verfügt über zwei verschiedene Drehzahlbereiche:
Bereich I: niedere Drehzahl / hohes Drehmoment.
Bereich II: hohe Drehzahl / niederes Drehmoment.
LIMIT
Drehzahlbegrenzung:
Dieses Symbol zeigt die am Rührwerk eingestellte Drehzahlobergren-
ze an. Im Auslieferzustand entspricht die Drehzahlobergrenze der maximal
möglichen Drehzahl des gelieferten Gerätetyps.
Temperaturfühler:
Dieses Symbol erscheint wenn die Temperatur Anzeige im Display
aktiv ist.
PC
PC Steuerung:
controlled
Dieses Symbol bedeutet, dass entweder die Station oder der
WiCo an einem Computer angeschlossen ist und das Rührwerk
vom Computer aus bedient wird.
PR
Programmsteuerung:
controlled
Dieses Symbol bedeutet, dass das Rührwerk durch ein benutzerde-
finiertes Programm gesteuert wird.
Dauerbetrieb:
Dieses Symbol zeigt den Dauerbetrieb und die Drehrichtung des
Rührwerks an.
Intervallmodus:
00:00
Dieses Symbol zeigt den Intervallbetrieb des Rührwerks an.
10
