Konformitätserklärung gemäß dem Gesetz über Funkanlagen und
Telekommunikationsendeinrichtungen (FTEG) und der Richtlinie 1999/5/EG (R&TTE)
Declaration of Conformity in accordance with the Radio and Telecomunications Terminal Equipment Act
(FTEG) and Directive 1999/5/EG (R&TTE)
Graupner GmbH & Co. KG
Henriettenstr. 94-96
D-73230 Kirchheim/Teck
erklärt, dass das Produkt:
declares that the product:
Verwendungszweck:
Intended purpose:
Geräteklasse:
Equipment class:
bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des § 3 und den
übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht.
complies with the essential requirements of § 3 and the other relevant provisions of the FTEG (Article 3 of the R&TTE
Directive), when used for it's intended purpose.
Angewendete harmonisierte Normen:
Harmonised standards applied:
EN 60950 Gesundheit und Sicherheit gemäß § 3 (1) 1, (Artikel 3 (1) a)
Health and safety requirements pursuant to § 3 (1) 1, (Article 3 (1) a)
EN 301 489-1/-3 Schutzanforderungen in Bezug auf die elektromagnetische
Verträglichkeit (§ 3 (1) 2, (Artikel 3 (1) b))
Protection requirements concerning electromagnetic capatibility
(§ 3 (1) 2, (Article 3 (1) b))
EN 300 220-1/-3 Maßnahmen zur effizienten Nutzung des Frequenzspektrums
(§ 3 (2), (Artikel 3 (2) ))
Measures for the efficient use of the radio frequency spectrum
(§ 3 (2), (Article 3 (2) ))
Kirchheim, 09.01.2008
Graupner GmbH & Co. KG Henriettenstr. 94-96 D-73230 Kirchheim/Teck Germany
Tel: 07021/722-0 Fax: 07021/722-200
25
RC Sport 2-PYX AM 2 Kanal 27 MHz
Funkanlage zur Fernsteuerung von Modellen
Radio equipment for remote controlling of models
2
Hans Graupner, Geschäftsführer
Hans Graupner, Managing Director
Email: info@graupner.de
GM-Racing 90500 - 90500.RTR Radicator 4WD

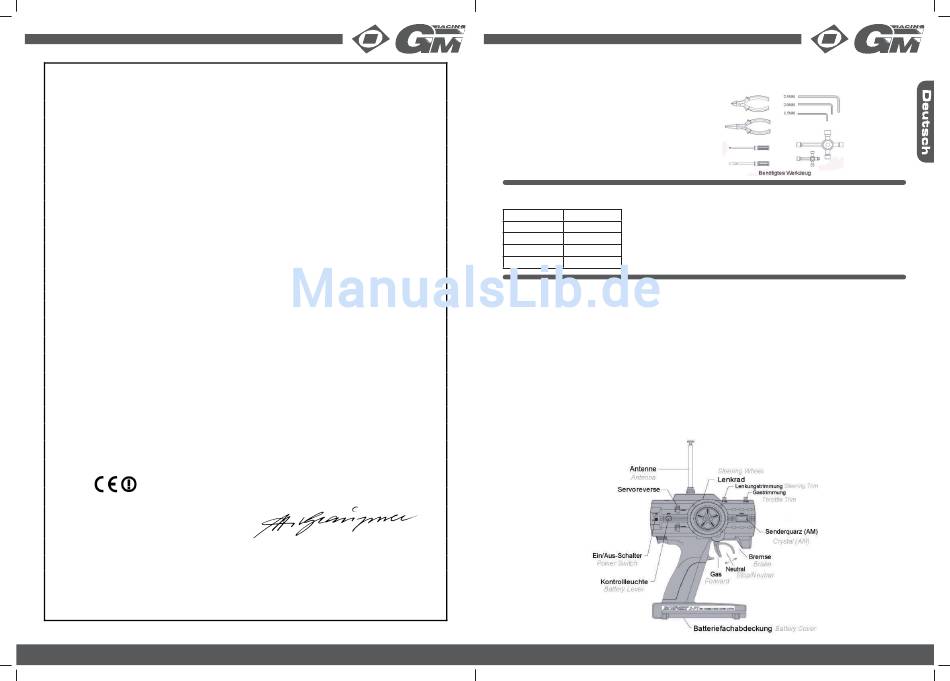

WERKZEUG UND PRAKTISCHE HILFSMITTEL

Zusätzlich zu dem Werkzeug, das dem Fahrzeug beiliegt, sind folgende Werkzeuge sowohl nützlich als auch – in
manchen Fällen – notwendig:
• Kleiner Flach- und kleiner Kreuzschlitz-Schraubendreher
z.B. Best.-Nr. 98116.12 und 98116.15
• Spitzzange
• Glühkerzenschlüssel
• Kreuzschlitz-Schraubendreher #0 oder #1
• Inbusschlüssel mit 1,5mm, 2mm und
2,5mm, Mutternschlüssel

LADEN DES FAHRAKKUS

Zuerst müssen Sie den Fahrakku mit dem beiliegenden Ladegerät aufl aden.
Zum Laden muß der Akku mit dem Ladegerät verbunden werden, der Ladevorgang
Akkukapazität Ladezeit ca.
startet automatisch. Trennen Sie den Akku vom Ladegerät nach der in der Tabelle
1800 mAh 5 h
angegebenen Zeit oder wenn er handwarm geworden ist. Laden Sie die Akkus nie
2400 mAh 7 h
unbeaufsichtigt! Lesen Sie auch die beiliegenden Akkusicherheitshinweise!
3000 mAh 9 h
4000 mAh 12 h

DAS FERNSTEUERSYSTEM

Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem des Radicator-RTR und über seine verschie-
denen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese Funktionen und Einstellun-
gen gelesen und verstanden haben.
Legen Sie 8 AA-Batterien oder Akkus in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
FERNSTEUERUNG (SENDER)
1. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein
2. Lenkrad: zur Richtungssteuerung
3. Lenkungstrimmung: stellt die Geradeausfahrt ein
4. Gashebel: Steuert die Geschwindigkeit des Modells
5. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtreglers
6. Kontrollleuchte: zeigt die Batteriespannung an
7. Antenne: überträgt die Steuersignale an den Empfänger
8. Servoreverse: ändert die Drehrichtung der Servos (hier sind keine Einstellungen nötig)
GM-Racing 90500 - 90500.RTR Radicator 4WD 02
