ALLGEMEINE SICHERHEITSHINWEISE

Sie haben ein Modell erworben, aus dem – zusammen mit entsprechendem geeigneten Zubehör – ein funktionsfähiges
RC-Modell fertiggestellt werden kann. Die Einhaltung der Montage- und Betriebsanleitung im Zusammenhang mit dem
Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden
Komponenten können von GRAUPNER nicht überwacht werden. Daher übernimmt GRAUPNER keinerlei Haftung für
Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner
Weise mit dem vorgenannten zusammenhängend ergeben. Soweit vom Gesetzgeber nicht zwingend vorgeschrieben,
ist die Verpfl ichtung der Firma GRAUPNER zur Leistung von Schadensersatz, aus welchem Grund auch immer ausge-
schlossen (inkl. Personenschäden, Tod, Beschädigung von Gebäuden sowie auch Schäden durch Umsatz- oder Ge-
schäftsverlust, durch Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden), die von dem Einsatz
des Modells herrühren.
Die Gesamthaftung ist unter allen Umständen und in jedem Fall beschränkt auf den Betrag, den Sie tatsächlich für
dieses Modell gezahlt haben.
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein
vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Diese Sicherheitshinweise müssen unbedingt aufbewahrt werden und müssen bei einem Weiterverkauf des
Modells an den Käufer weitergegeben werden.
Die Akkus Ihrer Fernsteuerung entladen sich bei längerer Lagerung von selbst. Daher ist es unbedingt erforderlich, Sen-
der- und Empfängerakku vor Inbetriebnahme des Modells sachgemäß zu laden. Bei niedrigen Temperaturen nimmt die
Kapazität stark ab, daher sind die Betriebszeiten bei Kälte kürzer. Die Stromquellen müssen öfter gemessen werden.
Werden die Rudermaschinen merklich langsamer oder wandert der Zeiger des Messinstrumentes im Sender in den
roten Bereich, bzw. spricht das integrierte Computer-Alarmsystem an, dann den Betrieb einstellen und die Akkus laden.
Den Ladevorgang entnehmen Sie bitte der beiliegenden Bedienungsanleitung Ihres Ladegerätes.
Wenn die Akkus geladen sind, sollten Sie sich vor jeder Fahrt von der Funktion der Fernsteueranlage überzeugen und
von Zeit zu Zeit einen Reichweitetest durchführen. Dazu den Sender einschalten, ebenso den Empfänger. Senderan-
tenne nicht ausziehen. Aus entsprechendem Abstand vom Modell (ca. 25 - 30 m) kontrollieren, ob alle Rudermaschinen
einwandfrei und in der richtigen Richtung ausschlagen. Diese Überprüfung bei laufendem Motor wiederholen, während
ein Helfer das Automodell festhält.
Um unkontrollierte Bewegungen der an der Empfangsanlage angeschlossenen Servos zu vermeiden, bei der Inbetrieb-
nahme zuerst den Sender, dann den Empfänger einschalten, bzw. bei Einstellung des Fahrbetriebs erst den Empfänger
dann den Sender ausschalten.
Wenn diese Reihenfolge nicht eingehalten wird, also der Empfänger eingeschaltet ist, den dazugehörigen Sender je-
doch auf AUS, so kann der Empfänger durch andere Sender, Störungen usw., zum Ansprechen gebracht werden. Die
Rudermaschinen können dann in Anschlag laufen und wenn dies häufi g geschieht, die Empfängerbatterie durch die
hohe Belastung vorzeitig entleeren. Zum Steuern Ihres Automodells die Senderantenne ganz ausziehen.
Achten Sie auf eventuelle Doppelbelegung des Kanals. Sprechen Sie die Frequenzbelegung mit anderen Modellpiloten
ab.
Vorbereitung der R/C-Anlage
Vor Inbetriebnahme Ihrer Fernlenkanlage sollten Sie folgende Punkte überprüfen:
1. Ist die Senderbatterie aufgeladen bzw. sind frische Trockenbatterien im Sender eingelegt?
2. Ist die Empfängerbatterie aufgeladen bzw. sind frische Trockenbatterien in der Empfänger-Batteriehalterung einge-
legt? Eine schwache, nicht geladene Batterie kann dazu führen, dass das Fahrzeug nicht mehr richtig reagiert.
3. Funktioniert das Lenkservo einwandfrei und in der richtigen Richtung?
4. Funktioniert das Gasservo einwandfrei und in der richtigen Richtung?
5. Als erste Maßnahme muss die Neutral-(Mittel)-Stellung des Lenk- und Gasservo festgelegt werden. Lenkservo an
Kanal I, Gasservo an Kanal II und Empfängerbatterie an Batt.-Kanal des Empfängers anschließen, Schalter dabei
in Stellung OFF (AUS), Batterieschalter des Senders in Stellung ON (EIN) schieben. Lenk- und Drossel-Trimmer
des Senders in Stellung CENTER (Mitte) bringen.
23 GM-Racing 90500 - 90500.RTR Radicator 4WD

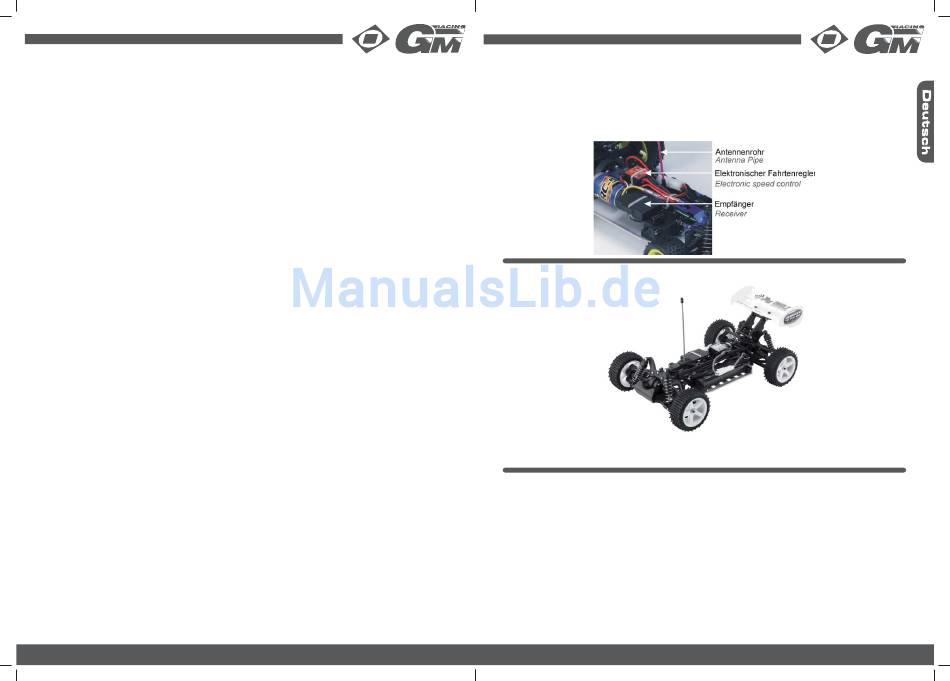

• Nun wird der Empfänger mit doppelseitigem Klebeband oder Kabelbindern unter der Abdeckung fi xiert. Schrauben
Sie den Halter für das Antennenrohr an die Radioplatte 532005 und führen das Antennenkabel durch (siehe folgen-
de Abbildung).
• Zum Schluss muss noch der elektronische Fahrtenregler mit doppelseitigem Klebeband oder Kabelbinder an der
Radioplatte befestigt werden.
• Nun können Sie die einzelnen Komponenten zusammenstecken. Stellen Sie nun (wenn noch nicht geschehen) den
elektronischen Fahrtenregler lt. Anleitung und den Geradeauslauf des Fahrzeugs mit der Lenkungstrimmung ein
(siehe Seite 2).
FERTIG MONTIERT SOLLTE IHR FAHRZEUG DANN SO AUSSEHEN
Der Radicator ist mit Modul 0.6 ausgestattet. Sollten Sie also die Untersetzung des Fahrzeugs ändern wollen, benutzen
Sie Ritzel mit dem Modul 0.6 (Best.-Nr.: 93808.XX). Ein kleineres Ritzel bringt mehr Beschleunigung, ein größeres mehr
Endgeschwindigkeit.

WARTUNG

Sie sollten immer versuchen, Ihr Fahrzeug in Schuss zu halten um Verschleiß zu vermeiden. Wenn Schmutz in beweg-
te Teile gelangt, kann dies die Leistung des Modells erheblich beeinträchtigen. Entfernen Sie Schmutz oder Staub mit
Druckluft, einem weichen Pinsel und/oder mit einer Zahnbürste. Verwenden Sie nach Möglichkeit keine Lösungsmittel,
da diese in Wirklichkeit den Schmutz in die Lager und in normalerweise unzugängliche Stellen hineinspülen und so
zusätzlichen Verschleiß verursachen. Wir empfehlen folgende einfache Verfahren:
• Entfernen Sie Schmutz und Staub soweit möglich mit den oben beschriebenen Methoden.
• Überprüfen Sie den Wagen auf verschlissene, gebrochene oder klemmende Teile und reparieren Sie diese bei
Bedarf.
• Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und ziehen Sie diese gegebenenfalls nach.
Service und Reparaturen
In Problemfällen oder bei Fragen und Reparaturen, wenden Sie sich bitte an:
GRAUPNER-Service, Henriettenstrasse 94-96, D-73230 Kirchheim/Teck,
Tel. +49/1805/472876
