Einleitung
PFM 1000
Geräteeigenschaften
PFM 1000 Druckmesseinheit
© Danfoss | 2019.08
PFM 1000
Das PFM 1000 ist für den hydraulischen Abgleich von Heiz- und Kühlungsanlagen vorgesehen. Es ermöglicht
das Messen von statischem Druck, Differenzdruck und Durchfluss in den genannten Systemen. Ausgehend vom
Differenzdruck, der durch von der Messkomponente im System gemessen wird, berechnet die PFM 1000-Einheit
den Durchfluss durch die Komponente (Ausgleichsventil oder Messblende). Die Anwendung berichtigt den
berechneten Durchfluss auch für Frostschutzmischungen in Kühlungsanlagen. Der Durchfluss kann in allen
Strängen des gesamten Hydrauliksystems gemessen und das Gesamtsystem kann abgeglichen werden.
Das Kernstück des Gerätes ist die Druckmesseinheit, die den Druck in Ausgleichskomponenten von
Hydrauliksystemen misst und die Messwerte mithilfe der Bluetooth Low Energy-Technologie (im Folgenden
nur BLE) an ein mobiles Gerät mit dem Betriebssystem Android oder iOS sendet. Die PFM 1000-Messeinheit ist
sehr widerstandsfähig und verfügt über einem massiven, robusten Rahmen, der einem Sturz aus zwei Metern
Höhe standhält. Im Inneren der Messeinheit befindet sich ein Hydraulikteil mit eingebautem symmetrischen
Differenzsensor zur präzisen digitalen Verarbeitung der Messdaten. Das PFM 1000-Messgerät arbeitet sehr
genau und diese Genauigkeit basiert auf Folgendem:
• Äußerst genaue Druckmessung mit einem vollwertigen Differenzdrucksensor und 24-Bit-Verarbeitung
der Drucksensordaten.
• Möglichkeit zum Zurücksetzen des Differenzdrucks zur Druckmessung bei sehr niedrigen Differenzdrücken.
Das Zurücksetzen der Messung erfolgt am hydraulischen Bypass der Druckeingänge.
Das PFM 1000-Gerät bedient sich modernster digitaler Technologie, die Ungenauigkeiten wie
Temperaturabhängigkeiten und Nichtlinearität bei der Messung, wie sie üblicherweise bei der Druckmessung
auftreten, ausgleicht.
Des Weiteren ermöglicht das PFM 1000 die Aufzeichnung der Messungen. Die Messdaten können unabhängig
und direkt in der Druckmesseinheit gespeichert werden. Die Messeinheit ist mit einer Zeitfunktion ausgestattet,
die es ermöglicht, eine periodische Aufzeichnung der Messung zu programmieren. Diese arbeitet unabhängig
von der Anwendung im verbundenen mobilen Gerät. Nach Abschluss der Aufzeichnung schaltet sich die
Messeinheit aus und der Datensatz bleibt in der Messeinheit gespeichert, bis die Anwendung ihn ausliest.
Eine weitere Methode der Aufzeichnung besteht in der direkten Speicherung von Ist-Werten im verbundenen
mobilen Gerät.
Die Anwendung für PFM 1000 kommuniziert über die BLE-Verbindung mit der Messeinheit; der Zugriff auf die
benutzerfreundliche Bedienoberfläche erfolgt über das verbundene mobile Gerät. Die Anwendung verarbeitet
Druckwerte und ermöglicht die Darstellung der Durchflussraten im gemessenen System basierend auf
Merkmalen von Ausgleichskomponenten, die im Speicher des verbundenen mobilen Geräts gespeichert sind.
In der Anwendung sind Abgleichventile der meisten führenden europäischen Hersteller gespeichert. Sollte ein
Ventil nicht in der Anwendung enthalten sein, können Sie die Kv-Werte des Ventils eingeben. Die Anwendung
berechnet dann mithilfe dieses Werts den Durchfluss.
Durch Antippen der erforderlichen Felder können Sie die Software bedienen, Sie können aber auch das Menü
im Bildbereich verwenden.

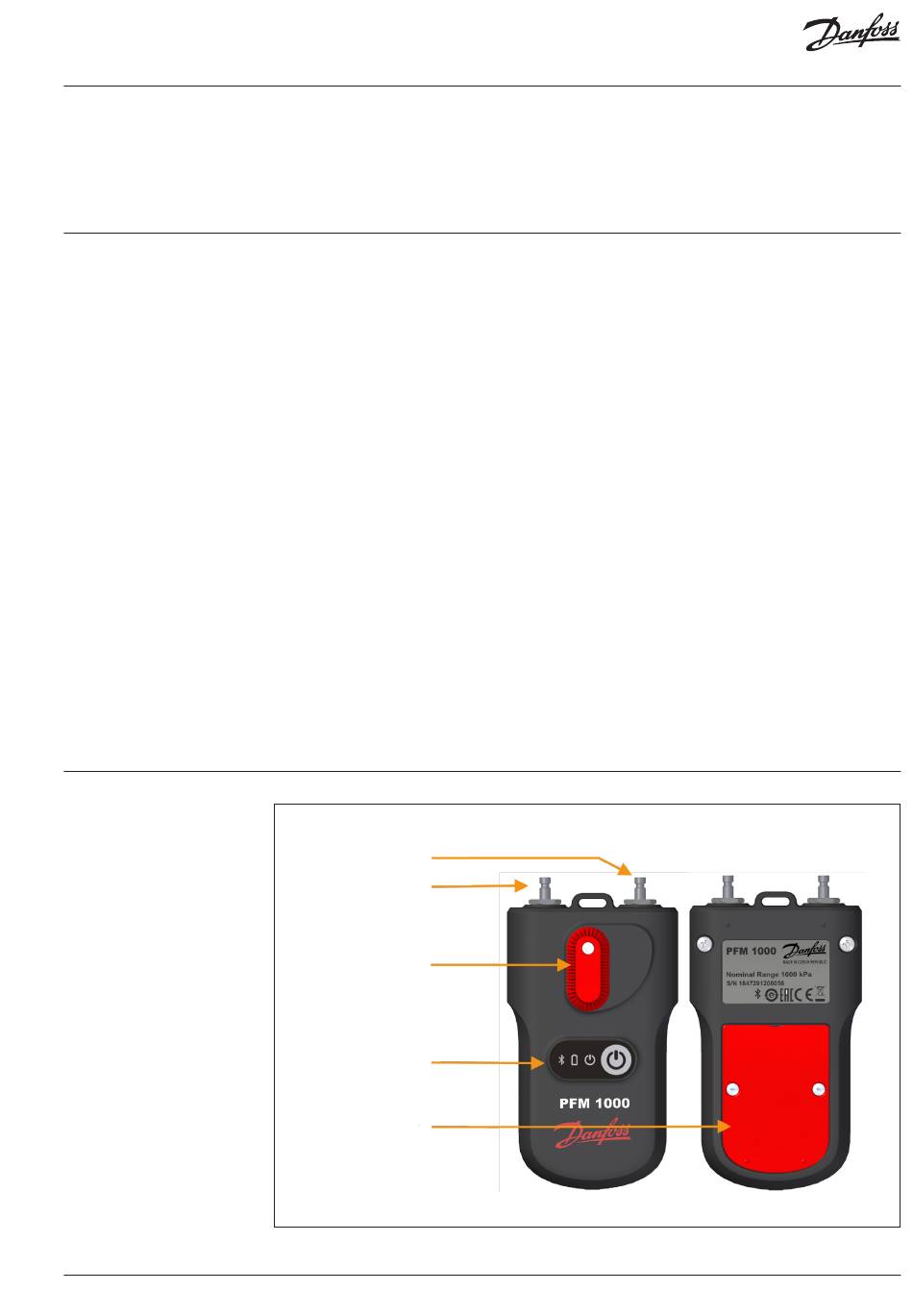

Positiver Druckeingang
Negativer Druckeingang
Nullung-Stellknopf
Tastatur
Batteriefach-Abdeckung
VU.E2.G2.03 | 3
