14 | VU.E2.G2.03
PFM 1000
Heizungstechnische Berechnungen ermöglichen und erleichtern die Lösung von Teilaufgaben und Berechnungen
für Systeme mit hydraulischem Abgleich.
In der PFM 1000-Anwendung gibt es die folgenden vier Berechnungsmöglichkeiten:
1. Voreinstellungsberechnung: berechnet die Ventilvoreinstellung für den im aktuellen Strang
notwendigen Durchfluss.
2. Druckverlustberechnung: berechnet den Druckverlust am Ventil für gewünschten Durchfluss
und Voreinstellung.
3. Berechnung des verfügbaren Drucks: Unter dem „verfügbaren Druck" versteht man den Mindestdruck
im Strang, nachdem der gewünschte Durchfluss für die vorgegebene Voreinstellung erreicht wurde.
4. Berechnung der Ventilautorität: Die Ventilautorität ist das Verhältnis zwischen dem Druckabfall am vollständig
geöffneten Regelventil und dem Druck im gesamten Strang in Prozent. Diese Größe hilft bei der Dimensionierung
des Ventils und bei der Beurteilung, ob das jeweilige Ventil für den Strang geeignet ist. Für die optimale
Systemregelung sollte diese Größe im Bereich zwischen 50 und 100 % liegen. Liegt dieser Wert unter 50 %,
ist das Ventil nicht richtig dimensioniert.
Drücken Sie im Hauptmenü der Anwendung die Schaltfläche Berechnungen. Wählen Sie das gewünschte
Ventil und seine Voreinstellung in den entsprechenden Auswahlfeldern im Fenster Berechnungen.
Berechnung der Voreinstellung
Diese Funktion berechnet die Ventilvoreinstellung für den im aktuellen Strang notwendigen Durchfluss.

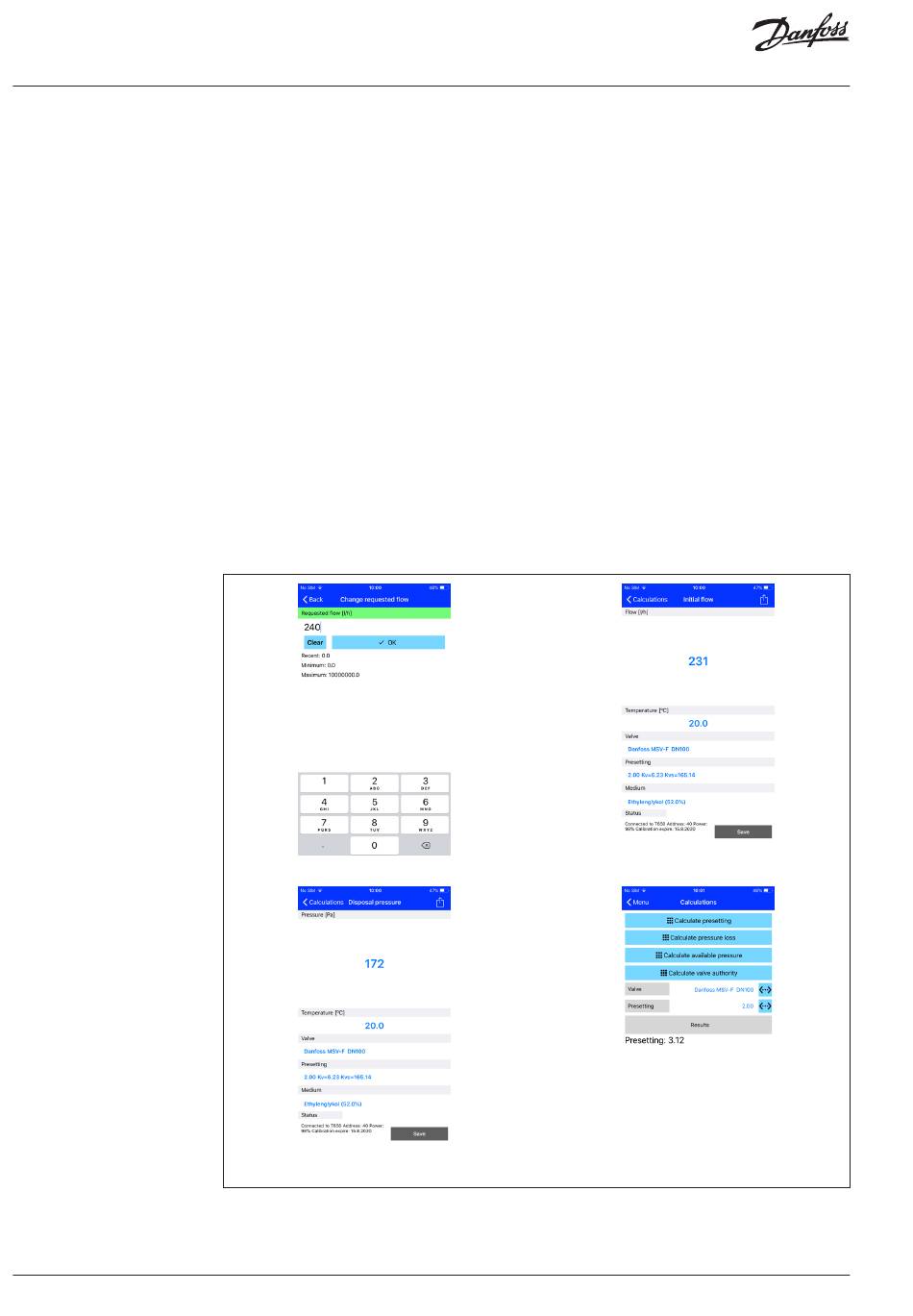

Geben Sie auf dem ersten Bildschirm zur Berechnung der Voreinstellung den gewünschten Durchfluss ein.
Bestätigen Sie die Eingabe mit der Schaltfläche OK. Bestätigen Sie den aktuellen Durchfluss im folgenden
Bildschirm mit der Schaltfläche Aktuell gemessenen Durchfluss speichern. Im folgenden Bildschirm das
Regelventil vollständig schließen. Bestätigen Sie den gemessenen Druckwert mit der Schaltfläche Aktuellen
Abgabedruck speichern. Basierend auf den Messwerten und dem gewünschten Durchfluss berechnet
die PFM 1000-Anwendung die erforderliche Ventilvoreinstellung und zeigt das Ergebnis im Fenster
Berechnungen im Bereich Ergebnisse an.
