Bedienungsanleitung
Messung (Fortsetzung)
6 | VU.E2.G2.03
PFM 1000
Messung – Kontextmenü-Registerkarten

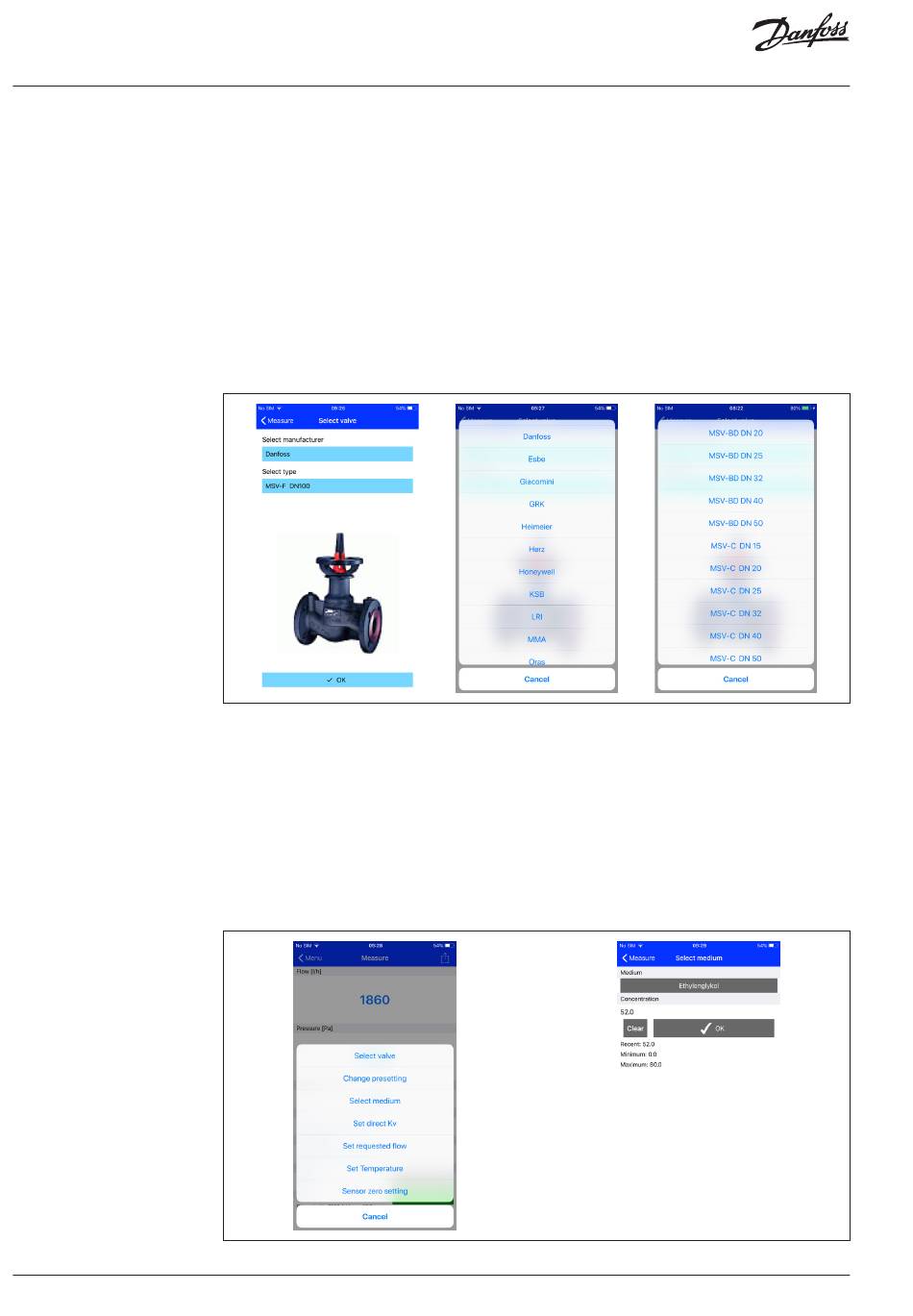

Ventil auswählen
Sie können das gewünschte Ventil durch Drücken der Auswahlliste Ventil auswählen auswählen.
Nach Anklicken der blauen Zeile Hersteller öffnet sich die Liste der Ventilhersteller, die in der Datenbank des PFM
1000 enthalten sind. Hier können Sie den Hersteller Ihres Ventils auswählen. Die Ventildatenbank im Gerät enthält
Ventile aller weltweit führenden Hersteller; Bei der Auswahl des Ventils und seiner Voreinstellungen werden die
vom Hersteller angegebenen Kv-Werte für die Durchflussberechnung zugrunde gelegt. Die Kv-Werte werden
durch die mathematische Funktion mithilfe der Herstellertabellen neu berechnet.
Nach Anklicken der blauen Zeile Typ auswählen öffnet sich die Liste der jeweiligen Ventilhersteller, aus der Sie
den gewünschten Ventiltyp auswählen können. Zur einfacheren Orientierung und Auswahl wird auch ein Foto
jedes Ventiltyps angezeigt.
Ventilvoreinstellung
Sie können die Ventilvoreinstellung in der Auswahlliste Voreinstellung ändern verändern.
Das Voreinstellungsfeld zeigt für jedes Ventil das Intervall an, innerhalb dessen Sie die Voreinstellung
eingeben können.
Durchflussmedium
Sie können das Wärmeübertragungsmedium des bemessenen Systems auswählen, indem Sie auf die Auswahlliste
Medium auswählen klicken.
Wenn als Medium das Frostschutzgemisch mit Ethylenglykol oder Propylenglykol gewählt wird, müssen
Sie im Feld Konzentration die Konzentration des Frostschutzgemisches eingeben. Anschließend berechnet
die Anwendung mit diesem Wert den Durchfluss neu. Außerdem finden Sie unter dem Feld Konzentration
Angaben darüber, inwieweit die Konzentration an- und eingegeben werden kann.
Direkte Einstellung Kv-Wert
Falls das benötigte Ventil nicht in der die Ventildatenbank enthalten ist, kann der Durchfluss mithilfe der direkten
Eingabe des Kv-Werts gemessen werden.
Die Tabelle mit den Voreinstellwerten und Kv-Werten ist der Dokumentation des jeweiligen Ventilherstellers
zu entnehmen.
© Danfoss | 2019.08
