Aufzeichnung
12 | VU.E2.G2.03
PFM 1000
Die PFM 1000-Druckeinheit verfügt über eine unabhängige periodische Datenerfassung. Diese Funktion kann
die Projektdiagnose insbesondere bei unregelmäßigen oder langfristigen Prozessen erleichtern.
Die aufgezeichneten Daten umfassen Beschreibung, Datum, Uhrzeit des Datensatz, ausgewähltes Ventil,
Ventilvoreinstellung, Fördermedium, Temperatur des Mediums während der Aufzeichnung, Druck und
Durchfluss. Die Datensätze können in das mobile Endgerät importiert und in Tabellen oder Diagramme
exportiert und analysiert werden. Nicht zuletzt können aus den auf diese Art exportierten Daten Tabellen
und Diagramme gedruckt und Berichte über den hydraulischen Systemabgleich erstellt werden.

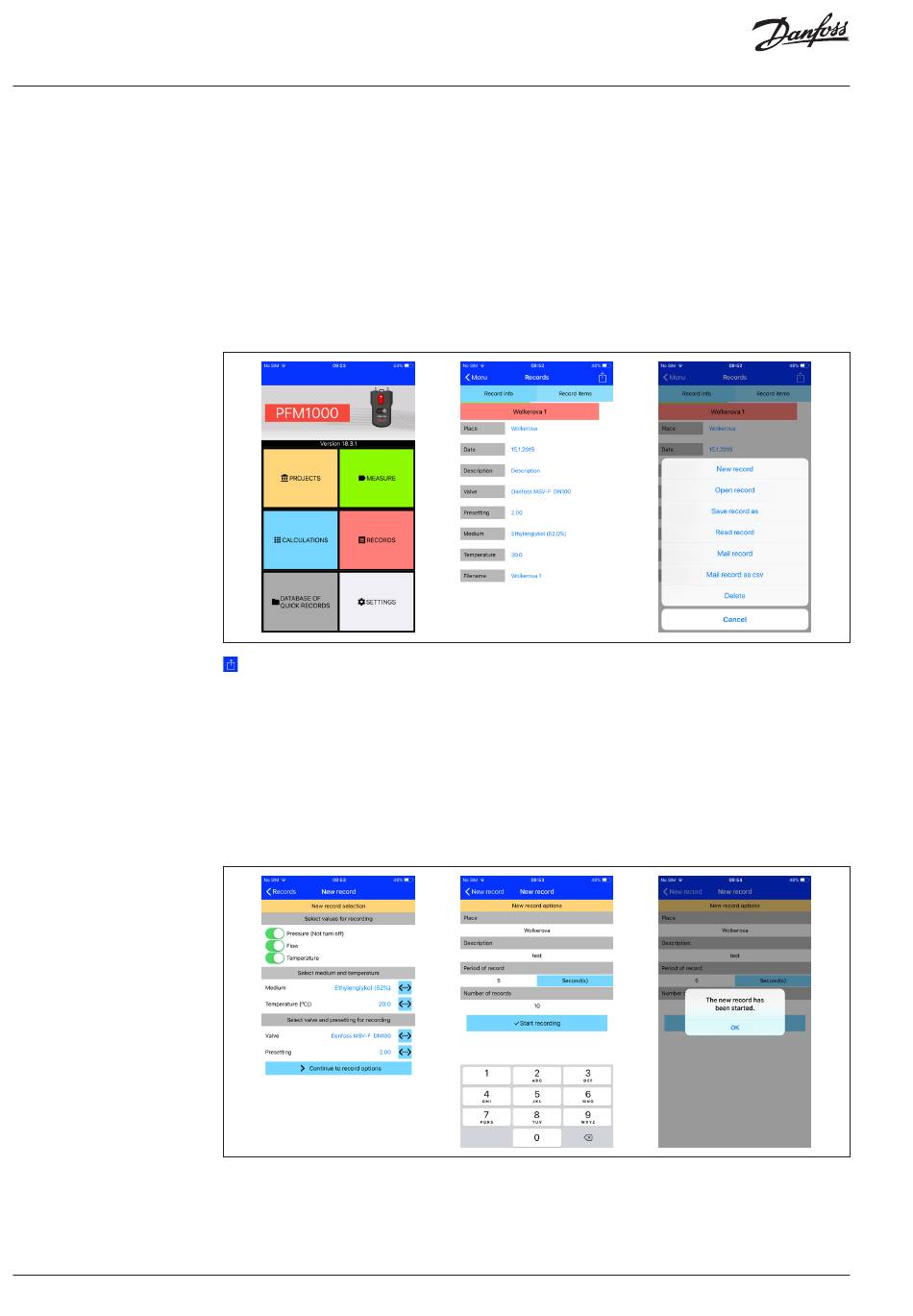

Auf dem Einführungsbildschirm für anfängliche Datenerfassung gibt es zwei Registerkarten – Info Datensatz
und Datensatzpositionen.
Registerkarte „Info Datensatz"
Nach Auswählen der Schaltfläche wird das Kontextmenü Info Datensatz angezeigt, in dem Sie mit Datensätzen
über die entsprechenden Registerkarten arbeiten können – Neuen Datensatz hinzufügen, Datensatz öffnen,
Datensatz speichern unter, Datensatz lesen, Datensatz per E-Mail senden, Datensatz löschen.
Kontextmenü – Info Datensatz
Neuer Datensatz
Wenn Sie in der Auswahlliste Neu drücken, wird ein Fenster geöffnet, in dem Sie auswählen können,
welche Mengen Sie erfassen möchten. Die Druckaufzeichnung findet immer statt und kann nicht deaktiviert
werden. Nach Auswahl der zu speichernden Mengen werden Medium und Anfangstemperatur in den beiden
nachfolgenden Feldern ausgewählt. Die letzten beiden Felder dieses Bildschirms sind für die Spezifizierung
und Eingabe des Ventils, an dem Sie messen, und die Ventilvoreinstellung vorgesehen. Bestätigen Sie die
Eingabe mit der Schaltfläche Weiter zu Optionen der Datenerfassung. Ein weiteres Fenster wird geöffnet,
in dem Sie den Speicherort und die Beschreibung des Datensatzes eingeben. Die letzten beiden Felder dienen
zur Eingabe des Intervalls, in dem die ausgewählten Größen gemessen und gespeichert werden sollen,
sowie der Wiederholungshäufigkeit der Datenerfassung. Sie können eine neue Erfassung aktivieren,
indem Sie auf die Schaltfläche Erfassung starten drücken.
© Danfoss | 2019.08
